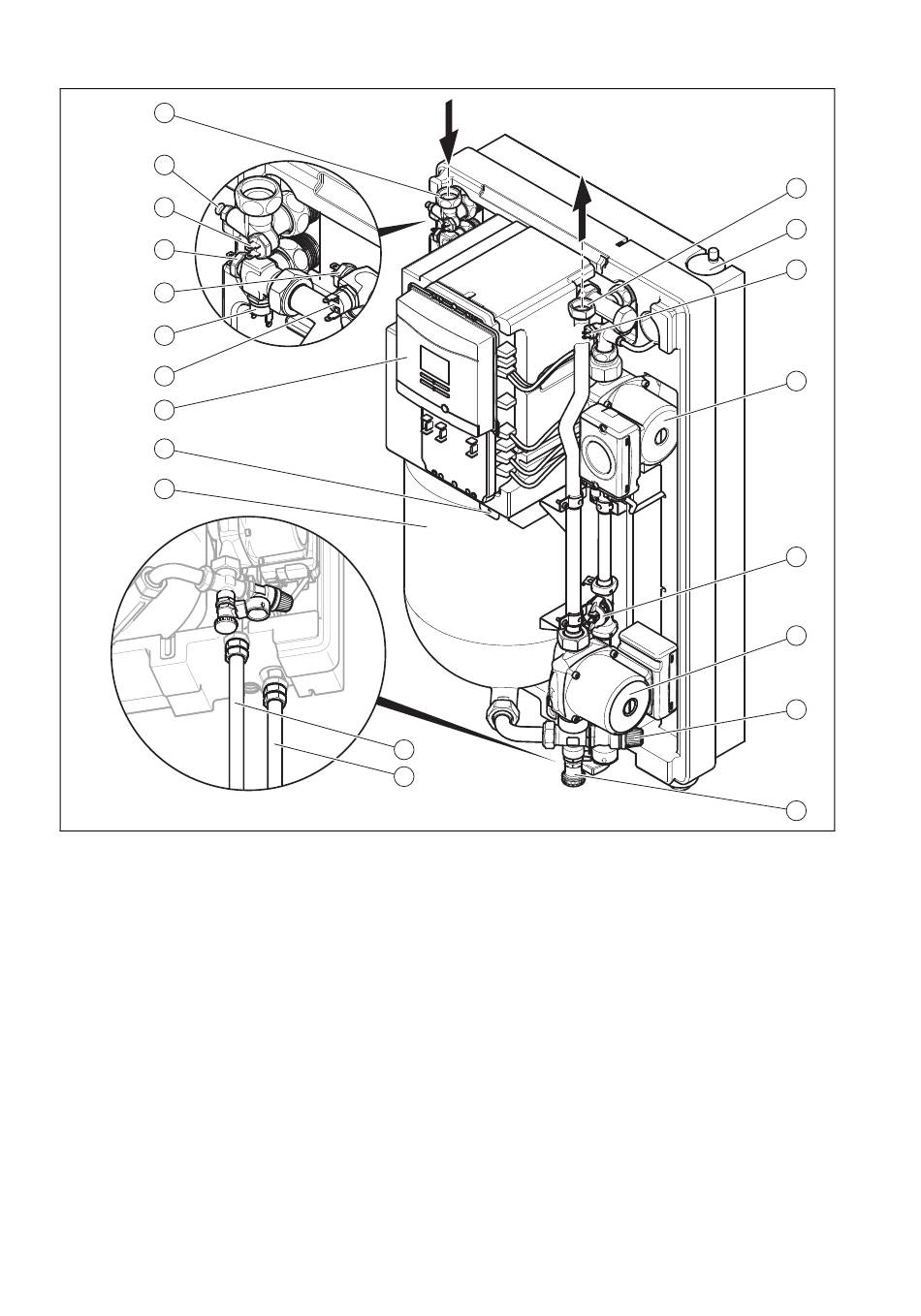

Structure de la station de charge solaire auroFLOW plus (module de base uniquement)
20
19
18
17
16
15
14
13
12
11
Retour solaire – 3/4" - écrou-raccord (joint plat)
1
2
Purgeur du circuit de charge du ballon
3
Sonde de température de retour du ballon
4
Pompe de charge
5
Capteur de débit du circuit de charge du ballon
6
Pompe solaire
7
Soupape de sécurité du système solaire
8
Raccord de remplissage et de vidange du circuit
solaire
9
Départ du ballon
10
Retour du ballon
0020160587_04 auroFLOW plus Notice d'installation et de maintenance
10
9
11
Réservoir de fluide caloporteur
12
Support pour vis de protection avant
13
Régulateur solaire
14
Dispositif de surveillance de température de sécurité
du circuit solaire
15
Dispositif de surveillance de température de sécurité
du circuit de charge du ballon
16
Sonde de température de retour solaire
17
Sonde de température de départ du ballon
18
Sonde de température de départ solaire
19
Soupape de purge du circuit solaire
Départ solaire – 3/4" - écrou-raccord (joint plat)
20
Description du produit 4
