Présentation du système
3.4 Composants
Composant de base

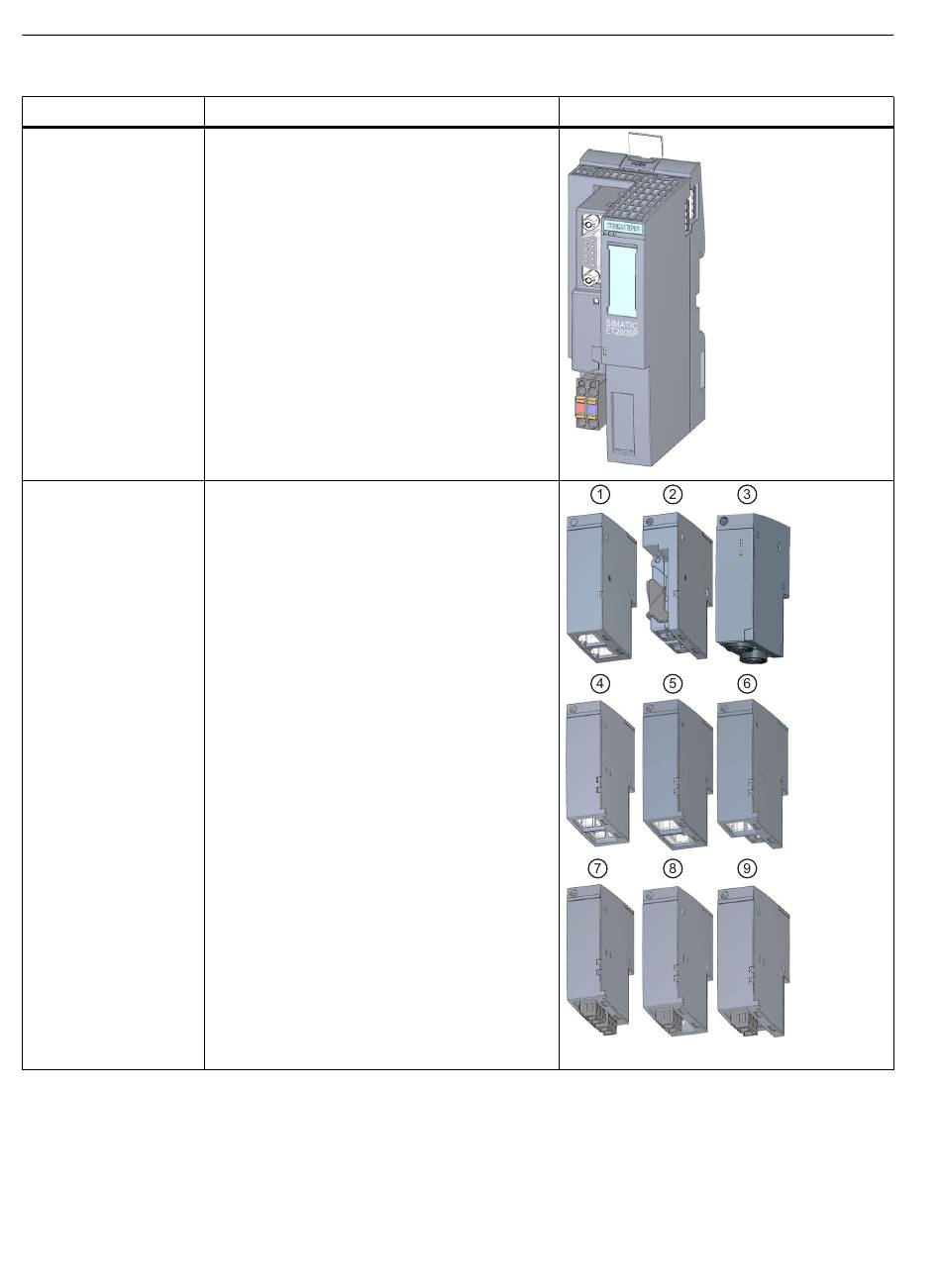

Module d'interface pour
PROFIBUS DP
BusAdapter
30
Fonction
Le module d'interface :
• Est mis en œuvre en tant qu'esclave DP sur
PROFIBUS DP
• Relie l'ET 200SP au maître DP
• Échange des données avec les modules de pé­
riphérie via le bus interne.
Les BusAdapter vous permettent de choisir libre­
ment la connectique pour PROFINET IO. Les va­
riantes suivantes sont disponibles pour les
CPU/modules d'interface PROFINET :
• Pour connecteur standard RJ45 (BA 2×RJ45)
①
• Pour raccordement direct du câble de bus
②
(BA 2×FC)
• Pour connecteur M12 standard (codage D)
avec borne à vis ou variante push-pull enfi­
③
chable (BA 2xM12)
•
Pour fibre optique POF/PCF (BA 2xSCRJ)
• Comme convertisseur de média pour fibre op­
tique POF/PCF ⇔ connecteur standard RJ45
⑤
(BA SCRJ/RJ45)
• Comme convertisseur de média pour fibre op­
tique POF/PCF ⇔ raccordement direct du
câble de bus (BA SCRJ/FC)
• Pour fibre optique en fibre de verre (BA 2xLC)
⑦
• Comme convertisseur de média pour fibre op­
tique en fibre de verre ⇔ connecteur standard
⑧
RJ45 (BA LC/RJ45)
• Comme convertisseur de média pour fibre op­
tique en fibre de verre ⇔ raccordement direct
du câble de bus (BA LC/FC)
④
⑥
⑨
Illustration
