Présentation du système
3.4 Composants
Composant de base
Cache BU
Module serveur
Élément de codage
Remarque : La description suivante contient, sans engagement de notre part, des informations sur des produits complé­
1)
mentaires fabriqués et commercialisés non pas par Siemens mais par des tiers (sociétés externes) ne faisant pas partie du
groupe Siemens. Ces sociétés externes organisent la fabrication, la vente et la livraison de leurs produits en toute autono­
mie. Les conditions de vente et de livraison applicables sont les leurs.
2) Exclusion de responsabilité/Utilisation des hyperliens : Siemens a conçu la présente description avec le plus grand soin.
Siemens n'est toutefois pas en mesure de contrôler l'exhaustivité, l'exactitude et l'actualité des données fournies par les so­
ciétés externes. Il n'est donc pas exclu que certaines données soient incorrectes, incomplètes ou obsolètes. Siemens dé­
cline toute responsabilité à ce sujet, de même qu'en ce qui concerne la possibilité d'utilisation des données ou du produit
pour l'utilisateur, sauf en cas d'obligation légale impérative.
34
Fonction

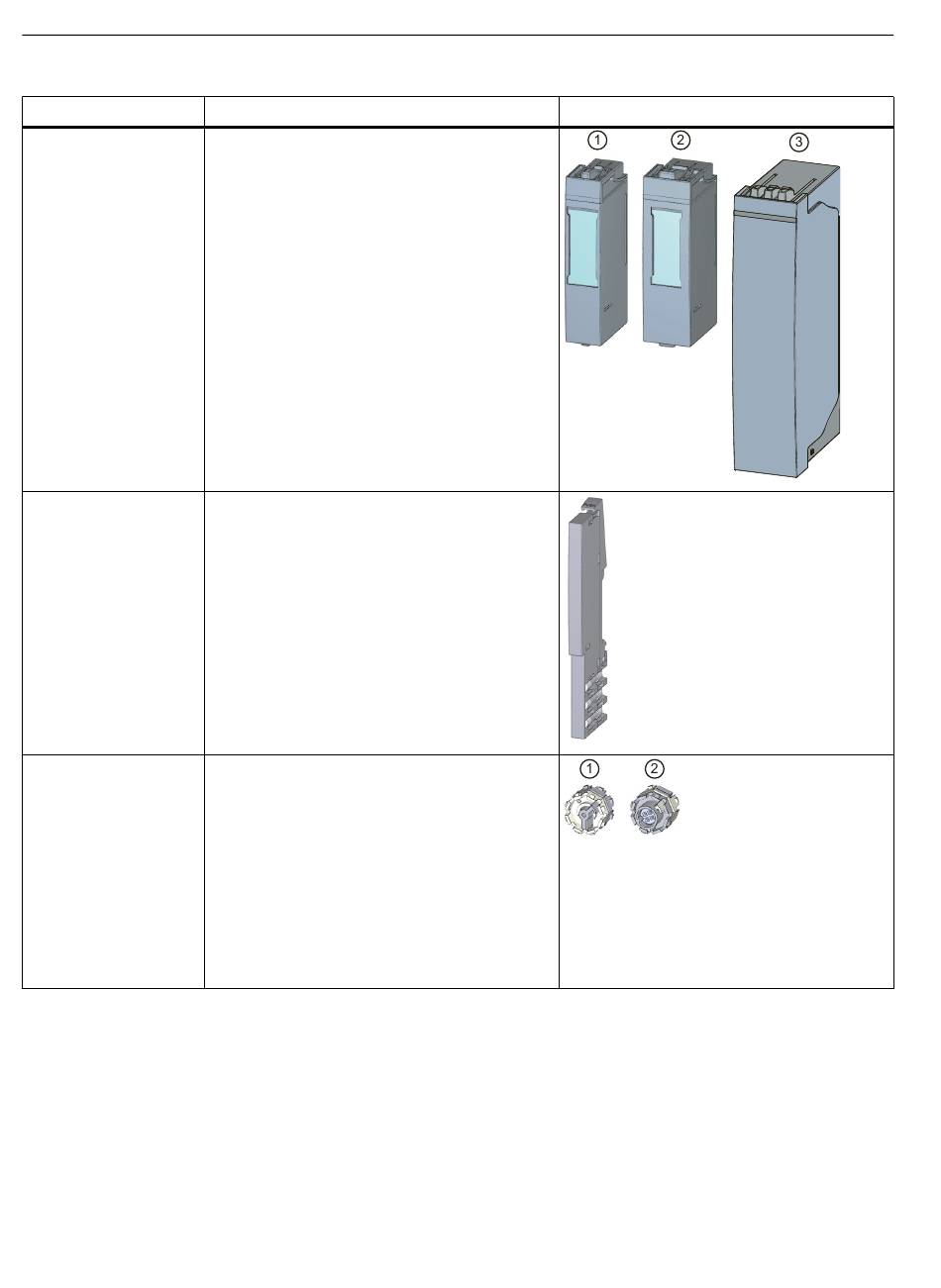

Vous placez des caches BU sur les BaseUnits :
• Dont les emplacements ne sont pas pourvus
de modules de périphérie / départs-moteurs /
embases PotDis
• Dont les emplacements sont réservés (comme
emplacements vides) pour une extension fu­
ture.
Vous pouvez conserver dans le cache BU une éti­
quette de repérage pour le module de périphérie
prévu.
Il existe trois variantes :
•
Pour BaseUnits de 15 mm de largeur
• Pour BaseUnits/BaseUnits Ex de 20 mm de lar­
②
geur
• Pour BaseUnits de départs-moteurs de 30 mm
③
de largeur
Le module serveur termine le montage de
l'ET 200SP. Le module serveur comporte des fixa­
tions pour 3 fusibles de réserve (5 x 20 mm).
Le module serveur est fourni avec la CPU/le mo­
dule d'interface et peut être commandé comme
pièce de rechange.
L'élément de codage code le module de périphé­
rie avec la BaseUnit.
Il existe deux versions :
•
élément de codage mécanique
le codage
•
élément de codage électronique
en plus d'une mémoire électronique réinscrip­
tible pour données de configuration spéci­
fiques aux modules (par ex. adresse cible F
pour modules de sécurité, données de para­
mètres pour maître IO-Link).
①
①
: garantit
②
: dispose
