Mise en service
11.3 Mise en service de l'ET 200SP sur PROFIBUS DP
11.3.2 ET 200SP comme esclave I
Exemple de configuration
Pour utiliser le système de périphérie décentralisée ET 200SP comme esclave I, vous aurez
besoin de la CPU 151xSP-1 PN et du module de communication CM DP.

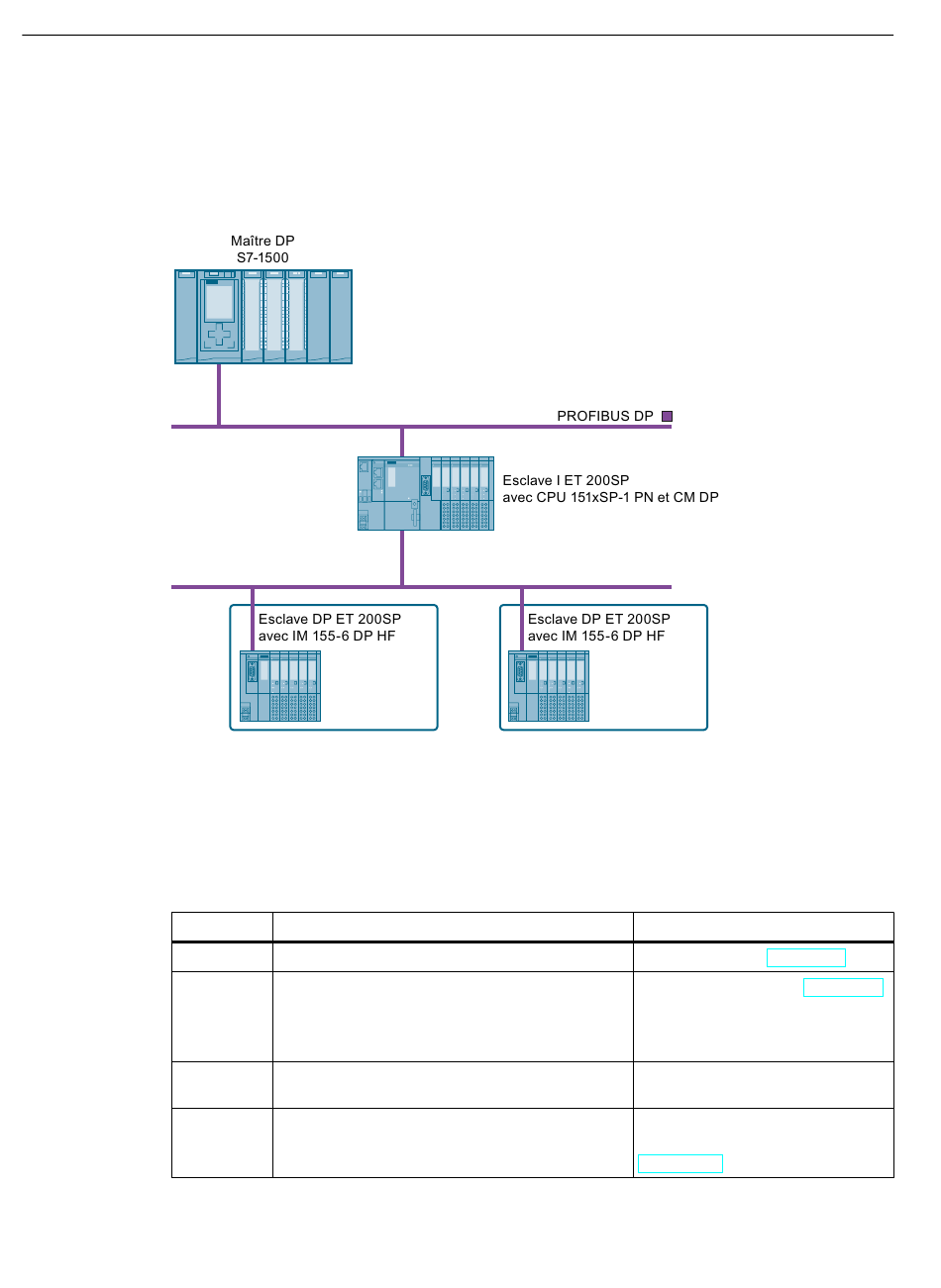

Figure 11-5 ET 200SP comme esclave I
Marche à suivre pour la mise en service
Nous recommandons de procéder comme suit pour la mise en service du système de
périphérie décentralisée ET 200SP comme esclave I sur PROFIBUS DP :
Tableau 11-5 Marche à suivre pour la mise en service de l'ET 200SP comme esclave I sur PROFIBUS DP
Etape
1
2
3
4
194
Marche à suivre
Montage de l'ET 200SP (avec CPU et CM DP)
Raccordement de l'ET 200SP
• Tensions d'alimentation
• PROFIBUS DP
• Capteurs et actionneurs
Configuration du maître DP (avec adresse PROFI­
BUS)
Insertion de la carte mémoire SIMATIC dans l'es­
clave I (CPU)
Voir ...
(Page 64)
Chapitre Montage
Chapitre Raccordement
Documentation du maître DP
Chapitre Insertion/retrait de la carte
mémoire SIMATIC dans/de la CPU
(Page 197)
Système de périphérie décentralisée
Manuel système, 04/2022, A5E03576850-AL
(Page 84)
