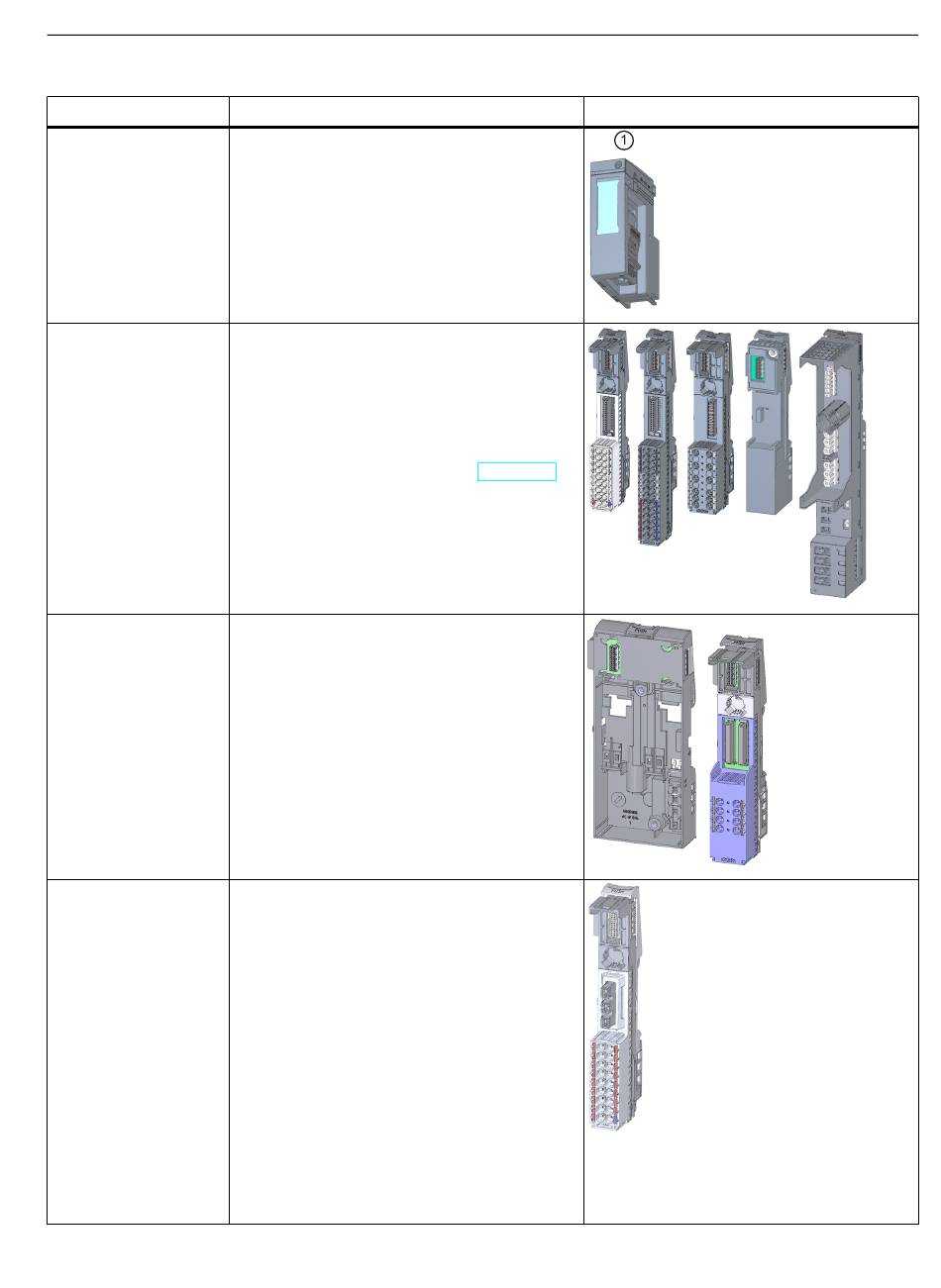

Composant de base
BusAdapter
BaseUnit
BaseUnit Ex
Module répartiteur de
potentiel BaseUnit Pot
Dis
Système de périphérie décentralisée
Manuel système, 04/2022, A5E03576850-AL
Fonction
Pour le montage mixte ET 200SP/ET 200AL, vous
avez besoin de l'adaptateur de bus BusAdapter
①
BA-Send 1xFC
(enfiché sur la BaseUnit BU-
Send). Vous raccordez le câble de bus pour ET-
Connection à l'adaptateur de bus BusAdapter BA-
Send 1xFC.
Les BaseUnit assurent la liaison électrique et mé
canique des modules de l'ET 200SP. Enfichez les
modules de périphérie ou le départ-moteur sur
les BaseUnits.
Des BaseUnits appropriées sont disponibles pour
répondre aux différentes exigences. Pour plus
d'informations, voir le chapitre Sélection des Ba
seUnit pour modules de périphérie
Vous avez besoin des BaseUnits suivantes pour un
groupe de modules Ex :
•
BaseUnit Ex pour module d'alimentation Ex
•
BaseUnit Ex pour module de périphérie Ex
Vous utilisez le module répartiteur de potentiel
pour distribuer différents potentiels (P1, P2).
Vous pouvez ainsi réaliser un raccordement multi
conducteur sans bornes externes même avec des
modules TOR à 16 voies.
Le montage se fait en deux parties :
•
Si vous avez besoin de bornes de potentiel
supplémentaires, enfichez une embase PotDis
sur la BaseUnit PotDis.
•
Sinon, enfichez un cache BU (15 mm) sur la
BaseUnit PotDis.
Vous pouvez uniquement raccorder des poten
tiels dépassant le niveau de la tension TBTS/TBTP
aux variantes BR-W et n.c.-G de TB PotDis sur les
modules répartiteurs de potentiel. Séparez les dif
férents groupes de potentiel TBTS/TBTP par des
BU PotDis claires.
(Page 40)
.
Présentation du système
3.4 Composants
Illustration
31
