Français
7.3 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1¼". Pour raccorder la pompe à
chaleur, il faut contre-bloquer à l'aide d'une clé au niveau des
traversées de l'appareil.
Avant de procéder au raccordement de la pompe à chaleur
côté eau de chauffage, l'installation de chauffage doit être
rincée pour éliminer d'éventuelles impuretés, restes de
matériaux d'étanchéité ou autres. Une accumulation de dépôts
divers dans le condenseur est susceptible d'entraîner une
défaillance totale de la pompe à chaleur. Pour des installations
dans lesquelles le débit d'eau de chauffage peut être bridé par
l'action de vannes ou de robinets thermostatiques, une
soupape différentielle doit être montée en by-pass, en aval du
circulateur. Ceci garantit un débit d'eau de chauffage minimum
via la pompe à chaleur et empêche les défauts.
Une fois le montage côté chauffage terminé, l'installation de
chauffage doit être remplie, purgée et testée sous pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
l'eau de remplissage et l'eau additionnelle non traitées

doivent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être

préfiltrées (écartement max. des mailles 5 µm).
Il n'est pas possible d'empêcher la formation de calcaire dans
les installations de chauffage à eau chaude sanitaire. Sa quan-
tité est cependant négligeable dans les installations ayant des
températures départ inférieures à 60 °C. Avec les pompes à
chaleur haute température, et plus particulièrement les installa-
tions bivalentes dans une plage de puissance importante (com-
binaison pompe à chaleur + chaudière), des températures dé-
part de 60 °C et plus peuvent également être atteintes. C'est
pourquoi l'eau additionnelle et de remplissage doivent corres-
pondre aux valeurs indicatives suivantes, selon VDI 2035, feuil-
let 1. Les valeurs de la dureté totale sont indiquées dans le ta-
bleau.
Puissance Somme des alcali-
calorifique noterreux en mol/
totale en kW m³ ou mmol/l
2,0
< 50
2,0
50 - 200
1,5
200 - 600
> 600 < 0,02
1. 1 °dH = 1,7857 °f
2. Cette valeur diffère de la valeur admise pour l'échangeur thermique des
pompes à chaleur.
Fig. 7.1:Valeurs indicatives pour l'eau additionnelle et de remplissage selon
VDI 2035
Pour les installations au volume spécifique supérieur à la
moyenne de 50 l/kW, VDI 2035 recommande d'utiliser de l'eau
entièrement déminéralisée et un stabilisateur de pH afin de ré-
duire le risque de corrosion dans la pompe à chaleur et l'instal-
lation de chauffage.
ATTENTION !
Il faut veiller, dans le cas d'eau entièrement déminéralisée, à
ce que le seuil inférieur admis pour la valeur pH minimale de
7,5 (valeur minimale admise pour le cuivre) ne soit pas
dépassé. Un tel dépassement peut entraîner la destruction de
la pompe à chaleur.
FR-8
Volume spécifique à l'installation
(VDI 2035) en l/kW
20 < 50 50
< 20
1
Dureté totale en °dH
16,8 11,2
 11,2 8,4
< 0,11
8,4
2
< 0,11
2
< 0,11
452161.66.21 · FD 9912
Débit minimum d'eau de chauffage
Le débit minimum d'eau de chauffage doit être garanti dans la
pompe à chaleur quel que soit l'état de fonctionnement de l'ins-
tallation de chauffage. C'est tout à fait réalisable en montant un
distributeur double sans pression différentielle ou une soupape
différentielle. Vous trouverez des explications quant au réglage
d'une soupape différentielle au chapitre " Mise en service ". Un
dépassement de la limite inférieure du débit d'eau de chauffage
minimum peut entraîner la destruction totale de la pompe à
chaleur en cas de gel de l'échangeur thermique à plaques dans
le circuit frigorifique.
Le débit nominal est indiqué dans les informations sur les appa-
reils en fonction de la température de départ et doit être pris en
compte lors de la conduite de projet. Avec des températures de
dimensionnement inférieures à 30 °C au niveau du départ, di-
mensionner obligatoirement les A7/W35 sur le flux volumique
max. avec un écart de 5 K.
Le débit nominal indiqué (voir " Informations sur les appareils "
page 14) doit être garanti quel que soit l'état de
fonctionnement. Un commutateur de débit intégré sert
uniquement à mettre hors tension la pompe à chaleur en cas de
chute extraordinaire et abrupte du débit d'eau de chauffage et
non à surveiller et maintenir le débit nominal
REMARQUE
L'utilisation d'une soupape différentielle est uniquement
recommandée pour les chauffages par surfaces et pour un
débit d'eau de chauffage max. de 1,3 m³/h. Le non-respect de
cette remarque
fonctionnement de l'installation.

Protection antigel

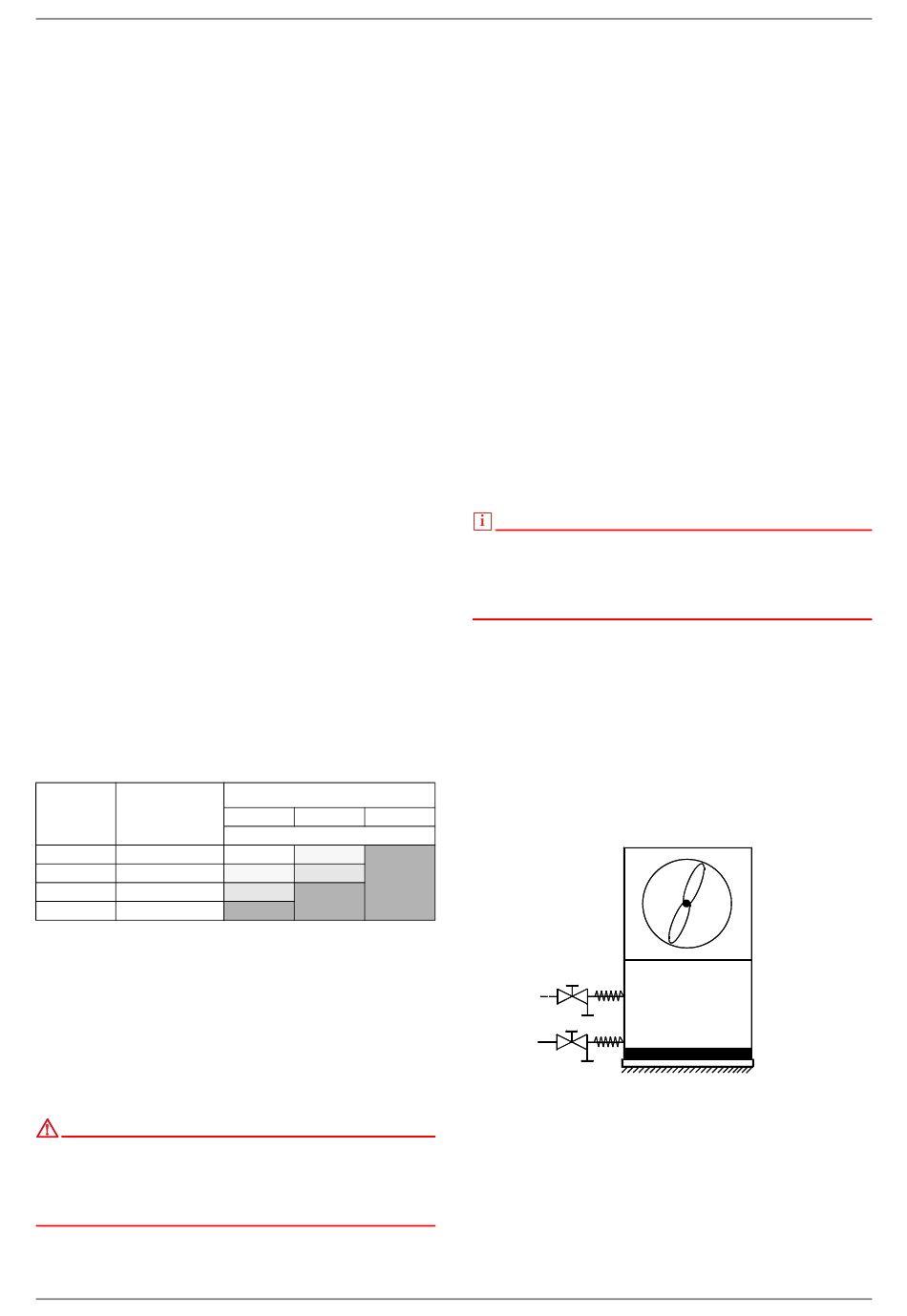

Dans le cas de pompes à chaleur exposées au gel, une vidange
manuelle du circuit de chauffage (voir figure) doit être prévue.
La fonction de protection antigel du gestionnaire de PAC est
activée dès que le gestionnaire et le circulateur du circuit de
chauffage sont prêts à fonctionner. L'installation doit être
vidangée en cas de mise hors service de la pompe à chaleur ou
de coupure de courant. Pour les installations de pompe à
chaleur qui pourraient être victimes de pannes de courant non
décelables (maison de vacances), le circuit de chauffage doit
fonctionner avec une protection antigel appropriée.
2
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
sonde de température extérieure (R1) fournie (NTC-2)

 sonde de température retour (R2) intégrée (NTC-10
sonde de température départ (R9) intégrée (NTC-10)

LI 11TES - LI 16TES
