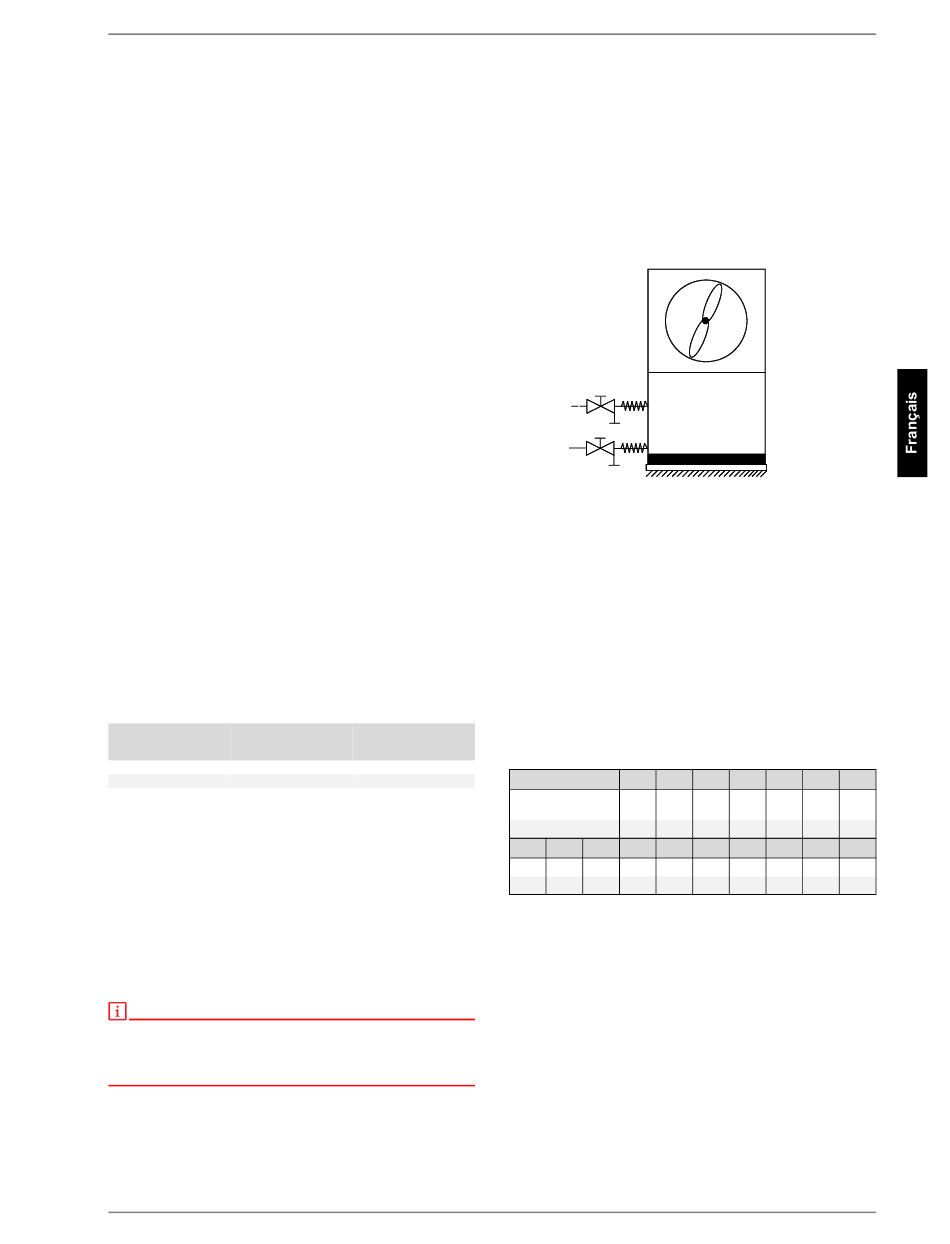

7.3 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur sont
pourvus de filetages extérieurs 1 1/4". Pour raccorder la pompe
à chaleur, il faudra contre-bloquer au niveau des traversées à
l'aide d'une clé.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés et les restes éventuels des ma-
tériaux d'étanchéité ou autres. Une accumulation de dépôts di-
vers dans le condenseur est susceptible d'entraîner une dé-
faillance totale de la pompe à chaleur. Dans le cas d'installations
avec débit d'eau de chauffage pouvant être fermé, déterminé par
des vannes de radiateur ou des robinets thermostatiques, une
soupape différentielle doit être montée par le client sur une dér
vation de chauffage derrière le circulateur du circuit de chauf-
fage. Ceci garantit un débit d'eau de chauffage minimum via la
pompe à chaleur et empêche les dysfonctionnements.
Une fois le montage côté chauffage terminé, l'installation de
chauffage devra être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude. Sa quan-
tité est cependant négligeable pour les installations ayant des
températures aller inférieures à 60°C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60°C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
reux en mol/m³
totale en [kW]
ou mmol/l
jusqu'à 200
de 200 à 600
> 600
< 0,02
* 1 °dH = 1,7857 °f
Débit d'eau de chauffage minimum
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle. Un dé-
passement drastique de la limite inférieure du débit minimum
peut entraîner la destruction totale de la pompe à chaleur en cas
de gel de l'échangeur thermique à plaques du circuit réfrigérant.
REMARQUE
L'utilisation
d'une
soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.
www.dimplex.de
All manuals and user guides at all-guides.com
Dureté
totale en °dH*
2,0
11,2
1,5
8,4
< 0,11
différentielle
est
uniquement
Protection antigel
Dans le cas de pompes à chaleur exposées au gel, une vidange
manuelle du circuit de chauffage devrait être prévue. La fonction
de protection antigel du gestionnaire de pompe à chaleur fonc-
tionne dès que le gestionnaire de pompe à chaleur et les circula-
teurs de chauffage sont opérationnels. L'installation doit être vi-
dangée en cas de mise hors service de la pompe à chaleur ou
coupure de courant. Pour les installations de pompe à chaleur
qui pourraient être victimes de pannes de courant non décela-
bles (maison de vacances), le circuit de chauffage doit fonction-
ner avec une protection anti-gel appropriée.
7.4 Sonde de température
Les sondes de températures suivantes sont déjà montées ou
doivent être installées en plus :
sonde de température extérieure (R1)
sondes de température des circuits de chauffage 1, 2 et 3
(R2, R5 et R13)
sonde de température de départ (R9)
sonde de température d'eau chaude sanitaire (R3)
sonde de température du ballon de chaleur régénératif
(R13)
7.4.1 Courbes caractéristiques de la
sonde
-20
-15
Température en °C
normalisée NTC-2 en
14,6
11,4
k
NTC-10 en k
67,7
53,4
15
20
25
30
35
2,9
2,4
2,0
1,7
1,4
14,9
12,1
10,0
8,4
7,0
Les sondes de température à raccorder au gestionnaire de
pompe à chaleur doivent être conformes aux caractéristiques de
sonde présentées à la Fig. 7.1 à la page 8. Seule exception : la
sonde de température extérieure livrée avec la pompe à chaleur
(voir Fig. 7.2 à la page 8).
7.4
-10
-5
0
5
10
8,9
7,1
5,6
4,5
3,7
42,3
33,9
27,3
22,1
18,0
40
45
50
55
60
1,1
1,0
0,8
0,7
0,6
5,9
5,0
4,2
3,6
3,1
FR-7
