5

Montage

5.1 Généralités
En fonction de l'utilisation qui est faite de la pompe à chaleur
(comme pompe à chaleur de production d'eau chaude sanitaire
ou de chauffage), des raccordements différents doivent être mis
en place par le client. Voir aussi les schémas d'intégration en an-

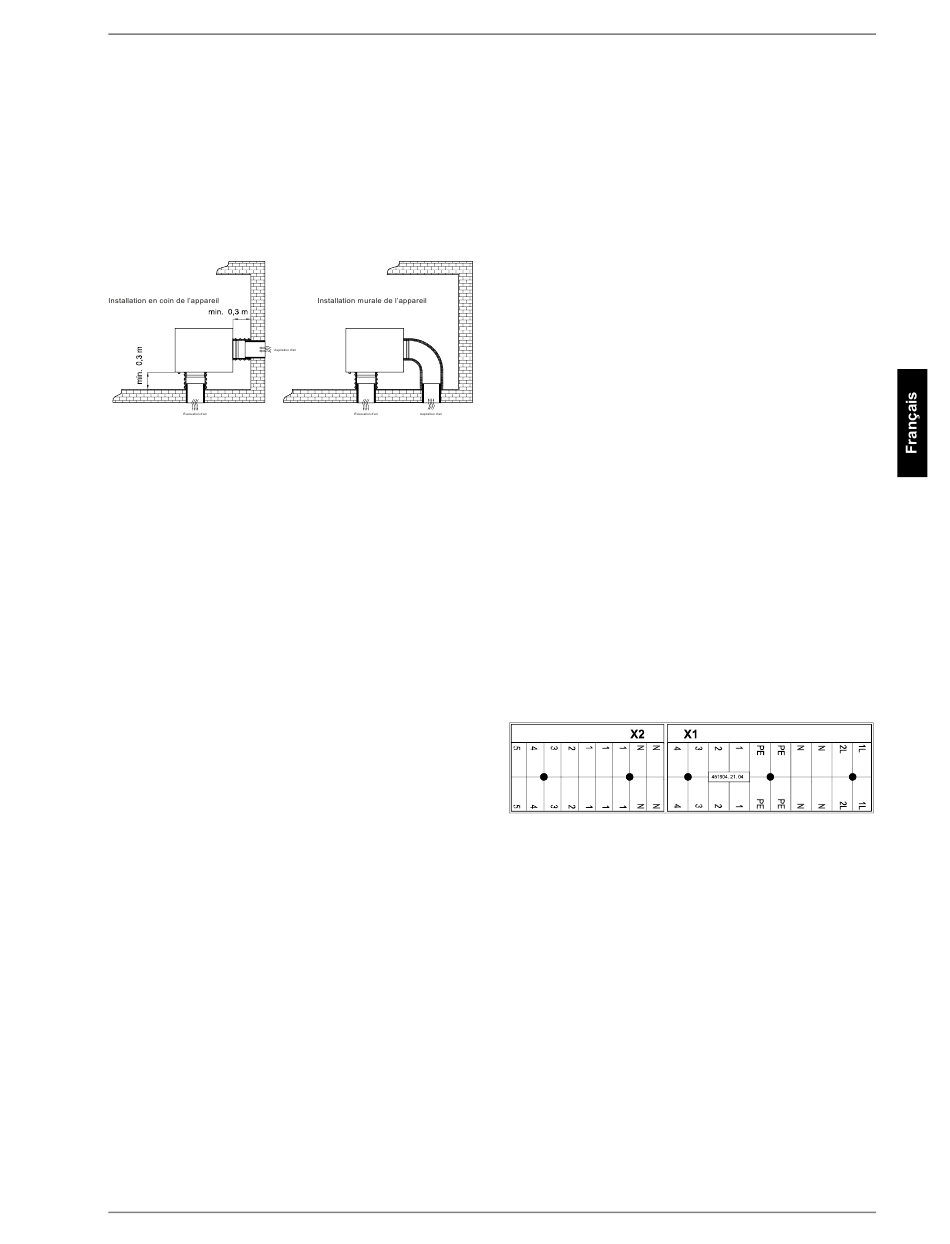

nexe. La pompe à chaleur peut être installée au mur ou dans un
angle.
5.2 Raccordement côté chauffage
Il est recommandé au client d'utiliser des matériaux tels que cui-
vre, laiton, acier inoxydable ou matière plastique pour le raccor-
dement des tuyaux à la pompe à chaleur. Lorsque des matériaux
zingués ou contenant de l'aluminium sont utilisés, des incompa-
tibilités entre les différents éléments peuvent provoquer des dé-
gâts de corrosion dans l'installation de chauffage !
Pour éviter les transmissions de bruit dans le système de chauf-
fage, il est recommandé de raccorder la pompe à chaleur au sys-
tème de chauffage à l'aide d'un tuyau flexible. Les raccords
d'eau de chauffage à la pompe à chaleur sont réalisés par joint
plat avec un filetage extérieur G1/2". Pour garantir l'étanchéité, il
suffit d'un couple de serrage relativement faible pour l'écrou de
raccordement des raccords de chauffage.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés.
L'installation de chauffage (lors d'une utilisation de la pompe à
chaleur comme pompe de chauffage) doit garantir le débit d'eau
minimal de la pompe à chaleur (par ex. via une soupape différen-
tielle réglée en conséquence dans une dérivation de chauffage).
Le système de chauffage doit être équipé de vannes de vidange pour
vider l'eau de chauffage en cas de risque de gel (ou en cas de panne de
courant ou d'arrêt de la production par ex.).
www.dimplex.de
All manuals and user guides at all-guides.com
5.3 Branchements électriques
Avant d'établir l'alimentation en tension de la pompe à chaleur, il
convient de procéder au branchement électrique du circulateur
de chauffage externe et au raccordement hydraulique de l'instal-
lation de chauffage (remplie) à la pompe à chaleur.
La pompe à chaleur est précâblée et prête à être branchée, l'ali-
mentation électrique s'effectue par câble de raccordement sec-
teur sur prise de courant de sécurité (~230 V, AC, 50 Hz). La
prise doit être accessible même après installation complète de
l'appareil.
Pour le raccordement électrique du circulateur de chauffage ex-
terne (M3), retirer la paroi frontale de l'appareil (dévisser les
deux vis de fixation du bas et soulever la paroi frontale de l'appa-
reil), puis rabattre le boîtier électrique (en dévissant les deux vis
M5 en haut du boîtier électrique). Passer le câble (min. 3 x 0,75
mm²) de « M3 » dans le presse-étoupe dans la paroi latérale
droite et le fixer, le raccordement s'effectue aux bornes X1[2/N/
PE]. (Voir également schéma électrique sur l'intérieur de la paroi
frontale de l'appareil ou en annexe de ces instructions).
En option, il est possible de commander une cartouche chauf-
fante externe de 2 kW max. via un câble dimensionné conformé-
ment aux bornes X1[1/N/PE]. (Pour la cartouche chauffante, pré-
voir le raccordement électrique d'un dispositif de sécurité externe
[B5/F17] composé d'un limiteur de température de sécurité et
d'un régulateur de température.)
À la livraison, la pompe à chaleur est codée pour le mode chauf-
fage. Un pont en cuivre (A10) est monté à la borne X2 entre
X2[1/2]. Le retrait de ce pont décode l'appareil qui est alors utili-
sable comme pompe à chaleur d'eau chaude sanitaire. (voir
schémas d'intégration en annexe).
Mode chauffage : Le pont A10 est inséré (à la livraison).
Production d'eau chaude sanitaire : Le pont A10 doit être retiré afin que
le circulateur ne soit actif qu'en association avec le compresseur.
Un décodage a une influence sur la fonction de « M3 » et sur
l'emplacement de la sonde de température R2.
X1 [2/N/PE] - Raccordement circulateur de chauffage (M3)
X1 [1/N/PE] - Cartouche chauffante (en option)
5.3
F-5
