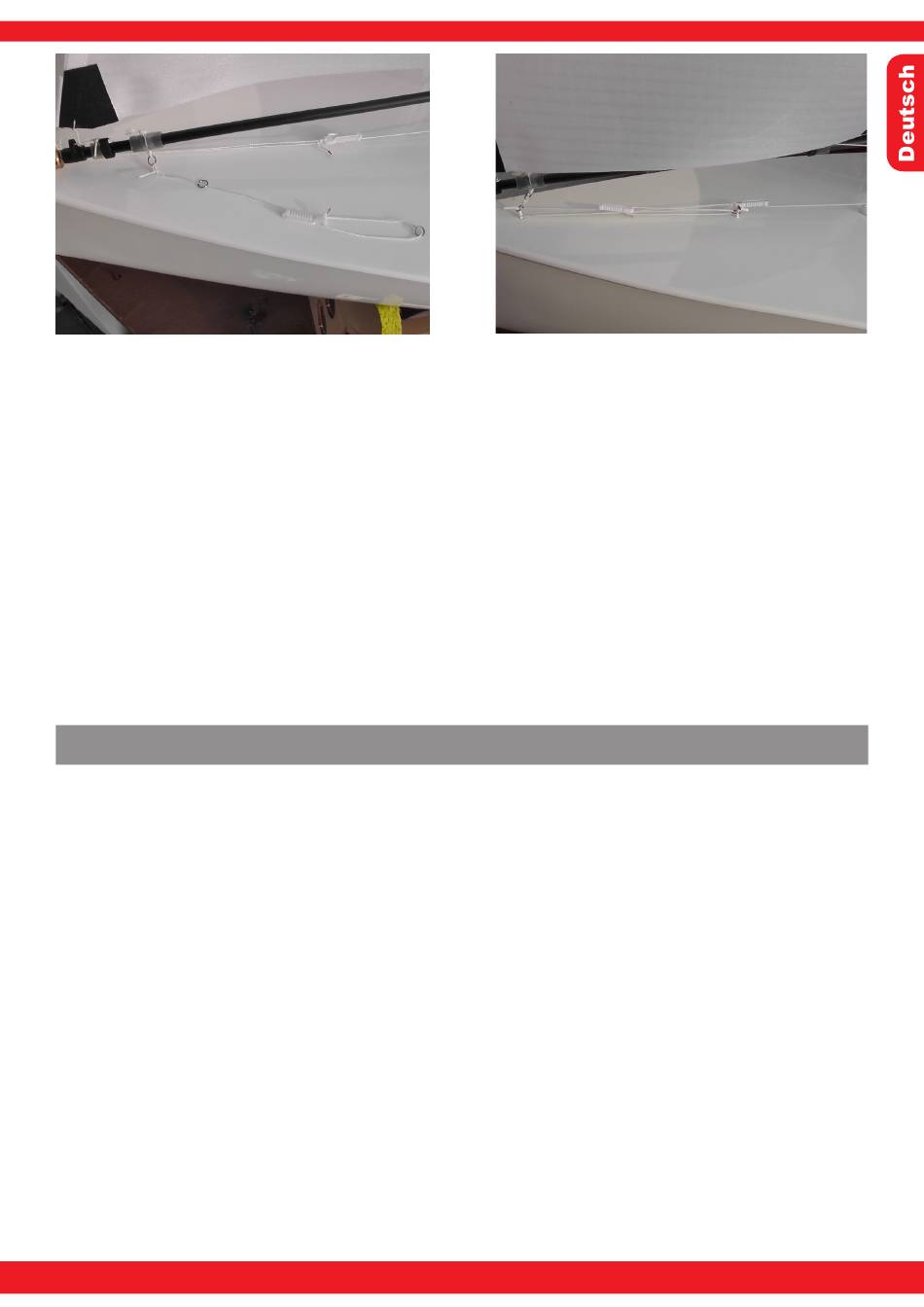

Am hinteren Ende des Fockbaums (Baumnock) ist bereits die Dirk angeschlagen. Mit ihr wird spä-
ter der Twist des Vorsegels eingestellt. Führen Sie das freie Ende der Dirk nach oben durch den
Ring am Mast, an dem bereits das Vorstag hängt und knoten Sie es fest. Ziehen Sie den Klemm-
schieber auf der Dirk etwas nach oben, sodass das Achterliek des Vorsegels eine leichte Kurve
beschreibt.
Jetzt können Sie den Klemmschieber des Vorstags endgültig befestigen. Der Mast ist dabei im-
mer noch vom Achterstag angespannt oder etwas nach achtern gebogen. Positionieren Sie den
Klemmschieber zwischen den beiden Ringen etwas unterhalb der Mitte und knoten Sie ihn fest,
ohne dabei zusätzliche Länge in die Schnur zu geben.
Verschieben Sie die Silikonstücke am Schothorn so, dass ca. 17mm Bauch im Segel sind.
Sichern Sie alle Knoten mit einem Tropfen Sekundenkleber oder Kunststoffkleber. Schneiden Sie
die überschüssigen Schnurstücke ab. Mit einer sehr kleinen Feuerzeugflamme, die sie in die Nähe
der Schnurenden bringen, können Sie diese gegen Ausfransen sichern. Dabei nicht die (brennba-
re) Schnur anzünden und die Flamme nicht in die Nähe der Segel bringen!

RC Anlage

Als Einbauort für den Empfänger ist der Platz hinter dem Segelservo vorgesehen. Sie können den
Empfänger z.B. in Verbindung mit einem zusätzlichen Schalter auch in einer etwas höheren Posi-
tion an der Seite der Kielmasttasche anbringen. Achten Sie in jedem Fall darauf, dass die Kabel
nicht mit den Schoten oder den Servoarmen kollidieren.
Stecken Sie die Servos in die Steckerleiste auf der rechten Seite des Empfängers. Das Stecksys-
tem ist verpolungssicher, achten Sie auf die kleinen seitlichen Phasen. Wenden Sie auf keinen Fall
Gewalt an,der Stecker sollte leicht einrasten. Die Buchsen sind auch entsprechend beschriftet, die
braune Litze (-), rot (+) und orange (Signal). (Siehe Abbildung 1)
Die Servoanschlüsse der Graupner-HoTT 2.4-Empfänger sind nummeriert. Der Anschluss mit
der Bezeichnung „6" ist für den Akkuanschluss vorgesehen. Über ein V- bzw. Y-Kabel (Best.-Nr.
3936.11) kann aber an diesem Anschluss auch das Servo gemeinsam mit der Stromversorgung
angeschlossen werden. Weitere Anschlussmöglichkeiten entnehmen Sie bitte der Anleitung zum
Empfänger GR-12 HoTT(Best.-Nr. 33506)
Achtung ! Stecken Sie das Stecksystem niemals waagrecht ein (siehe Abbildung 2)
Um eine Verbindung zu einem HOTT Sender aufbauen zu können, muss der Empfänger erst mit
dem Graupner-HoTT 2.4-HF-Modul verbunden werden. Führen Sie dazu folgende Schritte aus
(alle Schritte sind in den Anleitungen vom Sender und Empfänger genauer beschrieben):
•Schalten Sie Sender und Empfänger ein (Der Empfänger ist eingeschaltet sobald Sie den Akku
angeschlossen haben
15
