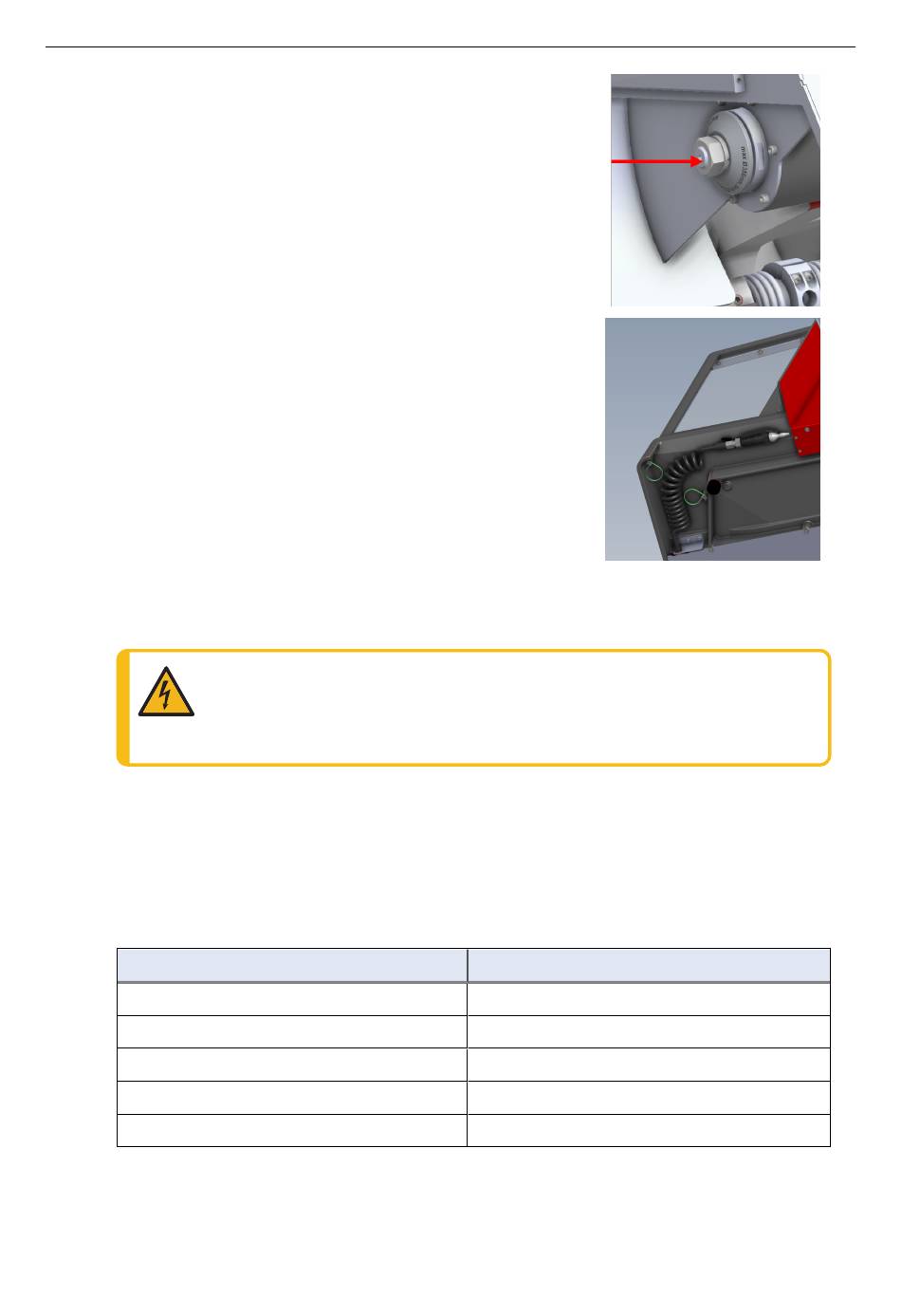

11. Remettre l'écrou M20 en place.
12. Déballer le tuyau d'eau en retirant le film de
protection et les attaches de câble.
13.8
Alimentation en courant
13.8.1
Connexion à la machine
Procédure
1.
Ouvrir la boîte de jonction électrique.
2.
Connecter le câble électrique comme illustré.
Câble UE
L1: Marron
L2: Noir
L3: Noir/Gris
Terre: Jaune/Vert
Neutre: Bleu - Non utilisé
Labotom-20
DANGER ÉLECTRIQUE
Éteindre le courant électrique avant d'installer un équipement électrique.
Vérifier que la tension du courant correspond à la tension indiquée sur la plaque
signalétique de la machine.
Une tension incorrecte peut endommager le circuit électrique.
Câble UL
L1: Noir
L2: Rouge
L3: Orange/Turquoise
Terre: Vert (ou Jaune/Vert)
Neutre: Blanc - Non utilisé
13 Fiche de préinstallation
79
