6 Utiliser le dispositif
6.2.1
Positionner les étaux de bridage
1.
Toujours positionner les étaux de bridage
parallèlement à la table de tronçonnage.
2.
Placer la pièce sur la table de tronçonnage au milieu
ou légèrement à l'avant.
Des lignes sur la table indiquent la position correcte
pour centrer la pièce.

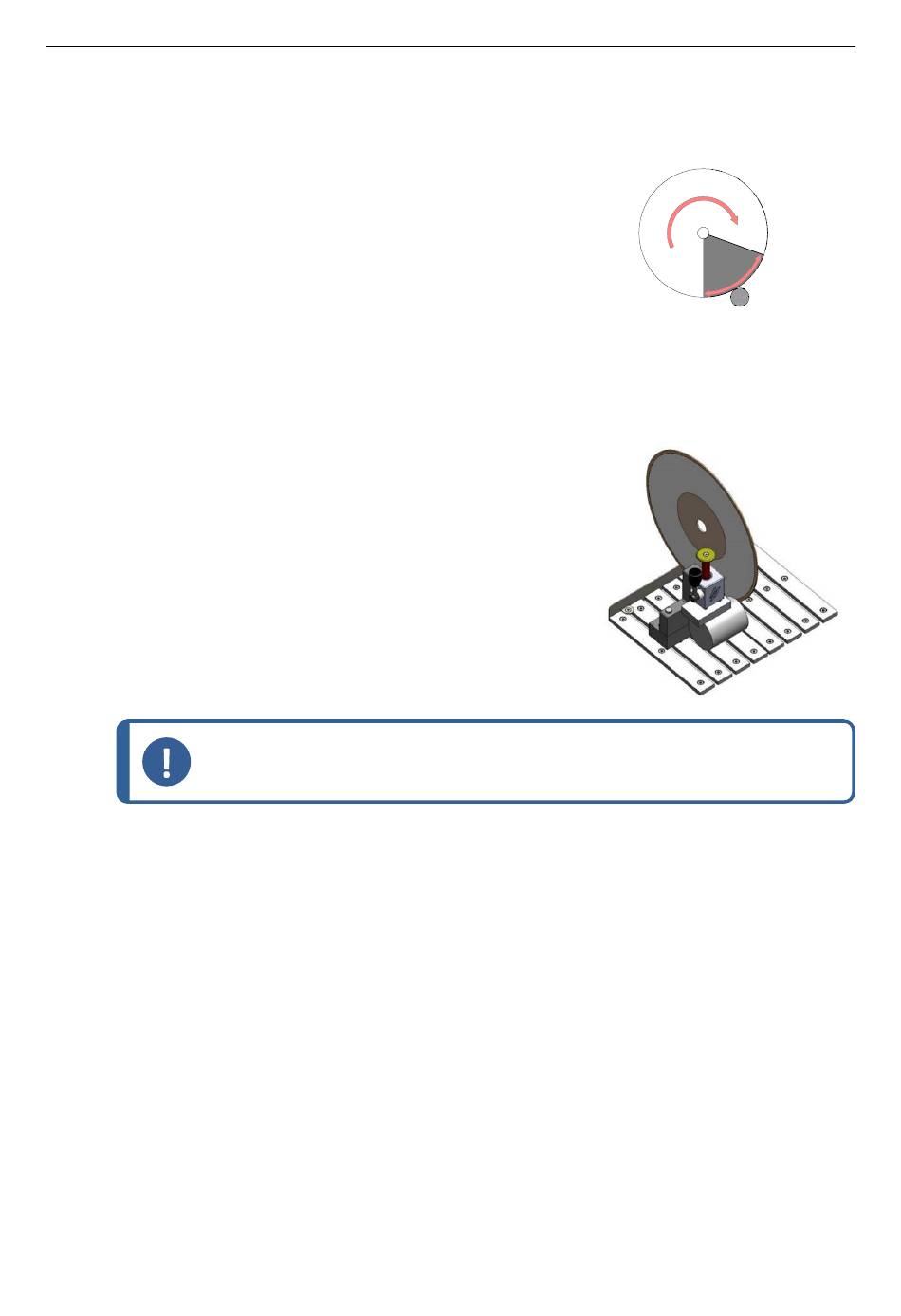

Les meilleurs résultats sont obtenus lorsque le
quadrant inférieur de la meule de tronçonnage
pénètre dans la pièce (la zone ombrée sur
l'illustration).
6.2.2
Étaux rapides verticaux
1.
Monter l'étau rapide vertical du côté gauche de
la table de tronçonnage.
2.
Placer la pièce sur la table de tronçonnage.
3.
Tourner la poignée de l'étau rapide vertical en
position verticale.
4.
Pousser l'étau rapide vers le bas contre la pièce
et le verrouiller en position en tirant la poignée
de verrouillage vers l'avant.
L'illustration montre une pièce cylindrique fixée
à l'aide d'un étau rapide vertical.
34
Noter
S'assurer que l'écrou sur l'unité de tronçonnage ne puisse pas entrer en contact avec
la plaque de bridage.
Labotom-20
