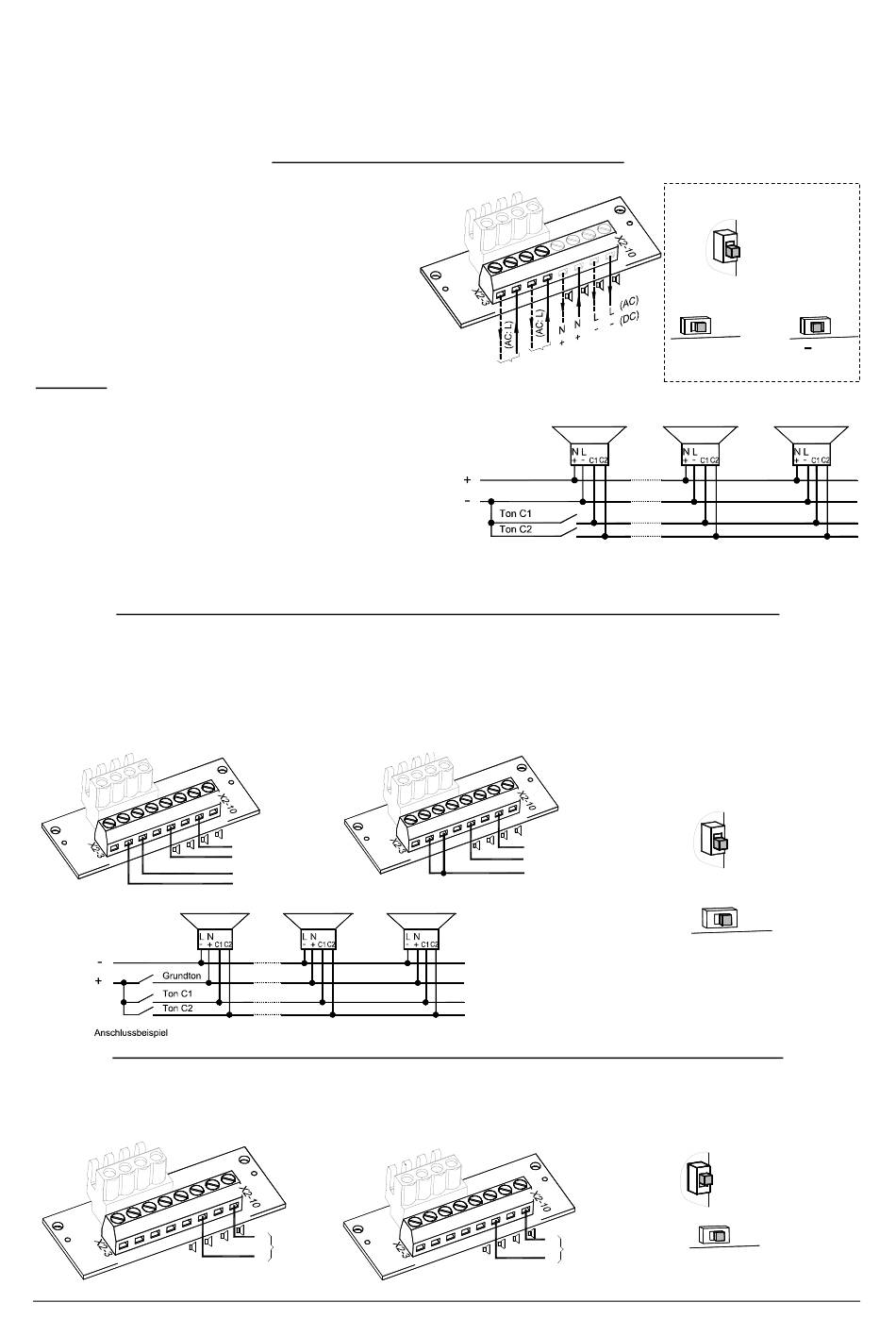

Änderung Der Töne Durch Externe Ansteuerung - Pfannenberg PA 10 Mode D'emploi

Für Anwendungen, die zusätzlich zum Grundton weitere Töne benötigen, besteht die Möglichkeit, bis zu drei wei-
tere Tonarten mithilfe der folgenden elektrischen Ansteuerungen zu erreichen.
Grundsätzlich wird erst der gewünschte Grundton ♪ (siehe Tonartentabelle im Anhang) mit dem Tonartenschalter
S3 auf der Treiberplatine eingestellt. Die korrespondierenden zusätzlichen Töne (C1, C2, C1+C2) sind der Tabelle
„Ansteuerung der Töne" im Anhang zu entnehmen.
DC-Version:
Bei polrichtiger Anwendung erfolgt die Tonauswahl über
die Steuereingänge C1 und C2 auf der Anschlussplatine.
Die Versorgungsspannung muss dabei immer zusam-
men mit den Steuereingängen angelegt werden. Schalter
S2 auf der Treiberplatine ist in der Stellung mit
Verpolungsschutz (with rectifier).
Über den Schalter S1 auf der Treiberplatine erfolgt die
Auswahl der Polarität der Steuerspannung („+" oder „–").
„+": positive Ansteuerung
„-„: negative Ansteuerung (Werkseinstellung)
Achtung: Ist die Steuerspannung größer als die Versor-
gungsspannung oder die Versorgungsspannung liegt nicht
an, erfolgt die Betriebsstromversorgung über die Steuer-
eingänge. Eine entsprechende Belastbarkeit muss dann
gewährleistet sein.
AC-Version:
In der AC-Version erfolgt die Tonauswahl durch Anschlie-
ßen der Phase „L" der Versorgungsspannung an die Steu-
ereingänge C1 bzw. C2.
Die Versorgungsspannung muss dabei immer zusammen
mit den Steuereingängen angelegt werden.
Tonstufenauswahl durch Versorgung über Steuereingang (TAV) - für alle DC-Versionen
Der Schallgeber kann über die Steuereingänge C1 bzw. C2 auf der Anschlussplatine mit Betriebsspannung ver-
sorgt werden. Versorgung und Tonstufenauswahl erfolgt somit gleichzeitig.
Der Minuspol des Schallgebers muss angeschlossen sein.Durch Anschließen der positiven Spannung an den
Pluspol der Anschlussplatine wird der Grundton (♪) erzeugt; durch Anschluss an C1 bzw. C2 wird die entspre-
chende Tonstufe ausgewählt.
Durch gleichzeitiges Anschließen der positiven Spannung an C1 und C2 wird die Tonstufe „C1+C2" gewählt.
Der Schalter S1 auf der Treiberplatine muss auf „+" stehen.
-L
+N
+N
C1
C1
C2
X2
C2
Tonstufenauswahl durch Verpolung (TAR) - für alle DC-Versionen (außer Option –SSM)
Steht der Schalter S2 auf der Treiberplatine in der Stellung „ohne Verpolungsschutz = without rectifier", kann durch
Verpolung der Betriebsspannung zum Grundton (♪) zusätzlich Ton „C1+C2" gewählt werden. Der Umschalter S1
muss auf „+" geschaltet werden. Die Steuereingänge C1 und C2 dürfen auf der Anschlussplatine nicht beschaltet
werden.
+N
+N
C1
C1
C2
X2
C2
085 501 946j
Änderung der Töne durch externe Ansteuerung
Tonstufenauswahl durch Steuereingang (TAS)
-L
-
X2
+ Grundton
+ Ton C1
Ton C2
+
-L
-L
-
Grundton
X2
+
C1
C1
C2
X2
C2
Ton C1
Ton C2
Beispiel für DC "–" -Ansteuerung
-L
-L
+N
+N
C1
C1
-
C2
Grundton
C2
+
Ton "C1+C2"
+
-L
-L
+N
+N
+
C1
C1
C2
C2
-
30305-004j
DC-Version
S2
-L
-L
+N
+N
S1
+
positive
S2
+
positive
S2
ohne Verpolungsschutz
(without rectifier)
Ton "C1+C2"
+
positive
mit Verpolungsschutz
(with rectifier)
Werkseinstellung
bzw.
S1
negative
mit Verpolungsschutz
(with rectifier)
Werkseinstellung
S1
S1
4
