(valable pour les appareils signalés)
Directive sur les
PA10/ PA 20, 110-230V AC:
produits de
construction
(89/106/CEE)
Options
Tension de service
Plage de tension de service
selon EN 54-3
Son
Plage de signalisation
Classe de protection
environnementale
Le test a été effectué en utilisant le raccord fileté de membrane livré et les perçages extérieurs de fixation.
PA10 / PA 20, 110 – 230V AC:
VdS
Pour les caractéristiques voir la Directive sur les Produits de construction (89/106/CEE)
GLxxxxx (en préparation)
GL
Catégorie environnementale C, H, EMC1
UL, cUL UCST, UCST7, ULSZ, ULSZ7, UEES, UEES7 (plus d'informations voir page 7)

Mise en service

Consignes de sécurité :
- Le branchement électrique doit être effectué uniquement par des personnes autorisées conformément aux réglementations en
vigueur.
- Attention : Pendant le fonctionnement, hautes tensions générées.
- Avant d'ouvrir, il convient de s'assurer que l'appareil est hors tension.
- La tension d'alimentation indiquée sur la plaque signalétique doit être vérifiée avant la mise en service. Une tension de service
incorrecte peut entraîner un endommagement ou la destruction de l'appareil.
- Il convient de veiller, lors de l'installation, que les cordons d'alimentation ne sont pas soumis à des contraintes de traction ou
de torsion. Attention : les appareils ne sont pas destinés à une utilisation mobile.
- AVERTISSEMENT : lors de l'installation, maintenir les câblages éloignés des bords coupants, coins et composants internes.
- L'ouverture du pavillon ne doit pas être tournée vers le haut, notamment en cas d'utilisation à l'extérieur ou dans un environ-
nement poussiéreux.
- Le fonctionnement de l'appareil n'est garanti que si les parties supérieure et inférieure sont assemblées correctement.
En cas d'utilisation de l'ensemble avec le feu flash (PA X 10-10; PA X 10-15; PA X 20-10; PA X 20-15) :
- Pour éviter un risque d'endommagement de l'acuité visuelle, il convient d'éviter le contact visuel direct et permanent avec la
lampe.

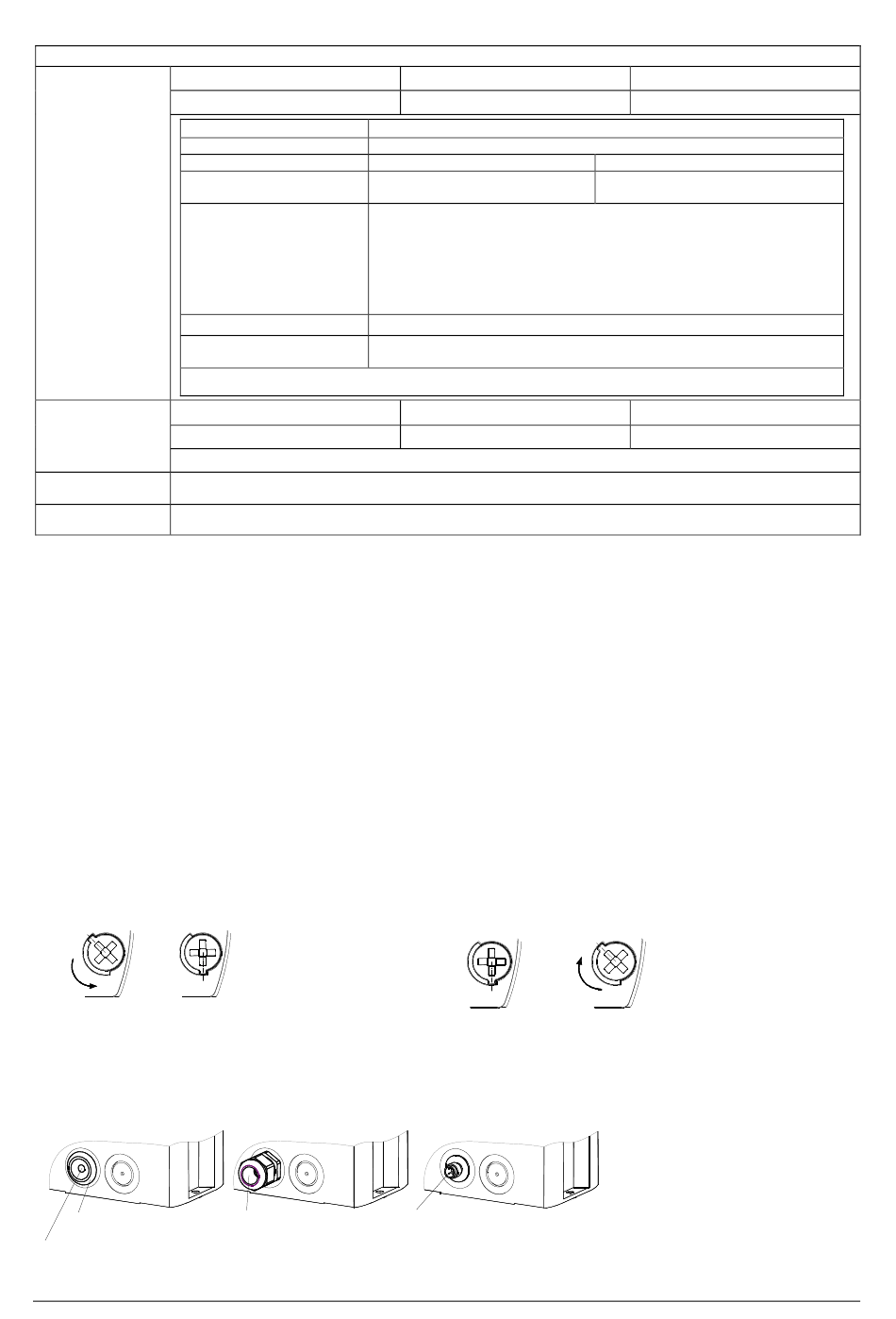

Ouverture du boîtier
1. 2.
3/8
L'appareil est livré en état non verrouillé.
Des bouchons de plombier sont disponibles en accessoires pour les vis du boîtier.
Passages de câbles
Afin de garantir le type de protection indiqué, des passages de câbles d'une protection IP 66 doivent être montés au niveau des
perçages prévus à cet effet. Le raccord fileté à membrane fourni peut être remplacé par un passe-câble à vis ou par un connec-
teur M12 avec une bride de dimension M20.
Raccord fileté à membrane
IP 66 (fourni)
Après l'assemblage du câble
retirer le reste de la membrane
085 501 946j
VdS 0786-CPD- 21184
Conforme à la Directive sur les produits de construction (89/106/CEE)
2
15
60
104
131
146
EN54-3: Voir les documents 30305-005-1(PA 10) et 30306-005-1 (PA 20)
G212116
La partie supérieure peut
être retirée en desserrant
les quatre vis du couvercle
Passe-câble à vis IP 66
PA10/ PA 20, 24-48V DC:
VdS 0786-CPD- 21223
24 – 48 V CC
18V – 60V
Option: -SSM (18V – 30V)
1200Hz-500Hz (dent de scie DIN/PFEER P.T.A.P.
500Hz-1200Hz (son montant)
825Hz (son continu)
660Hz (son interrompu)
800Hz/ 1000Hz (son variable)
544Hz/ 440Hz (NF S 32-001)
PA10/ PA 20, 24 - 48V DC:
G212191
Fermeture du boîtier
1.
Connecteur M12 IP 66
(pour les appareils
basse tension)
30305-004j
PA10-SSM, PA 20-SSM:
0786-CPD- 21224
PA 10/ PA 20
- SSM
110V – 240V CA
95V – 265V CA
Type B
PA10-SSM, PA 20-SSM:
G212192
2.
Le boîtier se referme en
tournant les vis du couvercle
jusqu'en position finale pour
le verrouillage.
3/8
