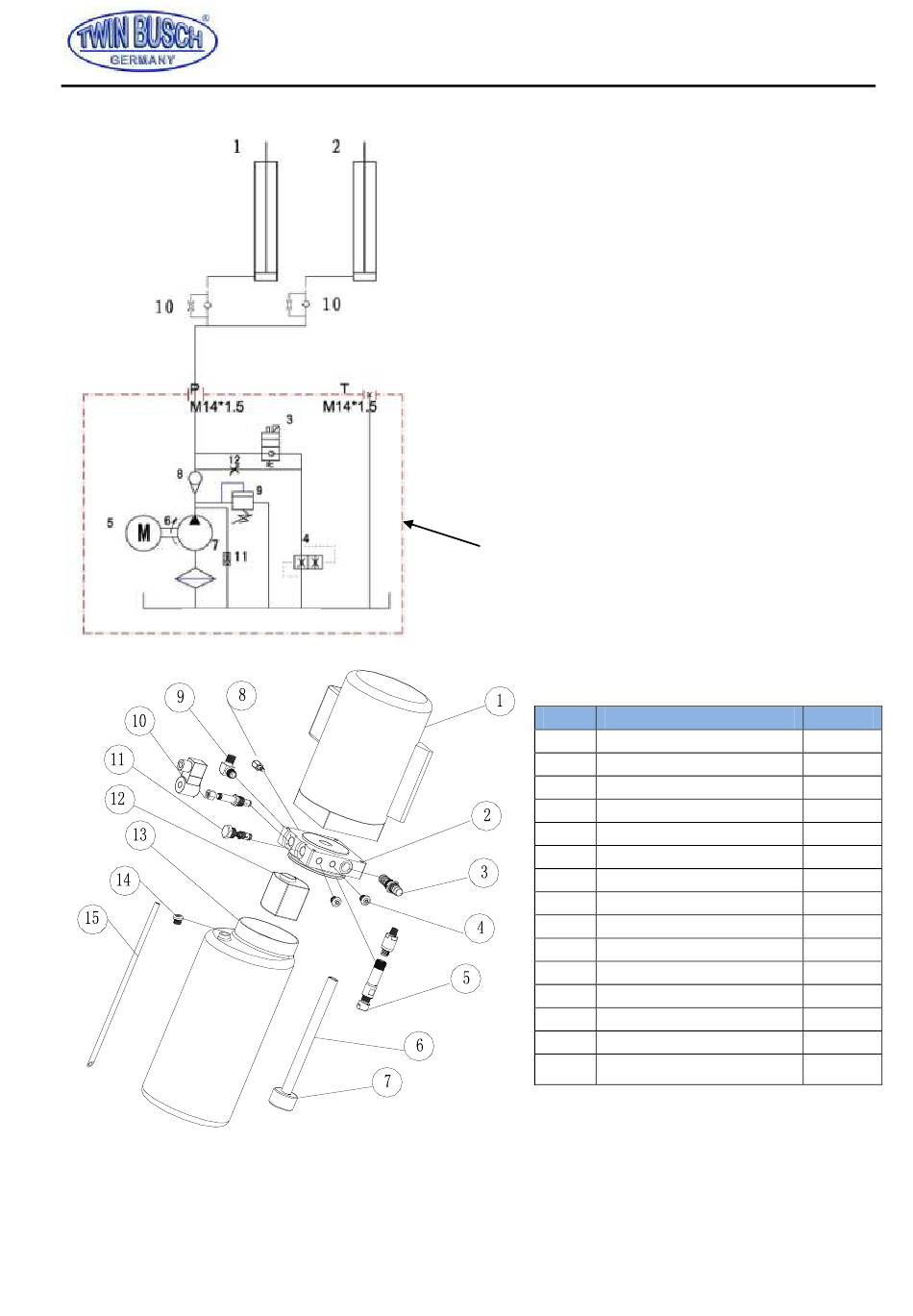

13.4. Système hydraulique
Notice Pont-élévateur deux colonnes TW 260 B4.5
1. Vérin principal
2. Vérin auxiliaire
3. Vanne de descente
électromagnétique
4. Vanne d'étranglement
5. Moteur
6. Accouplement
7. Pompe à engrenages
8. Clapet de redirection
9. Soupape de limitation de pression
(max. : 19,4 Mpa)
10. Vanne d'étranglement
11. Régulateur de pression
12. Soupape de sécurité
Réservoir d'huile de 10 l
S/N Désignation
1 Moteur
2 Bloc hydraulique
3 Soupape de limitation de
4 Obturateur
pression
5 Régulateur de pression
6 Conduit d'aspiration de
7 Filtre à huile
l'huile
8 Vanne d'étranglement
9 Raccordement
10 Électroaimant de
11 Clapet de redirection
descente
12 Pompe à engrenages
13 Réservoir d'huile en
14 Bouchon du réservoir
plastique
15 Conduit de renvoi d'huile
d'huile
Nombre
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
