Page 2: Conditions De Garantie
CONDITIONS DE GARANTIE Vous venez d'acquérir un pont à ciseaux TWINBUSCH et nous vous remercions pour la confiance que vous accordez à nos produits. Dans un souci de qualité, nous nous devons de vous adresser quelques recommandations importantes. Merci de lire ces mises en garde avant la première utilisation de votre pont élévateur. -
Page 3: Graissage
Votre pont est équipé de composants hydrauliques neufs, nécessitant un rodage incluant une vidange / remplacement de l'huile hydraulique contenue dans le circuit. Cette vidange est à effectuer : 1 - Après 10 h d'utilisation (professionnels : 10 jours/ particuliers : après 1 mois) 2 - Après 30 h d'utilisation (professionnels : 30jours / particuliers : après 3 mois) Et est à... -
Page 4: Table Des Matières
TABLE DES MATIÈRES 1. Informations importantes pour la sécurité 1.1 Informations importantes 1.2 Personnel qualifié 1.3 Consignes de sécurité 1.4 Symboles de mise en garde 1.4 Niveau sonore 1.5 Formation 2. Vue d'ensemble du pont élévateur 2.1 Descriptif général 2.2 Données techniques 2.3 Plan du pont élévateur 3. -
Page 5: Informations Importantes
Informations importantes 1.1 Informations importantes Nous accordons un an de garantie sur l'ensemble de la machine. Dans un souci de satisfaction du client, nous nous engageons à remédier à tout problème de qualité constaté. Néanmoins, nous nous réservons la possibilité de ne pas assumer la responsabilité... - Page 6 1.3.13 Ne modifiez jamais le pont élévateur sans l'autorisation expresse du fabricant. 1.3.14 En cas de non-utilisation prolongée du pont élévateur, il est recommandé de : a. déconnecter le pont élévateur de la source électrique ; b. purger le réservoir d'huile ; c.
-
Page 7: Formation
1.5 Niveau sonore Le niveau sonore émis ne devrait pas dépasser 75 dB. Pour votre santé, nous vous recommandons d'utiliser un réducteur de bruit dans votre espace de travail. 1.5 Formation Le pont élévateur ne doit être utilisé que par du personnel qualifié. Page 7 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. -
Page 8: Vue D'ensemble Du Pont Élévateur

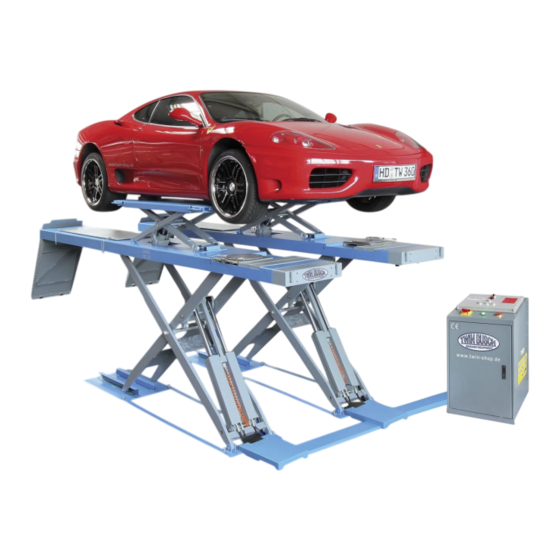

2. Vue d'ensemble du pont élévateur 2.1 Descriptif général Ce modèle est fixé sur la surface du sol et se compose principalement de deux plateformes de levage, deux plaques de base, quatre vérins hydrauliques et une unité d'entraînement. La pompe à engrenage fonctionne lorsqu'elle est alimentée électriquement, l'huile étant alors pompée dans les pistons des vérins. -
Page 9: Consignes De Montage
3. Consignes de montage 3.1 Préparation avant le montage 3.1.1 Outil et équipement nécessaires √ perceuse électrique √ clé de serrage √ tournevis √ clé à molette 3.1.2 Liste de contrôle - Annexe 1 (pièces fournies) Veuillez déballer toutes les pièces et vérifier que toutes les pièces répertoriées à l'Annexe 1 sont présentes. Si des pièces devaient manquer, n'hésitez pas à... -
Page 10: Points À Contrôler Après Le Montage
Étape 6 : synchronisation Synchronisation électrique des plateformes principales 1) Raccordez l'alimentation générale et actionnez l'interrupteur général, jusqu'à ce que le témoin vert s'allume. 2) Sur le pupitre de commande, tournez le bouton rotatif et sélectionnez l'option “Lift”. Dans le coffret de commande, sélectionnez le mode “Working”... -
Page 11: Utilisation
4. Utilisation Consignes de sécurité 4.1.1 Contrôlez tous les raccords des conduites d'huile Le pont élévateur ne peut être actionné que si aucune fuite n'est constatée. 4.1.2 Le pont élévateur ne soit pas être utilisé si des problèmes de sécurité sont constatés. 4.1.3 La machine ne doit pas être actionnée si le centre de gravité... -
Page 12: Diagramme D'utilisation
4.3 Diagramme d'utilisation Monter Descendre Actionnez l'interrupteur Actionnez l'interrupteur principal principal Appuyez sur le bouton DOWN Appuyez sur le bouton UP Le moteur actionne la pompe à Le pont élévateur engrenage descend Les vérins des pistons font monter les plateformes. Le pont élévateur monte Page 12 sur 30... -
Page 13: Consignes D'utilisation
4.4 Consignes d'utilisation Procédure de montée 1. Veuillez lire et comprendre le manuel d'utilisation avant d'utiliser le pont élévateur. 2. Placez le véhicule au milieu des deux plateformes. 3. Placez les quatre blocs en caoutchouc sous les points d'appui du véhicule et assurez-vous que la charge est bien répartie. -
Page 14: Recherche De Pannes
5. Recherche de pannes ATTENTION : n'hésitez pas à nous contacter si vous n'arrivez pas à corriger l'erreur vous-même.Nous vous aiderons aussi rapidement que possible. Par ailleurs, si vous nous faites parvenir une description précise de la panne ou des photos, nous pourrons identifier et résoudre le problème plus rapidement. -
Page 15: Entretien
6. Entretien Un entretien simple, peu onéreux et régulier est synonyme d'une utilisation normale et en toute sécurité du pont élévateur. Vous trouverez ci-dessous les consignes d'entretien. La fréquence de l'entretien de votre pont élévateur est à adapter aux conditions d'utilisation. 6.1. -
Page 16: Annexes
7. ANNEXES Annexe 1 Pièces fournies pour l'ensemble du pont élévateur 6604 Pont élévateur (moitié) Assemblage Boulons d'ancrage M16*120 Standard Pupitre de commande Assemblage Page 16 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. -
Page 17: Annexe 2, Plan D'ensemble
Annexe 2, plan d'ensemble Capacité de Longueur de l'élévateur Modèle levage auxiliaire TW6604 4 000 kg 4600 1588 1786 Page 17 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. -
Page 18: Annexe 3, Plan De Fondations
Annexe 3, plan de fondations Page 18 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. -
Page 19: Annexe 4, Schéma De Raccordement Des Conduites Hydrauliques
Annexe 4, schéma de raccordement des conduites hydrauliques Page 19 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. -
Page 20: Annexe 5, Schéma De Principe Hydraulique
Annexe 5, schéma de principe hydraulique réservoir d'huile en acier 18 litres Vanne de descente d'urgence Electrovanne de descente Clapet anti-retour Valve de surpression Vanne d'étranglement Accouplement Pompe 10 Moteur 11 Filtre à huile 12-14 Vannes magnétiques Page 20 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. -
Page 21: Annexe 6, Schéma Électrique
Annexe 6, schéma électrique Page 21 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. - Page 22 Page 22 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques.
- Page 23 Page 23 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques.
- Page 24 Page 24 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques.
- Page 25 Transformateur dans coffret commande Page 25 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques.
-
Page 26: Annexe 7, Schéma Des Raccordements Pneumatiques
Annexe 7, schéma des raccordements pneumatiques Page 26 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. -
Page 27: Annexe 8, Schéma Des Composants Du Pont Élévateur
Annexe 8, schéma des composants du pont élévateur Page 27 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques. -
Page 28: Annexe 9, Liste Des Pièces De Rechange
Annexe 9, liste des pièces de rechange Pos. Réf. pièce Désignation Spécification unité Remarque Interrupteur 321001 LW26GS-20/04 principal 321008 Bouton Y090-11BN Témoin lumineux 324021 de mise sous AD17-22G-AC24 tension JBK-160VA220V- 320124 Transformateur 220V100VA Même apparence que pièce 7 24V60VA JBK-160VA230V- 320125 Transformateur 220V100VA... -
Page 29: Annexe 10 Exigences En Matière De Répartition Des Masses Des Véhicules
Pos. Réf. pièce Désignation Spécification unité Remarque 321004 Fin de course D4MC5020 321007 Bouton rotatif Y90-11x/21 321022 Bouton rotatif Y90-11x/3 Redresseur en 336012 KBPC5A-35A pont 335007 Condensateur 4700UF/50V Boîtier de 328003 Plus grand commande Contrôleur 334021 FX1S-30MR programmable 321005 Fin de course PL-05N Annexe 10 Exigences en matière de répartition des masses des véhicules Modèle... - Page 30 Page 30 sur 30 Sous réserve de fautes de frappes, erreurs et modifications techniques.
