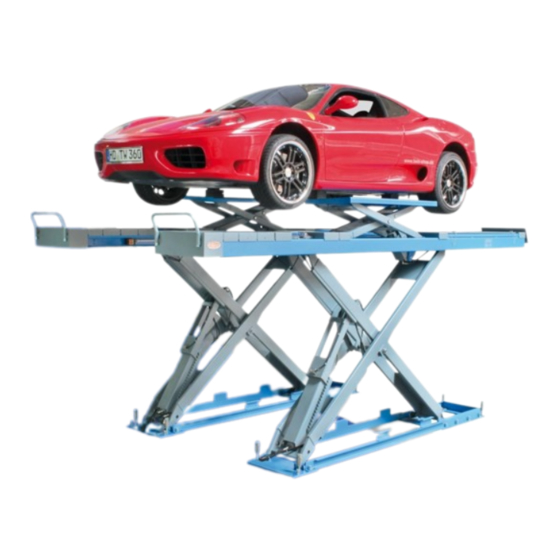

twin busch TW SA-42 U Installation, Utilisation Et Entretien

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Publicité

Table des Matières
loading

Manuels Connexes pour twin busch TW SA-42 U

Sommaire des Matières pour twin busch TW SA-42 U

  • Page 2 CONDITIONS DE GARANTIE Vous venez d'acquérir un pont à ciseaux TWINBUSCH et nous vous remercions pour la confiance que vous accordez à nos produits. Dans un souci de qualité, nous nous devons de vous adresser quelques recommandations importantes. Merci de lire ces mises en garde avant la première utilisation de votre pont élévateur.
  • Page 3 Votre pont est équipé de composants hydrauliques neufs, nécessitant un rodage incluant une vidange / remplacement de l'huile hydraulique contenue dans le circuit. Cette vidange est à effectuer : 1 - Après 10 h d'utilisation (professionnels : 10 jours/ particuliers : après 1 mois) 2 - Après 30 h d'utilisation (professionnels : 30jours / particuliers : après 3 mois) Et est à...

  • Page 4: Table Des Matières

    TABLE DES MATIÈRES 1. Renseignements importants / avertissements 1.1 Renseignements importants 1.2 Opérateurs 1.3 Sécurité 1.4 Avertissements 1.5 Nuisance sonore 1.6 Formation des Utilisateurs 2. Vue d'ensemble du pont ciseaux 2.1 Description générale 2.2 Caractéristiques téchniques 2.3 Vue d’ensemble du pont élévateur 3.

  • Page 5: Renseignements Importants / Avertissements

    Renseignements importants / avertissements 1.1 Renseignements importants Nous offrons une garantie de 2 ans pour l'ensemble des produits TWINBUSCH. Le Service Après Vente se tient à votre disposition afin de répondre à vos éventuelle question. Une mauvaise installation, utilisation, la surcharge ou des conditions de sol incorrecte peuvent entraîner des accidents ou des dommages sur le matériel, en aucun cas le fabricant ou le vendeur en sera tenu responsable.
  • Page 6 1.3.9 Vous devez vous assurer que toutes les précautions sont prises avant de travailler à proximité ou sous le véhicule. Il est strictement interdit d'enlever les composants de sécurité du pont élévateur. Il est strictement interdit d'utiliser le pont élévateur si les composants de sécurité...

  • Page 7: Avertissements

    1.4 Avertissements Tous les avertissements doivent être lisibles et visible, afin de s'assurer que le pont élévateur est utiliser de manière sûre. Les avertissements doivent être maintenus propres. Il est important de prendre note et de respecter toute ces consigne de sécurité Lire attentivement le Le pont élévateur doit être manuel d’utilisation et les...

  • Page 8: Vue D'ensemble Du Pont Ciseaux

    2.2 Caractéristiques techniques Modèle Capacité de levage Temps de levage Hauteur de levage Tension électrique TW SA-42 U 4200 kg 50 seconde 1800 mm 380 V / 400 V, 3 phase Sous réserve de fautes de frappe, erreurs et modifications techniques.

  • Page 9: Vue D'ensemble Du Pont Élévateur

    2.3 Vue d’ensemble du pont élévateur Chemin auxilliaire vérin hydraulique Chemin principal Systeme de ciseaux vérin hydraulique systeme de ciseaux l'ensemble de base Sous réserve de fautes de frappe, erreurs et modifications techniques.

  • Page 10: Installation

    3. Installation 3.1 Avant l'installation 3.1.1 Outils et équipements nécessaires à l’installation √ Perforateur √ Clé dynamométrique √ Tournevis √ Clé à molette 3.1.2 Liste des points de contrôle Déballez toutes les pièces et vérifiez avec l'aide de l'annexe 1, si tous les composants ont été livrés. 3.1.3 Les conditions du sol Le pont élévateur doit être installé...

  • Page 11: Les Points De Contrôle Après L'installation

    Etapa 6 : Synchronisation Synchroniser manuellement les chemins 1) Raccorder le pont élévateur au courant électrique, placer l’interrupteur en position 1, le voyant vert doit s’allumer. 2) Maintenez le bouton HAUT (UP) enfoncée pendant 30 secondes. 3) Tirez sur la poignée de la vanne qui se trouve dans le pupitre de commande et appuyez sur la touche HAUT (UP) ou BAS (DOWN) pour ajuster la hauteur des deux chemins.

  • Page 12: Instructions D'utilisation

    4. Instructions d′utilisation Consignes de sécurité 4.1.1 Vérifier tous les raccords des tuyaux d'huile. Si aucune fuite n’est constater le levage peut démarrer. 4.1.2 Si les dispositifs de sécurité ne fonctionnent pas, le pont ciseaux ne peut pas être utilisé. 4.1.3 Vérifier le positionnement correcte du véhicule sur le pont élévateur (voir selon l’annexe 10).

  • Page 13: Deroulement D'un Cycle

    4.3 Deroulement d’un cycle Levage Mettez sous tension le pont élévateur Appuyez sur le bouton de levage Le moteur entraîne la pompe hydraulique Le vérin déplace le pont ciseaux Le pont élévateur monte Descente Mettez sous tension le pont élévateur Appuyez sur le bouton de descente I Le pont élévateur est abaissé...

  • Page 14: Instructions D'utilisation

    4.4 Instructions d′utilisation Opération de levage Lire et comprendre les instructions avant de commencer les travaux. Placer correctement le véhicule sur le pont élévateur. Vous devez vous assurer que le véhicule est correctement positionné. Mettre le pont élévateur sous tension et appuyez sur le bouton de levage jusqu'à la hauteur désirée. Appuyer le bouton de verrouillage de sécurité...
  • Page 15 Le verrouillage pneumatique est engagé !!! 1. Retirer le bouchon sur le groupe hydraulique. 2. Connectez la pompe à main en option avec le groupe hydraulique. 3. Actionner la pompe à main pour permettre de dévérouiller les sécurité. Ensuite, dévérouiller la cremaillière de securitée (avec l’aide d’une ficelle par exemple).

  • Page 16: Dépannage

    5. Dépannage Attention : N'hésitez pas à nous contacter en cas de doute. Panne éventuelles Causes Remèdes Graisser l'intérieur du mécanisme de Usure sur le côté intérieur du mécanisme de levage. Des bruits anormaux levage. Le moteur ne démarre Saleté à l'intérieur du mécanisme de levage. Enlever la saleté.

  • Page 17: Entretien

    6. Entretien Tous les arbres, essieux et les joints doivent être lubrifiés (voir les points numérotés 1-9) 6.1. Inspection quotidienne avant de commencer le travail Il est très important de faire une vérification quotidienne des dispositifs de sécurité avant la mise en service du pont élévateur ! La découverte de défaillance de l'équipement avant de l'utiliser vous permettra de gagner du temps, en évitant des dommages importants ou des blessures.

  • Page 18: Pièces Jointes

    Pont ciseaux 6603 structure Vis M16x120 standard Dispositif de sécurité structure Anexa 2 Tableau général Description Capacité de levage Longueur TW SA-42 U 4200 kg 4800 5040 5080 1400 ~ 2000 Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 19 Annexe 3 : Schéma pour l'installation de base Sens de la marche Puissance (400 V – 3 phases) le boîtier Air comprimé (4-8 bars) de commande l'évacuation des eaux Sens de la marche l'évacuation des eaux béton l'évacuation des eaux l'évacuation des eaux Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 20 la surface du sol l'évacuation des eaux la résistance du béton > 200 le boîtier de commande Le pupitre de commande doit être montée sur la plate-forme principale! plate-forme principale Sens de la marche plate-forme auxiliaire Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 21 Annexe 4 : Schéma de connexion tuyau d'huile Plate-forme principale Plate-forme auxiliaire Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 22 Annexe 5 : Raccordement hydraulique 1. Soupape de sécurité 2. Soupape de décharge électrique 3. Soupape de direction 4. Soupape de sécurité 5. Soupape de vidange 6. Jonction 7. Electrovanne 8. Soupape d'amortissement 9. Pompe à engrenages 10. Moteur 11. Filtres à huile 12.
  • Page 23 Annexe 6 : Schéma pour le raccordement de l'air comprimer Plate-forme auxiliaire Plate-forme principale Plate-forme Plate-forme auxiliaire auxiliaire Plate-forme Plate-forme principale principale Vérin pneumatique Vérin pneumatique Soupape pneumatique Soupape pneumatique Filtre à air Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 24 Annexe 7 : Installation électrique Noir Jaune Noir Noir vert Interrupteur principal Interrupteur Interrupteur Transformateur Contacteur Interrupteur Interrupteur Moteur Arrêt d'urgence Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 25 Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 26 Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 27 Lampe Lampe Lampe Lampe Interrupteur Contacteur AC Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 28 Annexe 8 : Nomenclature Sous réserve de fautes de frappe, erreurs et modifications techniques.
  • Page 29 No. de Désignation Spécifications Quantité Description commande 426117 Support 6603-A7-B11 211043 M5x20 321004 Butée de fin de course D4MC-5020 626017 Plaque de base A 6603-A7-B9 426118 Support 6603-A7-B12 321016 Capteur PL-05N 215016 M6x10 250060 Rail 6603-A7-B7 214014 M10x25 250032 Tête amortisseur 6603-A7-B1-C3 250027 Boîtier d'amortisseur...
  • Page 30 No. de Désignation Spécifications Quantité Description commande 250001 Roue 6603-A5-B4 250051 6603-A5-B7 251014 Arbre 6603-A4-B12 219005 Anneau de sécurité 220005 Entretoise SF-1 250012 6603-A5-B1 227003 M6x10 626020 Plate-forme gauche 6603-A4-B11 211033 M8x25 217002 Rondelle 212012 M12x30 218005 Rondelle à ressort 217005 Rondelle 216006...
  • Page 31 No. de Désignation Spécifications Quantité Description commande 250052 Arbre 6603-A02-B03 220041 Entretoise SF-1 251056 Arbre B 6603-A02-B08 626030 Bloc 6603-A03-B03 250006 Couplage EEB-WJT-002 221004 Connexion pour pompe à main EEB-QJT-002 250006 Couplage EEB-WJT-002 250054 Arbre 6603-A03-B07 219005 Anneau de sécurité Ø30 220016 Entretoise SF-1...
  • Page 32 Annexe 9 : Liste des pièces détachées No. de Désignation Spécifications Unité Quantité Figure commande Interrupteur 321001 LW26GS-20/04 Pièces principal Bouton 321008 Y090-11BN Pièces 324021 Voyant AD17-22G-AC24 Pièces JBK-160VA220V-220V Transformateur 320124 Pièces Identique à la figure 7 100VA 24V60VA JBK-160VA230V-220V Transformateur 320125 Pièces...
  • Page 33 No. de Désignation Spécifications Unité Quantité Figure commande 327003 Disjoncteur DZ47-63 C3 /1P Pièces Soupape 313016 3V210-08/DC24 Pièces pneumatique Butée de fin de 321004 D4MC5020 Pièces course 321007 Bouton option Y90-11x/21 Pièces 321031 Bouton option Y90-22x Pièces 336012 Pont redresseur KBPC5A-35A Pièces 335007...
  • Page 34 Annexe 10 : Caractéristiques des véhicules Modèle (kg) (kg) (kg) (kg) TW SA-42 U 2500 1700 1700 2500 Sous réserve de fautes de frappe, erreurs et modifications techniques.
