14. 14.

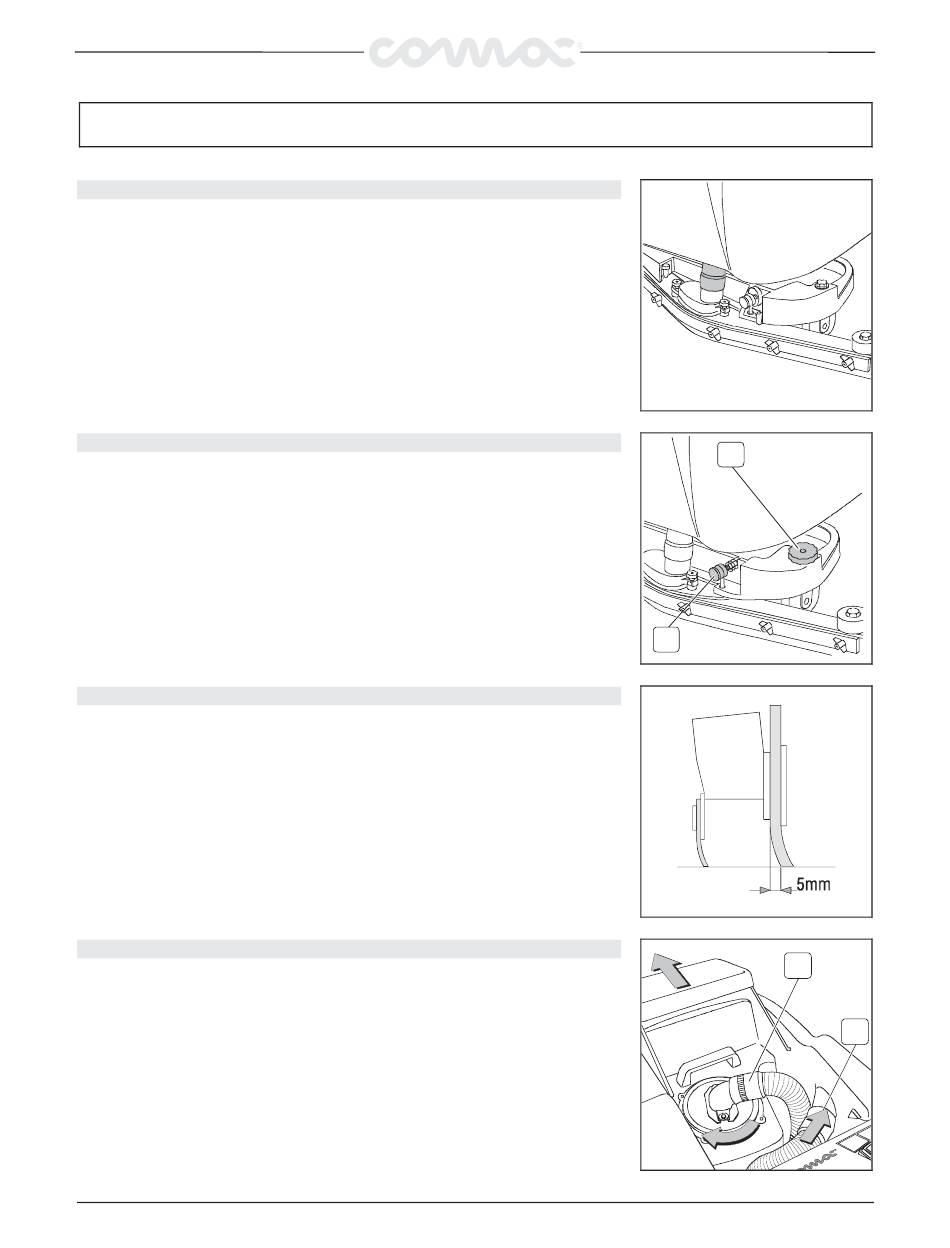

MONTAGE SUCEUR

MONTAGE SUCEUR
14. 14. MONTAGE SUCEUR MONTAGE SUCEUR
Le suceur est livré démonté pour des exigences d'emballage. Il doit être monté comme
indiquée sur la figure. Passer ensuite la goupille dans la tige du suceur.
Enclencher le flexible du suceur dans son manchon, en faisant attention que le flexible
soit à la droite du câble de soulèvement.
15. 15. 15. 15.

REGULATION HAUTEUR DU SUCEUR

REGULATION HAUTEUR DU SUCEUR REGULATION HAUTEUR DU SUCEUR REGULATION HAUTEUR DU SUCEUR
Le suceur a besoin d'être réglé en hauteur à cause de la taille de la bavette. Pour le
processus de réglage tourner le système d'ajustement (2) dans le sens inverse des
aiguilles d'une montre pour le lever et dans le sens des aiguilles d'une montre pour le
baisser.
Note: Note: Note: Note: Les roues droite et gauche doivent être réglées de manière identiques des deux
côtés pour que le suceur soit parallèle au sol.
16. 16. 16. 16.

REGULATION INCLINAISON SUCEUR

REGULATION INCLINAISON SUCEUR REGULATION INCLINAISON SUCEUR REGULATION INCLINAISON SUCEUR
Pendant le travail, la bavette arrière doit être légèrement recourbée vers l'arrière et sur
toute la longueur du suceur sur une hauteur de 5mm. S'il est nécessaire d'augmenter
l'inclinaison de la bavette sur la partie centrale, repousser le corps du suceur sur
l'arrière et tourner l'ajustement du suceur (1) dans le sens inverse des aiguilles d'une
montre. Si l'inclinaison de la bavette est à augmenter sur les extrémités du suceur,
tourner l'ajustement dans le sens des aiguilles d'une montre. A la fin de l'exploitation
bloquer l'écrou de réglage.
17. 17. 17. 17.

RESERVOIR DE RECUPERATION

RESERVOIR DE RECUPERATION RESERVOIR DE RECUPERATION RESERVOIR DE RECUPERATION
Ouvrir le couvercle et contrôler que le couvercle d'aspiration (2) soit correctement
bloqué avec le détromper dans son logement et en tournant dans le sens horaire et que
l'ensemble soit correctement raccordé au flexible qui vient du moteur d'aspiration.
Vérifier aussi que le flexible du suceur (1) soit correctement monté dans son siège et
que le bouchon du tuyau de vidange, situé à l'avant de la machine, soit fermé.
PREPARATION DE LA MACHINE PREPARATION DE LA MACHINE
PREPARATION DE LA MACHINE PREPARATION DE LA MACHINE
56
2
1
2
1
