INTER, MAINFLINGEN (RFA) pour DCF 77), le presse étoupe vers le bas
L'orientation est bonne si :
· les voyants se trouvant dans l'antenne et sur le Microquartz clignotent une fois
par seconde.
· Le son à l'écouteur est net et s'il disparaît une fois par seconde (antenne AD10).
Fixer l'antenne sur son support.
Fermer l'antenne en faisant attention à l'étanchéité de la boîte.
Nota : L'horloge se synchronise automatiquement après 5 à 15 minutes, toutefois en cas
d'environnement difficile la synchronisation peut nécessiter jusqu'à 24 heures.

PROGRAMMATION DE LA DISTRIBUTION HORAIRE

Le Microquartz 6 permet de réaliser divers types de distribution horaires par utilisation de la
sortie ligne d'horloges et de 1, 2 ou 3 circuits de programmation.
L'appareil est livré réglé sur : Impulsions minute 24V.
Pour obtenir d'autres types d'impulsions, programmer en utilisant les 3 touches :
RESET, SECONDES et VALIDATION
- Enlever le capot
- Placer l'interrupteur du clavier sur ON
- Appuyer 4 fois sur la touche RESET
La visu affiche :
PO = choix du type d'impulsion de distribution horaire
Code sur
VISU

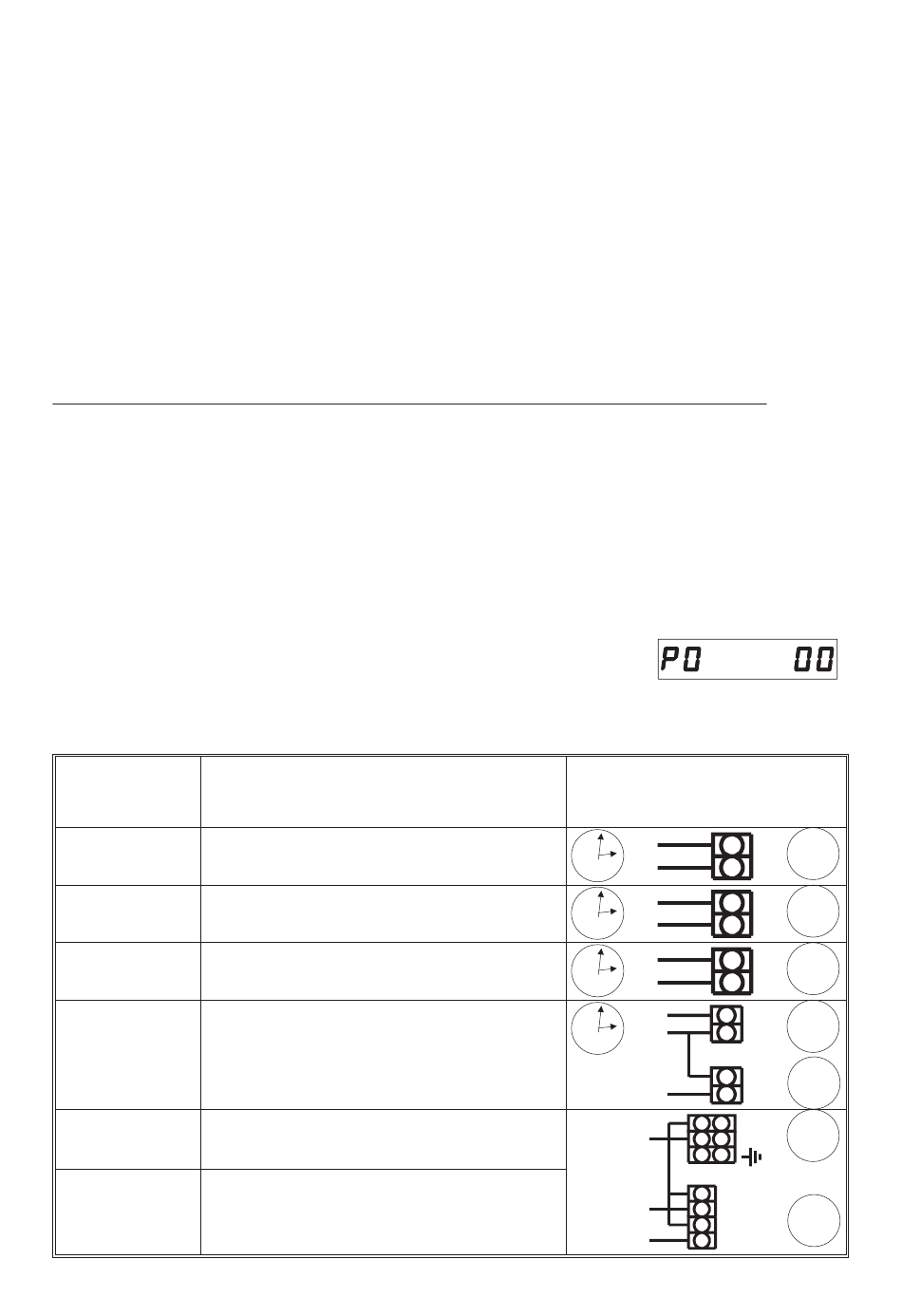

PO 00
PO 01
PO 02
PO 03
PO 04
PO 05
6
Type d'impulsion
Minute 24 V // polarisé
1/2 minute 24 V ou série
SR2 (recalage horaire 59' 2 fils)
SR3 (recalage horaire 59' 3 fils)
D1 D2 impulsions min. 220 V 3
fils + minute 24 V
D1 D2 impulsions min. 220 V 3
fils + 1/2 minute 24 V
Bornier de sortie
PC
AB
C
A
6
B
220
N
0
D1
5
6
D2
18
18
18
18
15
19
15
