139272_Rév_A 5/18/2011
Manifold principal
Raccord de conduit
de 4 po

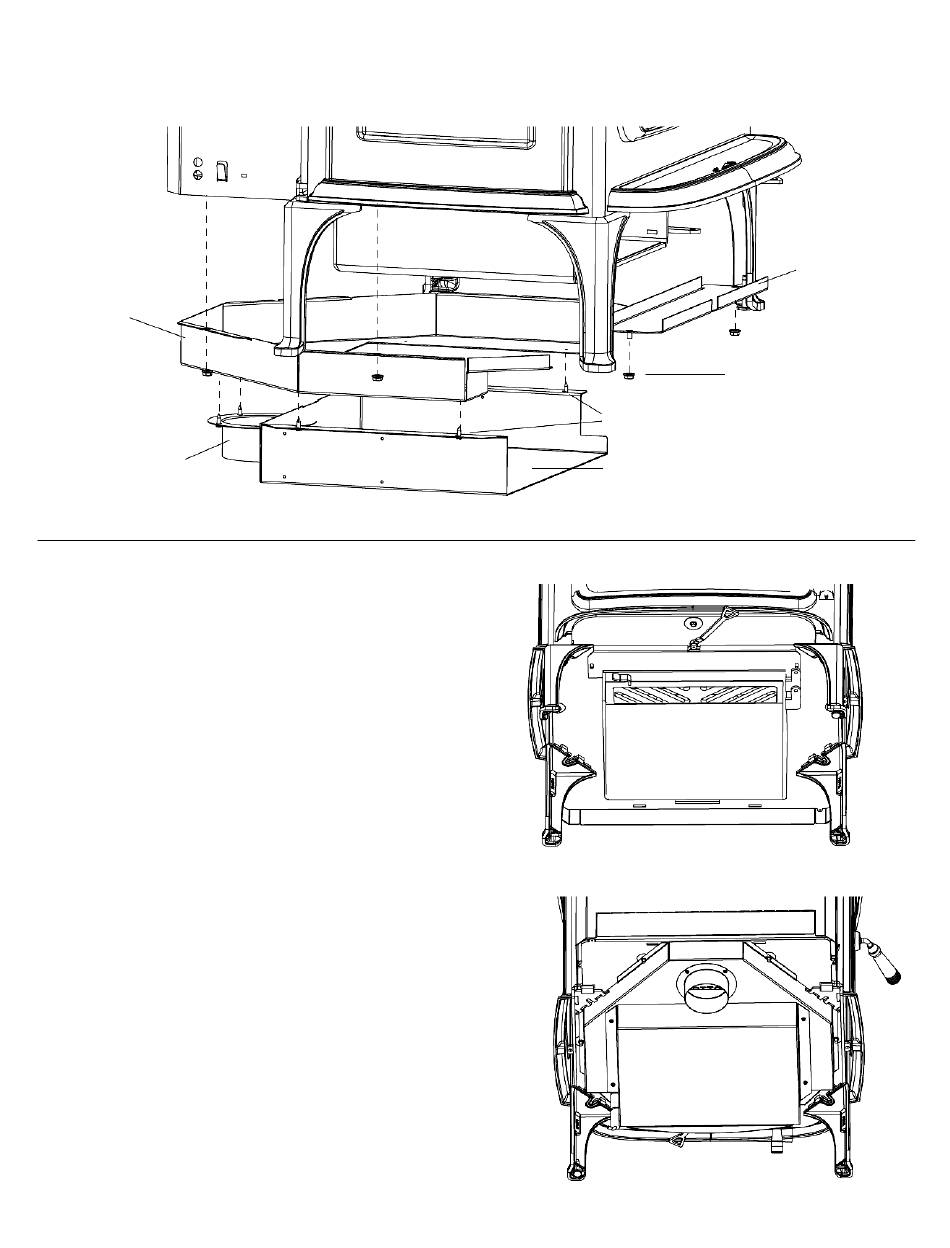

Figure 22. Identification et positionnement des pièce du kit de prise d'air extérieur.
7.2 Kit de prise d'air extérieur (n 157320)
Contenu :
• Manifold avant
• Raccord de conduit de 4 po • Écrous hex. M6 (6)
• Écran thermique inférieur
pour prise d'air extérieur
Vous devez vous procurer les composants additionnels
suivants, disponibles dans toute quincaillerie :
• Couvercle protecteur pour prise d'air extérieur
• Grillage anti-rongeurs
• Conduit de 4 po
• Collets de serrage pour conduit de 4 po (2)
1. Installez le manifold avant tel que montré aux Fig. 22
et 23. Fixez en place au-dessus du compartiment à
cendres, entre les pattes avant du poêle.
2. Fixez le manifold principal aux quatre tiges au bas du
poêle, et aux deux tiges du manifold avant, en utilisant
les six écrous hexagonaux fournis.
3. Fixez l'écran thermique inférieur (pour prise d'air
extérieur) au bas du manifold principal, avec 4 vis à
tôle #8 x 12 mm.
4. Fixez le raccord de conduit au manifold principal avec
4 vis à tôle #8 x 12 mm.
5. Raccordez le conduit d'air extérieur (non fourni) au
raccord de conduit, en utilisant un collet de serrage.
20
o
• Manifold principal
• Vis à tôle #8 x 12 mm (8)
Vis à tôle #8 x 12 mm
Écran thermique inférieur
pour prise d'air extérieur
MANIFOLD AVANT
Figure 23. Positionnement du manifold avant.
Figure 24. Assemblage final.
Manifold avant
Écrous hex. M6
