139272_Rév_A 5/18/2011
La surface de section transversale de la gaine d'une
cheminée sans paroi exposée à l'extérieur au-dessous
de la ligne de toit, ne doit pas être plus que trois fois
supérieure à celle de la buse d'évacuation du poêle.
La surface de section transversale de la gaine d'une
cheminée ayant une ou plusieurs parois exposées à
l'extérieur au-dessous de la ligne de toit, ne doit pas être
plus que deux fois supérieure à celle de la buse
d'évacuation du poêle
Si la gaine de cheminée est trop large pour ce poêle, une
nouvelle gaine de cheminée approuvée de dimension
adéquate doit être installée.
Une nouvelle tôle de blocage du registre doit être
installée autour du tuyau de raccordement, fixée au
cadre de soutien du registre, et scellée avec un scellant
approprié (généralement du Silicone haute température).
3.3 Cheminées préfabriquées
Au moment de raccorder le poêle Jøtul F 50 TL à une
cheminée préfabriquée en métal, suivez toujours les
instructions du fabricant de tuyau et assurez-vous
d'utiliser les composants exigés. Ceci inclut
généralement un «adaptateur de tuyau de fumée» qui est
fixé à la section inférieure de la cheminée métallique et
permet d'y raccorder le tuyau de cheminée avec deux vis
à tôle. Voir Fig. 11.
Chapeau d'évacuation
homologué
Solin
Collet de solin

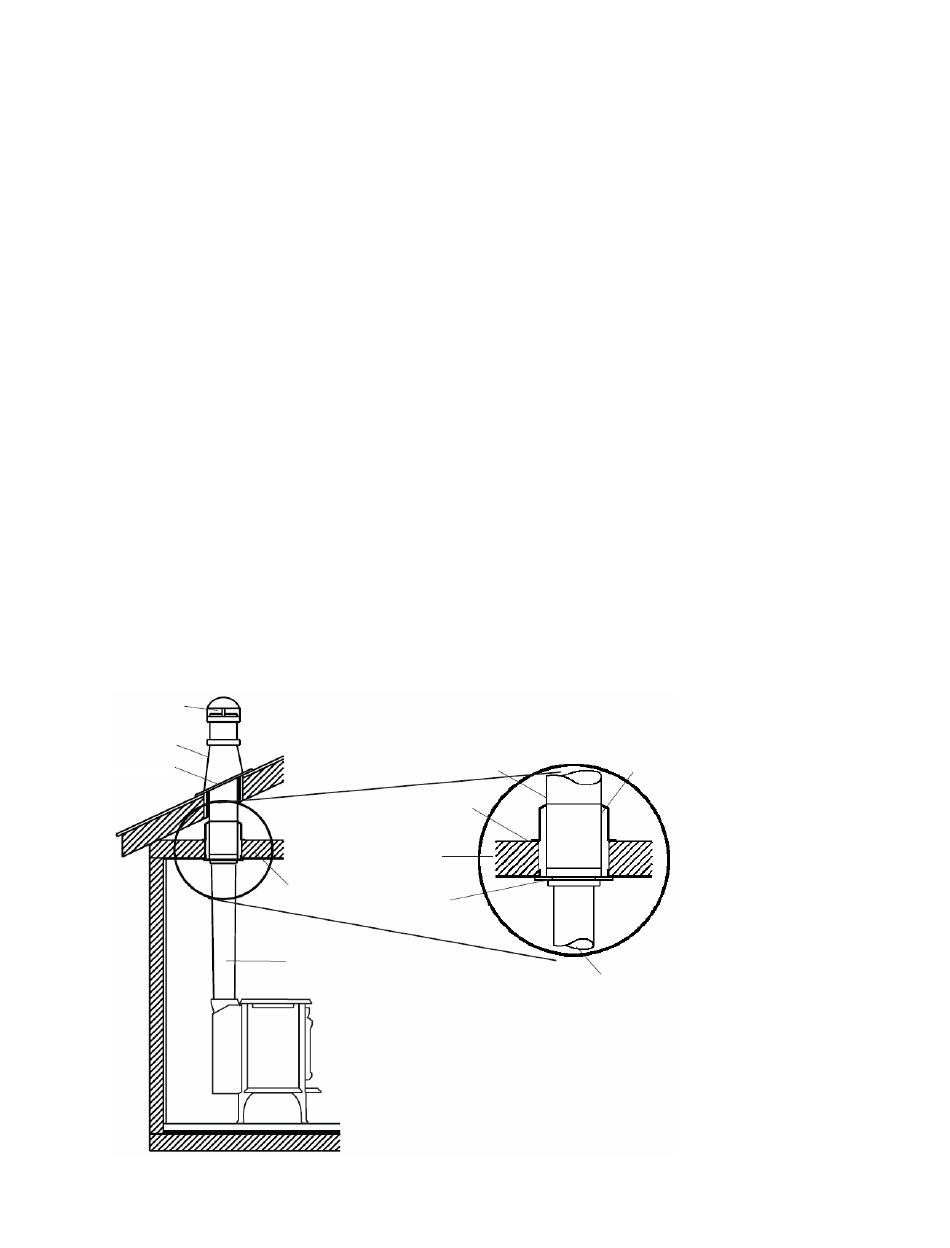

Figure 11. Cheminée préfabriquée homologuée de Type HT.
10
Cheminée homologuée
Dégagement
spécifié
Solives de plafond
combustibles
Solives de plafond
combustibles
Support
de plafond
Tuyau de
raccordement
de cheminée
3.4 Installation dans une maison mobile
Le poêle Jøtul F 50 TL est approuvé pour installation dans
les maisons mobiles (préfabriquées), à condition de suivre
les exigences suivantes :
1. Tous les composants de cheminée, incluant les sections
de cheminée, les supports, le pare-étincelles, etc., doivent
être conformes à la norme UL 103 («Standard for Factory-
built Chimneys for Residential Type and Building Heating
Appliances») et/ou CAN/ULC-S629 («Standard for 650°C
Factory-built Chimneys»).
2. La cheminée doit être fixée directement au poêle et
dépasser d'au moins 3 pieds (0,9 m) au-dessus du toit. La
terminaison doit être au moins 2 pieds (0,6 m) au-dessus de
la plus haute élévation de toute partie de la maison mobile
située à moins de 10 pieds (3 m).
3. Pour permettre le transport de la maison mobile, la termi-
naison de cheminée doit être facilement démontable à une
élévation de moins de 13,5 pieds (4,1 m) au-dessus du sol,
et réinstallable sans outils spéciaux ni procédure spéciale.
4. Un pare-étincelles doit être installé sur la terminaison.
5. Le raccordement direct du poêle à une prise d'air
extérieur est exigé. Utilisez le Kit de prise d'air extérieur,
o
n
157320. N'utilisez aucune pièce de substitution ni autre
méthode ou dispositif de raccordement. Voir la Section 7.0,
en Annexe.
6. Le poêle doit être fixé au plancher de la maison mobile.
Utilisez le Kit de fixation pour plancher de maison mobile,
o
n
157321.
AVERTISSEMENT : N'installez pas dans une
chambre à coucher. ATTENTION : L'intégrité
structurelle du plancher, des murs et du plafond/toit
de la maison mobile doit être maintenue.
Écran
thermique
de grenier
Tuyau de
raccordement
de cheminée
