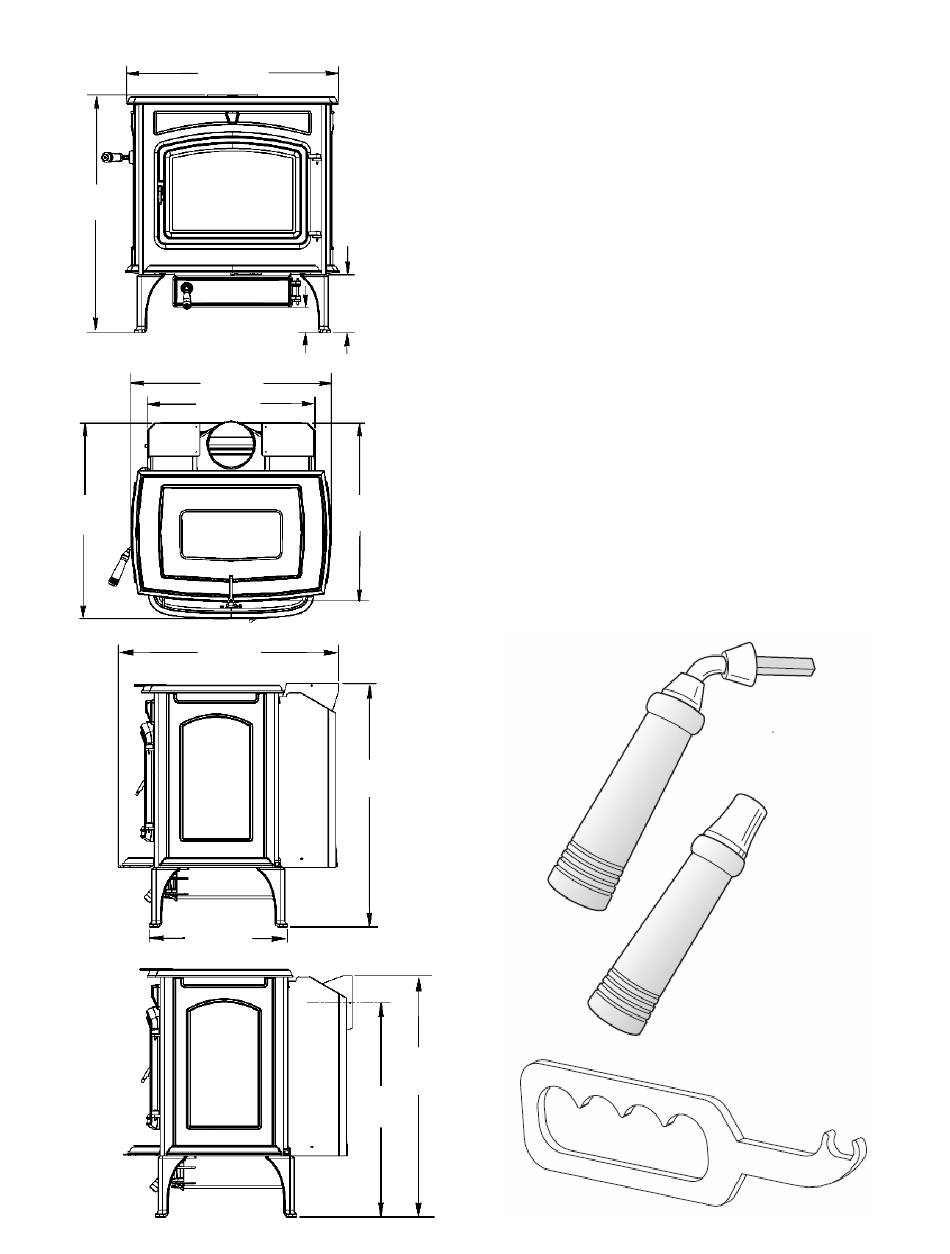

Surface vitrée de
30 5/8 po
15 ½ po x 10 ½ po
(779 mm)
26 7/8 po
(681 mm)
Buse d'évacuation
sur le dessus
(440 mm)
Buse d'évacuation
à l'arrière
27 1/4 po
(692 mm)
7 1/2 po
(190 mm)
30 1/4 po (82 mm)
Plaque de base
27 1/2 po
(698 mm)
23 po
(584 mm)
24 1/2 po
(623 mm)
27 5/8 po
(702 mm)
30 5/8 po
(778 mm)
17 3/8 po
26 3/4 po
(667 mm)
1.0 Installation
Si cet appareil de chauffage à combustible solide n'est
pas installé correctement, cela peut causer un incendie
du bâtiment. Pour votre sécurité, suivez les directives
d'installation. Contactez les responsables du code du
bâtiment ou de la sécurité-incendie de votre région,
concernant les restrictions et exigences d'inspection
d'installation en vigueur dans votre région.
Les agents locaux de votre localité ont l'autorité finale pour
déterminer si une installation proposée est acceptable. Toute
exigence d'une autorité locale ayant juridiction qui ne serait
pas spécifiquement traitée dans le présent manuel, renvoie à
la norme NFPA 211, et aux codes locaux (aux États-Unis), ou
à la norme CAN/CSA-B365-M et aux codes locaux (au
Canada).
1.1 Déballage du poêle
Inspectez le poêle pour vous assurer qu'il n'est pas
endommagé. Contactez immédiatement votre détaillant si
vous découvrez un dommage quelconque. N'installez pas ce
poêle s'il présente des dommages évidents.
Contenu :
•
Poignée de porte avant
•
Outil pour la porte de chargement supérieure
•
Poignée du déflecteur et fixations
•
Écran thermique inférieur
•
Écran thermique de la buse d'évacuation
•
Gants protecteurs
•
Clé hexagonale 3 mm
•
(4) Vis à tôle #8 x 12
Poignée du
déflecteur
30 po
(762 mm)
Figure 1. Les poignées amovibles ne sont pas
conçues pour être fixées en permanence.
139272 Rév_A 5/18/11
Poignée de la
porte avant
Outil pour la porte de
chargement supérieure
5
