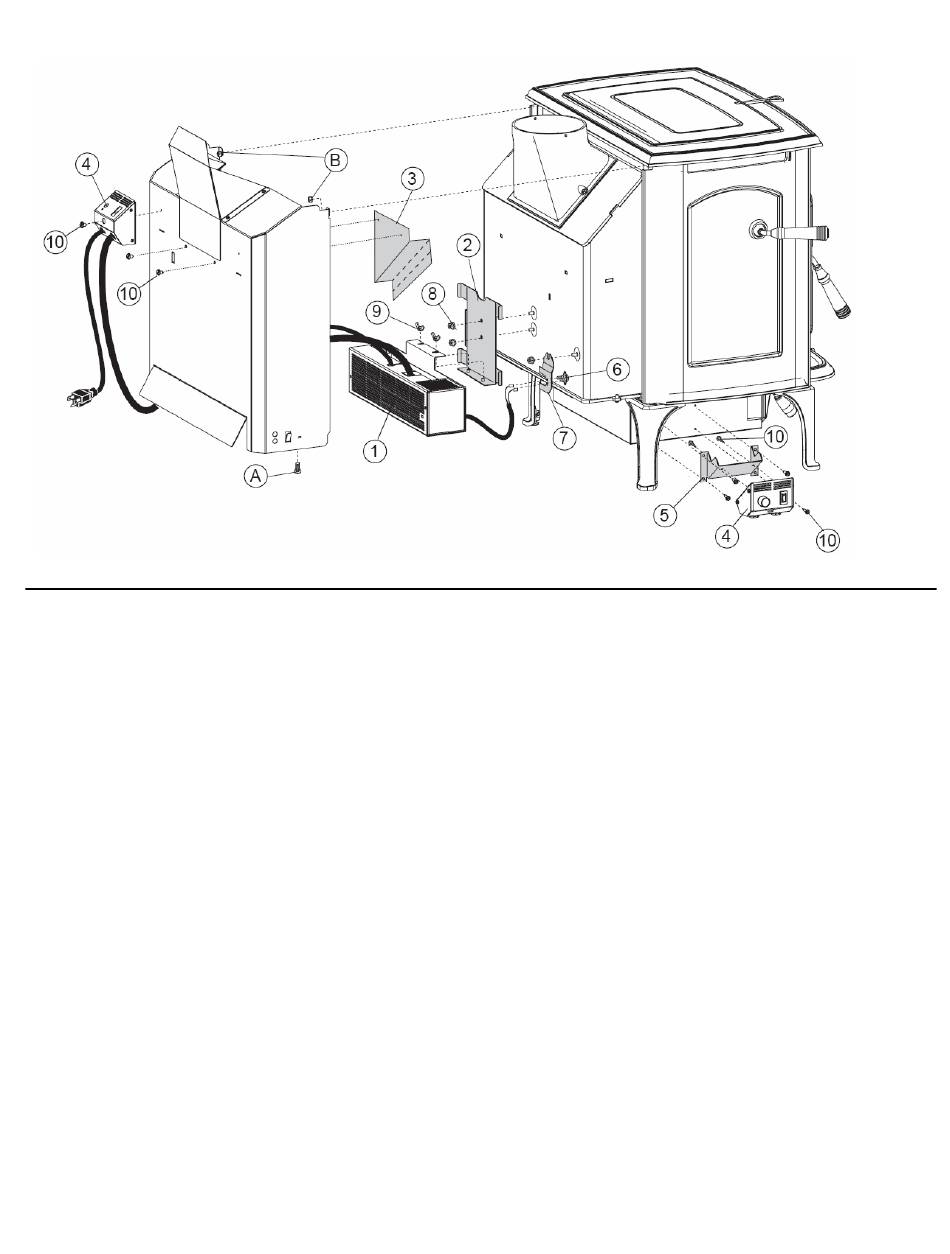

Figure 21. Pièces du système de ventilateur.
1.
Ensemble de ventilateur
2.
Support du ventilateur
3.
Déflecteur d'air
4.
Boîte de contrôle
5.
Support de la boîte de contrôle
2. Fixez le déflecteur d'air :
Pliez les languettes du déflecteur à la line perforée, tel
que montré à la Fig. 21. Fixez le déflecteur au côté
intérieur du panneau arrière en utilisant deux vis à tôle
#8 X 12.
3. Fixez le support de fixation du ventilateur aux deux
tiges centrales à l'arrière du poêle, en l'orientant tel que
montré à la Fig. 21, en utilisant deux écrous
hexagonaux M6.
4. Fixez le ventilateur au support de fixation avec les
deux écrous à oreilles.
5. Fixez le support du thermostat «Snapstat» à la tige
inférieure derrière le poêle en l'orientant tel que montré.
6. Installation du thermostat «Snapstat» :
Insérez le thermostat (Snapstat) en place entre le poêle
et le support.
Connectez l'un des fils du thermostat à l'une des
bornes du thermostat.
7. Réinstallez le panneau arrière en utilisant les vis et
écrous retirés précédemment.
8. Installez la boîte de contrôle : La boîte de contrôle
peut être fixée au côté du poêle le plus près de la prise
de courant.
Installation pour poêle autoportant :
Fixez la boîte de contrôle à l'un des deux côtés du
panneau arrière en utilisant une clé à douille 1/4 po et
une vis à tôle #8 x 12, tel que montré à la Fig. 21.
6. Thermostat «Snapstat» (à rupture brusque)
7. Support du thermostat «Snapstat»
8. Écrous hex. à épaulement M6 (3)
9. Écrous à oreilles M6 (2)
10. Vis à tôle #8 x 1/2 po (9)
Installation dans une alcôve ou dans l'âtre d'un foyer :
Fixez le support de fixation de la boîte de contrôle à
l'arrière de la boîte de contrôle avec deux vis à tôle
#8 x 12.
Fixez la boîte de contrôle (dans son support) au côté
de l'écran thermique inférieur avec quatre vis à tôle
#8 x 12.

Fonctionnement du ventilateur

Le ventilateur est contrôlé par le thermostat à rupture
brusque «Snapstat» (qui déclenche à une température
préétablie) et qui fonctionnera seulement lorsque
l'interrupteur de contrôle est positionné à «AUTO». Une
fois le feu bien pris, le thermostat «Snapstat»
déclenchera à une température préétablie pour démarrer
le ventilateur. La vitesse du ventilateur peut être ajustée
manuellement avec le bouton du rhéostat. Le ventilateur
s'arrêtera automatiquement lorsque le poêle refroidira. Si
vous ne désirez aucune circulation d'air par ventilateur
activé automatiquement, placez l'interrupteur de la boîte
de contrôle en position «MANUAL».
Entretien
Déconnectez l'alimentation électrique. Utilisez un
aspirateur pour nettoyer le ventilateur au moins une fois
par an, ou plus souvent s'il y a des animaux dans la
maison.
139272 Rév_A  5/18/11
19
