Réglage Du Mécanisme D'ouverture De Porte; Sortie De Fumées À L'arrière; Mise À Niveau De L'appareil - Jøtul F 164 Manuel D'installation

LA SUISSE/LA BELGIQUE
4.5 Réglage du mécanisme
d'ouverture de porte
Le produit est livré avec le mécanisme de fermeture automatique
de porte pré-installé. Ce dernier peut être réglé si besoin est.

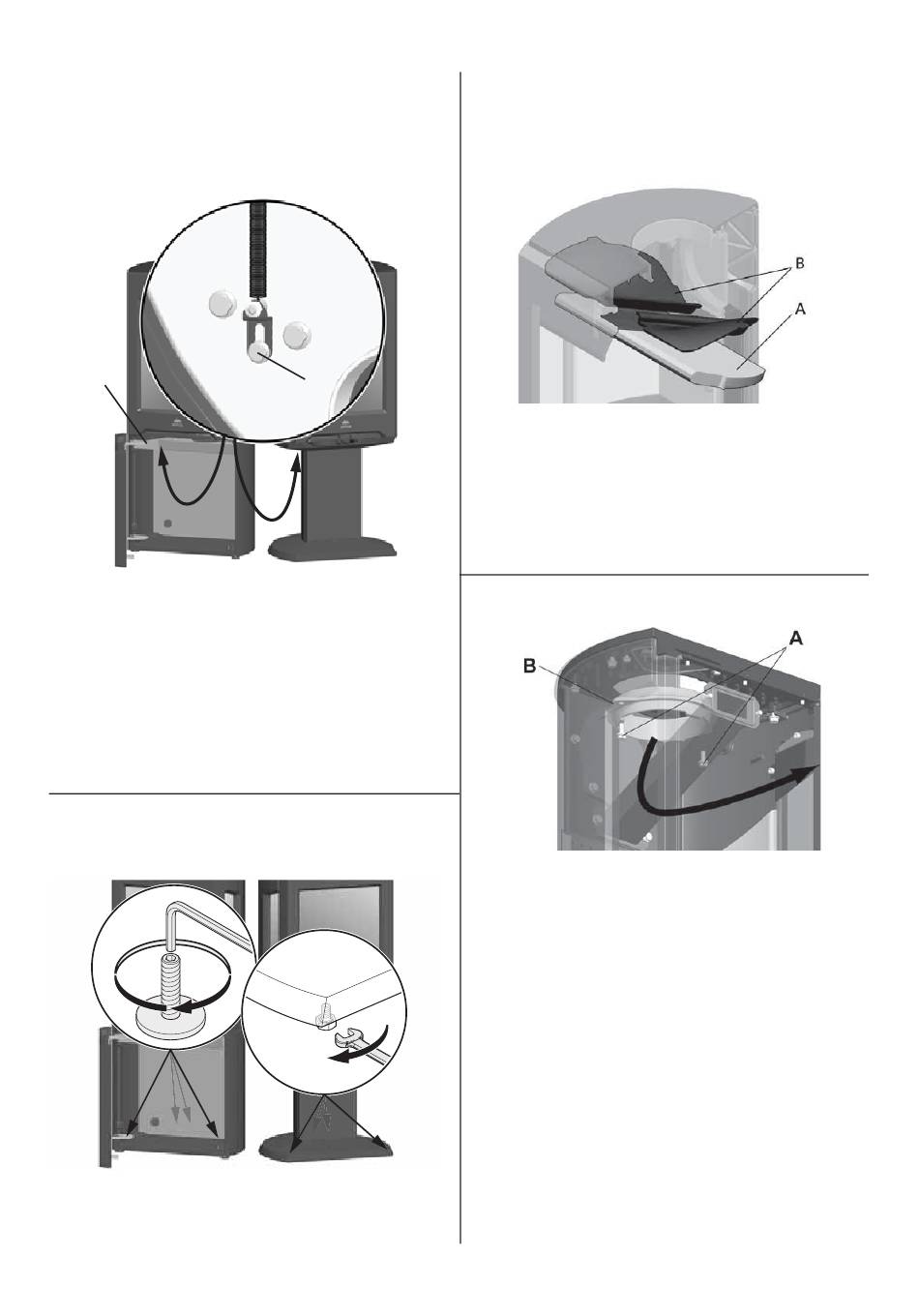

Fig. 4
A
Pour Jøtul F 164 et Jøtul F 165:
1. Déposez le bouclier thermique (fi g. 4 A).
2. Desserrez les vis (fi g. 4 B).
3. Réglez le ressort en déplaçant le support.
4. Serrez la vis.
5. Remontez le bouclier thermique.
Pour Jøtul F 166 et Jøtul F 167:
1. Desserrez les vis (fi g. 4 B).
2. Réglez le ressort en déplaçant le support.
3. Serrez la vis.
4.6 Mise à niveau de l'appareil
Fig. 5
Remarque : Si la plaque de sol en verre en option doit être
installée, la base doit être soulevée d'environ 6 mm par rapport
au sol, de sorte qu'elle puisse être poussée sous le bord avant
de la base.
40
4.7 Sortie de fumées à l'arrière
L'appareil est livré avec la buse pour un raccordement dessus.
N.B. Procéder comme suit pour le raccordement arrière :
Fig. 6
B
1.
2.
3.
4.
5.
Fig. 7
6. Dévisser les vis (fi g. 7 A) et retirer la buse (fi g. 7 B) par
Soulevez délicatement le défl ecteur inférieur
Déposez l'une des plaques de doublage latérales en la
soulevant légèrement pour la dégager. (Si vous utilisez
des outils, n'oubliez pas qu'une manipulation brutale peut
endommager les plaques de vermiculite).
Retirez le défl ecteur.
Retirez l'autre plaque de doublage latérale.
Retirez les défl ecteurs supérieurs (fi g. 6 B).
l'intérieur de la chambre de combustion.
(fi g. 6 A).
