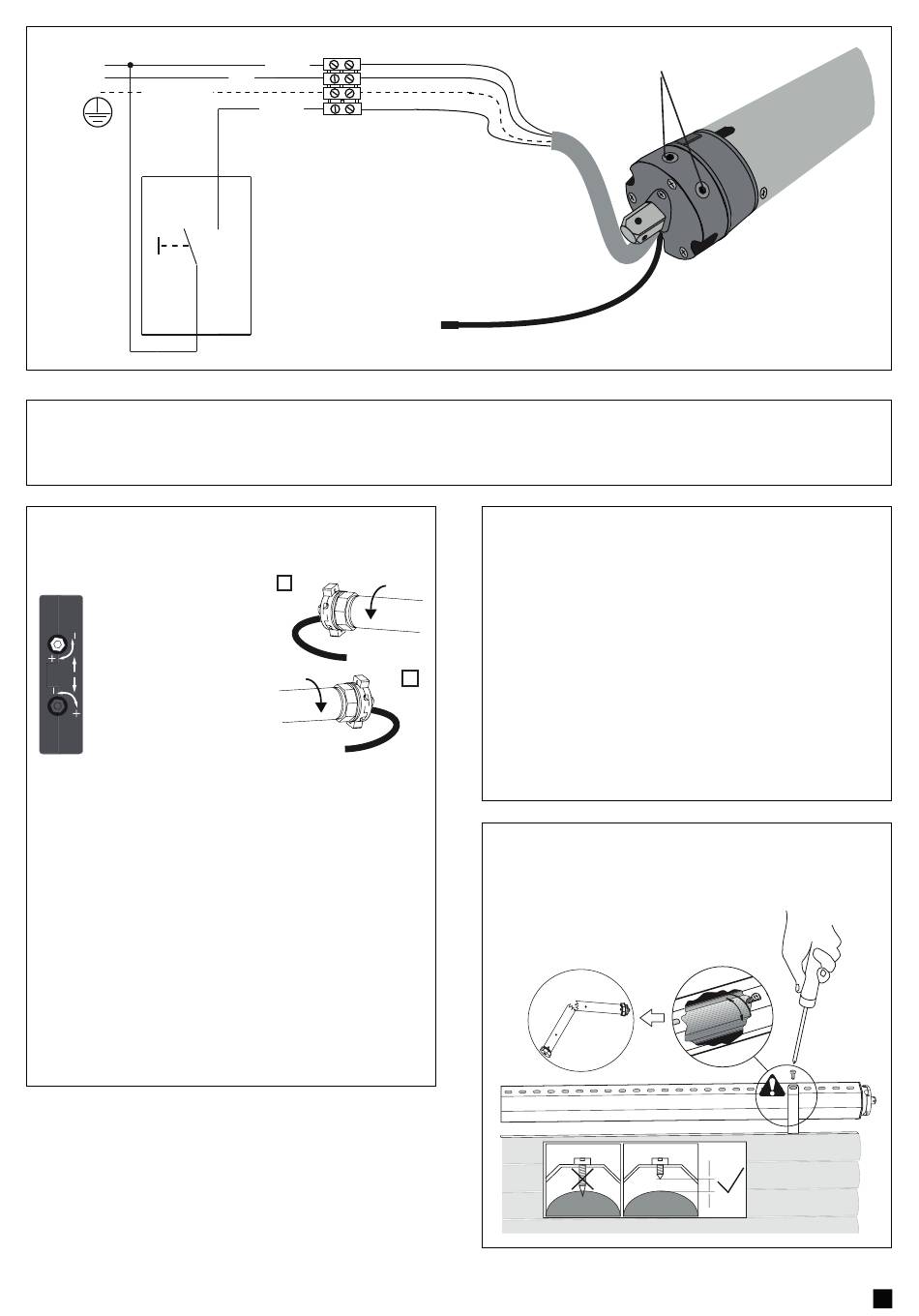

2. MOTORAANSLUITING
L
Netz
N
geel / groen
FABRIEKSINSTELLING
De eindposities van de rolluikmotor worden in de fabriek op een kleine afstand (klein venster) ingesteld en behoeven slechts aan de werkelijke behoefte te worden aan-
gepast. Zie onder punt 3: Instellen van de eindposities De meegeleverde draadloze afstandsbediening (handzender) is reeds in de fabriek geprogrammeerd. Wanneer de
functie omgekeerd d.w.z. de toets voor omhoog heeft de functie voor de neerwaartse richting, dan kan dit worden gewijzigd. Zie onder: Invoeren van de eerste draadloze
afstandsbediening.

3. AFSTELLING VAN DE EINDSTANDEN

„Open" en „Dicht"
+ = stopt later
– = stopt vroeger
De pijlen laten de oprol richting zien bij links-of
rechtsinbouw.
De onderste instelschroef is steeds voor het bovenste eindpunt, de
bovenste steeds voor het onderste eindpunt, ongeacht of de motor van
rechts of van links in de as wordt geschoven.
Mijn rolluikkast is:
A. een linksinbouw. Ik kijk in de kast en de eindschakelaar van de
motor bevindt zich aan de linkerkant (zie afb. L1)
Wit = eindschakelaar ONDER
Rood = eindschakelaar BOVEN
B. een rechtsinbouw. Ik kijk in de kast en de eindschakelaar van de
motor bevindt zich aan de rechterkant (zie afb. L2)
Rood = eindschakelaar ONDER
Wit = eindschakelaar BOVEN
LEES DE VOLGENDE AANWIJZINGEN ZORGVULDIG DOOR,
VOORDAT U DE INSTELLING VAN DE EINDPOSITIES UITVOERT.
OMHOOG/OMLAAG-toets (afstandsbediening of schakelaar) indrukken
en de rolluikaandrijving in de bewegingsrichting omlaag laten lopen tot
hij vanzelf uitschakelt en vervolgens (dan pas!)......
bruin
blauw
zwart
Eenpolige Drukknop
1
Motorkabel
Antenne
4. ROLLUIKPANTSERING AAN DE AS BEVESTIGEN
Het onderste eindpunt is hiermee al ingesteld.Met behulp van de
instellingsschroef kan verder afgesteld worden. Aandrijving naar boven
laten bewegen. Schakelt deze te vroeg uit, moet de onderste instelschroef in
de plus-richting worden versteld.
Met elke volledige slag van deze schroef wordt de afstand verlengd met
ca. 40° van een omwenteling van de motor. De motor moet een hand-
breedte onder het vensterframe stoppen, anders moet de instelschroef in
de min-richting worden versteld. Vervolgens moet de aandrijving een stuk
terug en vervolgens weer naar boven worden bewogen om het resultaat te
2
controleren.
Het kan zijn dat de aandrijving uitschakelt omdat deze na enkele cycli een
hoge temperatuur heeft bereikt. Na een afkoelperiode van ca. 15 - 20 minu-
ten is deze weer gereed voor gebruik.
Houd er rekening mee dat de eindschakelaars van de aandrijving
alleen correct functioneren wanneer de aandrijving correct en volledig
in de as is ingebouwd.
Aanwijzing: Om het rolluikpantser aan de as te bevestigen,
UITSLUITEND korte bevestigingsschroeven gebruiken. Te lange schroeven
kunnen resulteren in beschadigingen aan de motor. Aanbevolen bevestiging
van het pantser is schroefloos met behulp van de veerbandhaken (worden
vastgehaakt).
23
Instelschrouven voor
eindschakelaars
nl
