Utilisation en conformité
Les entraînements tubulaires de type RPD15F - RPD25F sont exclusivement prévus pour l'actionnement de volets roulants et de systèmes de stores. Ils
servent à ouvrir et fermer les installations qu'ils équipent et ne font que remplacer la personne qui les utilise. Les moteurs tubulaires ne doivent donc équiper
que des volets roulants et stores pare-soleil en parfait état. Toute installation dont la manoeuvre semble difficile doit être mise en état et toute pièce défec-
tueuse doit être remplacée avant d'être équipée d'un moteur tubulaire. Seul un volet roulant et store en parfait état permet de garantir un fonctionnement de
l'installation en toute sécurité et permet d'éviter tout dégât lors de manoeuvres d'ouverture et de fermeture automatiques préprogrammées. Toute utilisation dif-
férente ou dépassant ce cadre est considérée comme non conforme. En cas d'utilisation des commandes et des entraînements à des fins différentes de celles précitées
ou en cas de modifications altérant la sécurité de l'installation, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi
que pour les dommages consécutifs. Pour le fonctionnement ou la remise en état de l'installation, respecter les indications du mode d'emploi. En cas de manipulation
incorrecte, le fabricant ou le revendeur décline toute responsabilité pour les dommages corporels ou matériels ainsi que pour les dommages consécutifs.
Conformément à la norme EN 60 335-2-97, les câbles de raccordement secteur de tous les entraînements doivent être installés à l'intérieur. Conformément à la directive
DIN18073, le couvercle du coffre de volet roulant doit être facilement accessible et amovible.
Charactéristiques techniques
Couple
Modèle
Diamètre
moteur
mm
Nm
RPD15F
45
15
RPD25F
45
25
Surface max.
(surface = longueur x largeur)
RPD15F
PVC
7,5m
2
ALU
6m
2
BOIS
3m
2
MARQUISE
1. INSTALLATION
Monter ou raccorder la conduite au boîtier de raccordement de la ligne de raccordement électrique selon les normes de construction et le code électrique.
L'ENTRAINEMENT EST PREMONTE ; LA DESCRIPTION EST FOURNIE A DES FINS DE CONTROLE!

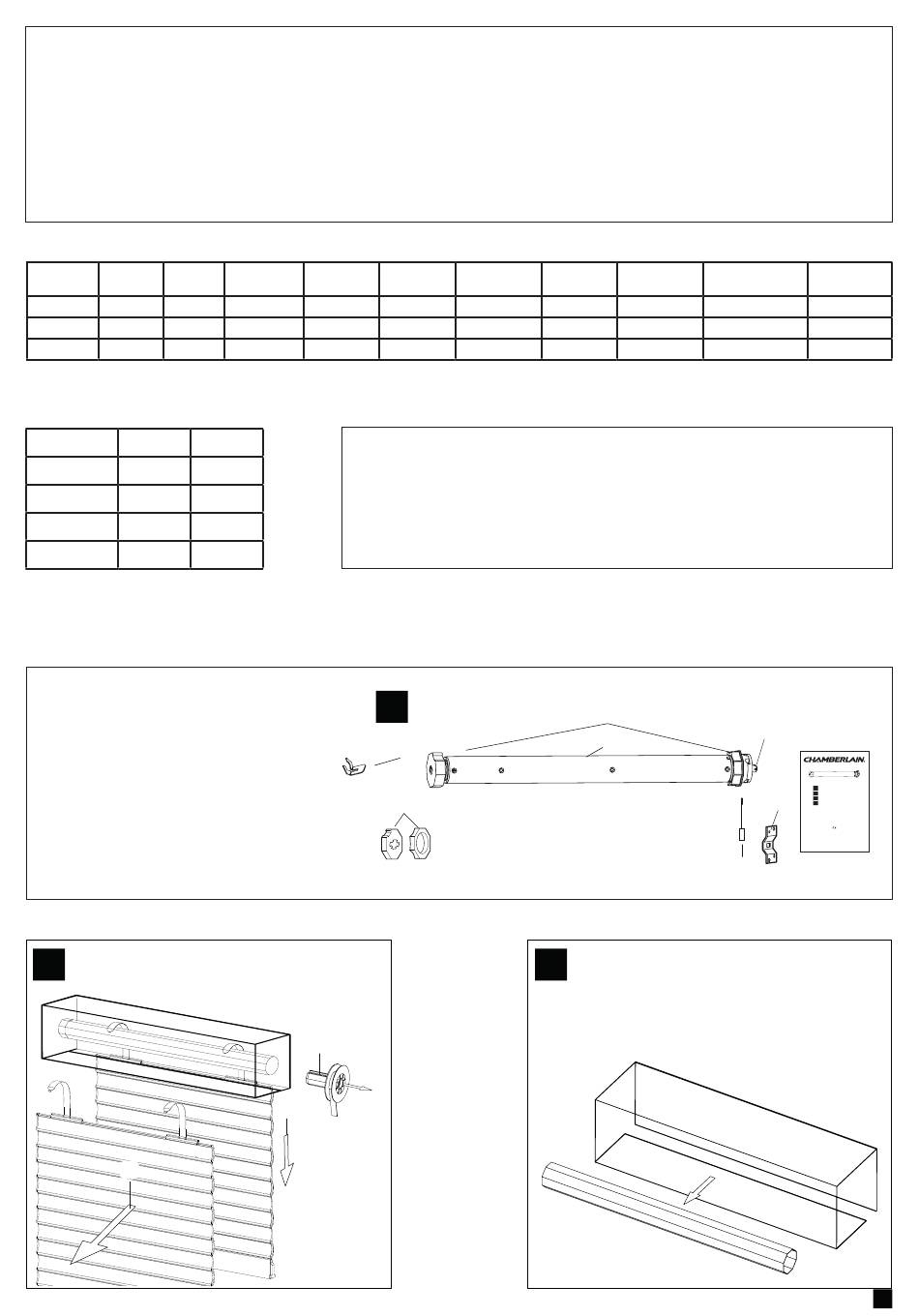

Contenu du kit
1. Moteur
2. Accessoire de réglage
3. Dispositif de sûreté de la roue
4. Clavette carrée
5. Adaptateur d'arbre
6. Palier mural
7. Notice de montage
Déroulez entièrement le volet roulant (a). Enlevez le tablier
B
de l'axe (b); Enlevez la commande manuelle (c).
b
Vitesse de
Puissance
rotation
tsr/min.
V
15
230
15
230
ORDRE DE MONTAGE ET ÉTAPES D'INSTALLATION
1. Montez l'opérateur (installation)
RPD25F
2. Câblez l'opérateur et raccordez-le (connexion du moteur)
3. Réglez les positions finales des volets roulants (la télécommande est déjà programmée).
10m
2
REMARQUE : si vous souhaitez que la touche MONTÉE / DESCENTE fonctionne dans le sens inver-
se DESCENTE / MONTÉE : vous ne pourrez procéder à cette modification que plus tard (voir point 5)!
8m
2
4. Accrochez le filet de sécurité des volets roulants (lamelles) et achevez l'installation.
5. Fonctionnement de la télécommande. (Modification du sens de rotation (MONTÉE / DESCENTE sur la
4,2m
2
télécommande et programmation de nouvelles télécommandes.)
11,5m²
c
a
Consomma-
Puissance
Fréquence
tion
absorbée
Hz
A
50
0,60
50
0,83
A
3
5
C
9
Consomma-
Temporisation de
tion en veille
déclenchement
W
W
133
1,4
191
1,4
5
1
2
Retirez l'axe.
Capacité du
fin de course
min
tr
4
25
4
25
4
7
Rohrmotor RPD10 -RPD15 - RPD25 - RPD40
de
Automatisches Öffnen und Schließen von Rollladen
Moteur tubulaire RPD10 -RPD15 - RPD25 - RPD40
6
fr
Ouvre et ferme automatiquement les volets roulants
Tubular Motor RPD10 -RPD15 - RPD25 - RPD40
en
Automatically Opens and Closes Shutters
Buismotor RPD10 -RPD15 - RPD25 - RPD40
nl
Voor het automatisch openen en sluiten van rolluiken
Chamberlain GmbH
Saar-Lor-Lux-Str. 19
66115 Saarbrücken
Germany
WEEE-Reg.Nr. DE66256568
www.chamberlain.eu
info@chamberlain.com
W1-709328C
2019, all rights reserved
