ELEKTRISCHE AANSLUITING
I J K
Nooit meer dan één motor op een schakelklok of
wandschakelaar aansluiten zonder scheidingsrelais als
toebehoren verkrijgbaar) (h), d.w.z. er is dan een
scheidingsrelais voor elke aangesloten motor nodig.
Volg, voor installatie van de motor aan de linkerkant, het
bedradingsschema exact zoals afgebeeld op de doos met het
bedieningselement. Voor de juiste draairichting bij een aan de rechterkant
geïnstalleerde motor moeten de elektriciteitsdraden (bruin & zwart) tussen
het bedieningselement en de motor worden verwisseld. (Zie de instructies
die in de doos zitten van het door u gekozen bedieningselement.)
Laat de elektrische aansluiting doen door een erkend elektricien
overeenkomstig de plaatselijk geldende elektriciteitsvoorschriften.

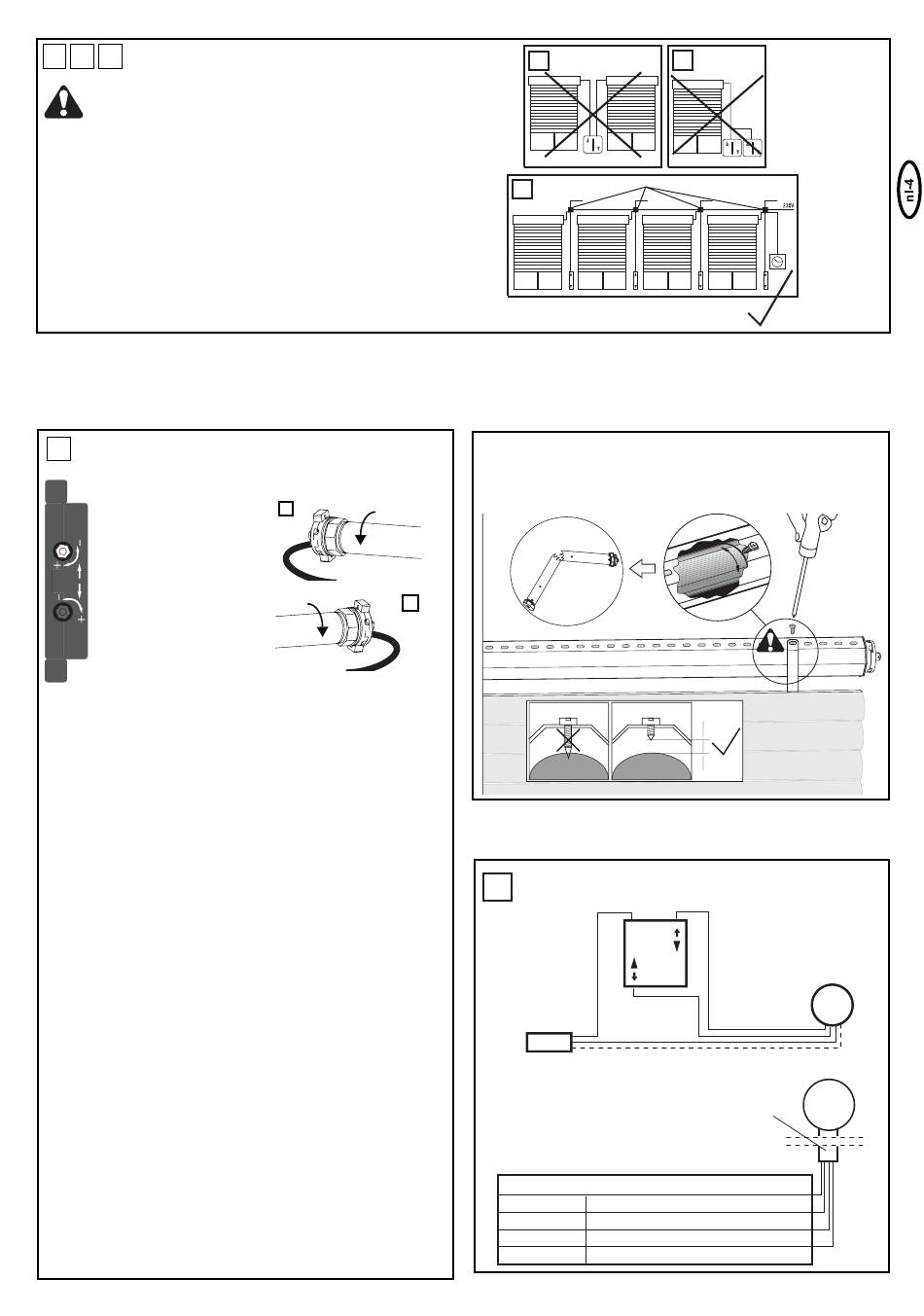

AFSTELLING VAN DE EINDSTANDEN

L
"Open" en "Dicht"
In het algemeen geldt:
+ = stopt later
– = stopt vroeger
#1 Witte schroef
#2 Rode schroef
Mijn rolluikkast is:
A: een linksinbouw. Ik kijk in de kast en de eindschakelaar van de
motor bevindt zich aan de linkerkant (zie afb. L1)
Wit = eindschakelaar ONDER
Rood = eindschakelaar BOVEN
B: een rechtsinbouw. Ik kijk in de kast en de eindschakelaar van de
motor bevindt zich aan de rechterkant (zie afb. L2)
Rood = eindschakelaar ONDER
Wit = eindschakelaar BOVEN
De onderste instelschroef is steeds voor het bovenste eindpunt, de
bovenste steeds voor het onderste eindpunt, ongeacht of de motor van
rechts of van links in de as wordt geschoven.
LEES DE VOLGENDE INSTRUCTIES NAUWKEURIG DOOR
VOORDAT U DE INSTELLING VAN DE EINDPOSITIES UITVOERT.
Sluit een geschikte schakelaar aan op het rolluik. Rolluikaandrijving
omlaag laten bewegen tot deze vanzelf uitschakelt en dan (en niet
eerder!) het rolluikpantser aan de as bevestigen.
Aandrijving naar boven laten bewegen. Schakelt deze te vroeg uit,
moet de bovenste instelschroef in de plus-richting worden versteld. Met
elke volledige slag van deze schroef wordt de afstand verlengd met ca.
40° van een omwenteling van de motor. De motor moet een
handbreedte onder het vensterframe stoppen, anders moet de
instelschroef in de min-richting worden versteld. Vervolgens moet de
aandrijving een stuk terug en vervolgens weer naar boven worden
bewogen om het resultaat te controleren.
Het kan zijn dat de aandrijving uitschakelt omdat deze na enkele cycli
een hoge temperatuur heeft bereikt. Na een afkoelperiode van
ca. 15 - 20 minuten is deze weer gereed voor gebruik.
Houd er rekening mee dat de eindschakelaars van de aandrijving
alleen correct functioneren wanneer de aandrijving correct en
volledig in de as is ingebouwd.
1
2
De pijlen laten de oprol
richting zien bij links-of
rechtsinbouw.
I
CRC1
K
Aanwijzing: Om het rolluikpantser aan de as te bevestigen,
UITSLUITEND korte bevestigingsschroeven gebruiken. Te lange
schroeven kunnen resulteren in beschadigingen aan de motor.
Aanbevolen bevestiging van het pantser is schroefloos met behulp van
de veerbandhaken (worden vastgehaakt).
Aansluiting van model CRS2
N
Schakelaar, vlak gemanteerd
L
netaansluiting
L1.2 (bruin)
230 V/50 Hz
N (blauw)
PE (geel/groen)
Kleurentabel voor besturingsschema
1 geel-groen aarddraad voor de installatie
2 blauw nuldraad
3 zwart
schakeldraad voor draairichting 1
4 bruin
schakeldraad voor draairichting 2
J
TCS1ED
M
TM
L1.1 (zwart)
M
Besturingsdraad
TM
4 x 0,75
