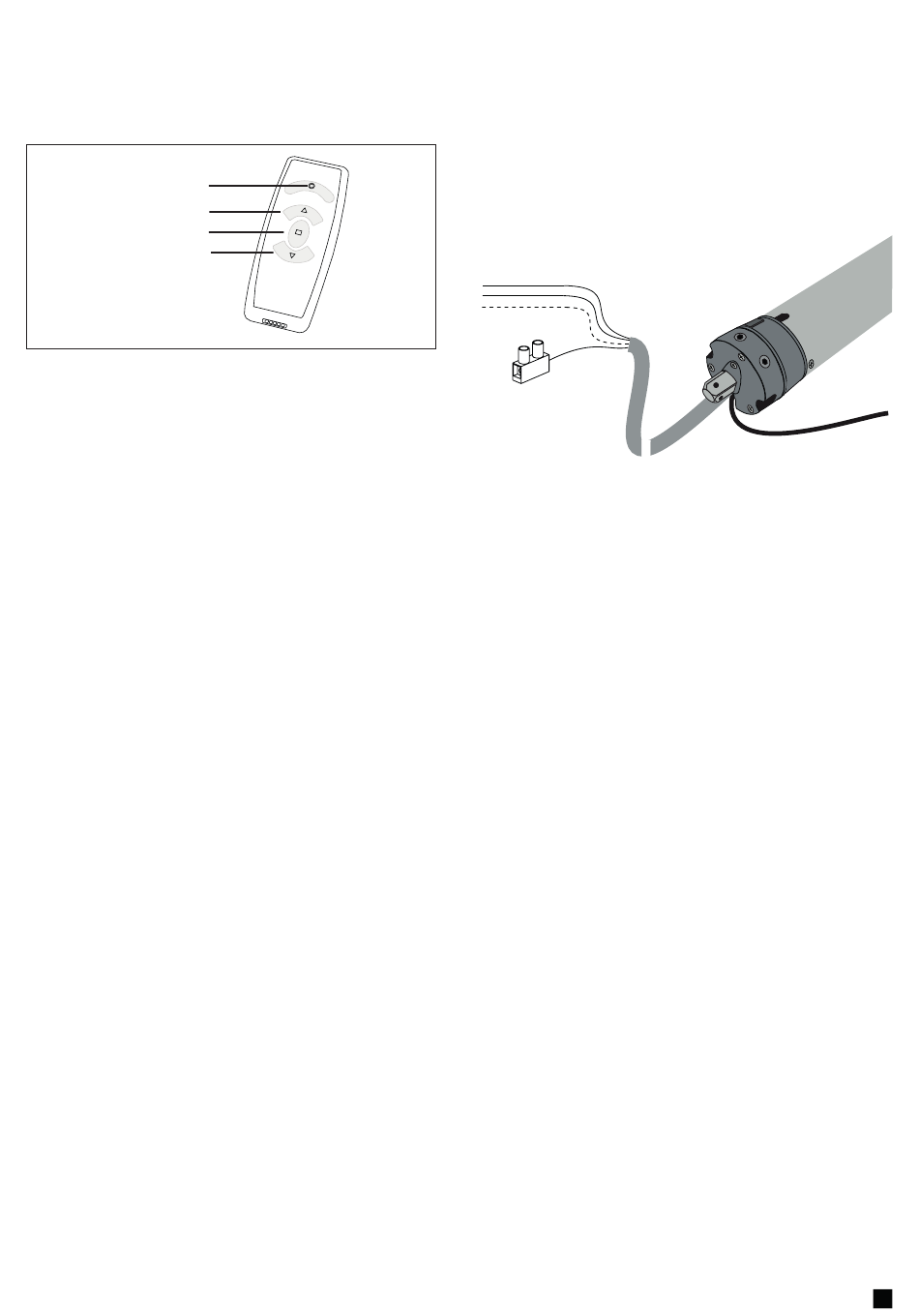

5. FONCTIONNEMENT DE LA TÉLÉCOMMANDE
La touche supérieure de la télécommande est normalement celle de la direction
MONTÉE (ouverture). La touche inférieure de la télécommande est normalement
celle de la direction DESCENTE (fermeture). La touche centrale arrête le volet
roulant dans chaque position (stop). Si pendant le mouvement de montée ou de
descente, vous appuyez sur la touche de l'autre direction, le moteur change de
direction.
DEL
Montée / (Descente)
STOP
Descente / (Montée)
Pile: 23A - 12 Volt
SUPPORT MURAL (ÉTUI):
Compris dans la livraison de toute télécommande à 1 canal et 6 canaux (sans vis
ni chevilles).
Attention ! Veillez à n'endommager aucun câble électrique pendant le montage,
notamment si le montage est réalisé à proximité d'interrupteurs électriques ou de
fiches. Veuillez contrôler préalablement le lieu de montage avec précision.
PROGRAMMATION DE TÉLÉCOMMANDES RADIO (ÉMETTEURS) :
Vous pouvez enregistrer jusqu'à 40 télécommandes. La première
télécommande programmée est désignée par le terme de télécommande
« maîtresse ».
PROGRAMMATION de la télécommande suivante (qui n'est pas la première
télécommande ou télécommande « maîtresse »)
REMARQUE : Les étapes suivantes doivent être rapidement exécutées.
Commencez par lire attentivement toutes les étapes. Il est plus facile de procéder
avec une deuxième personne, celle-ci lisant le texte pendant que l'autre personne
actionne les touches.
•
Etape 1: le volet roulant ne doit pas se trouver dans une position finale. Avec
la télécommande maîtresse:
•
Etape 2: appuyer sur la touche Stop et maintenez-la enfoncée. L'opérateur se
tourne brièvement 2 fois afin de signaler qu'il a compris l'ordre (env. 5 secon-
des). Attendez que l'opérateur se soit arrêté!
•
Etape 3: immédiatement après, appuyez brièvement sur la touche MONTÉE
(touche supérieure) ainsi que sur la touche DESCENTE (touche inférieure).
De nouveau, l'opérateur bouge brièvement à 2 reprises pour indiquer qu'il a
compris l'ordre. Avec la nouvelle télécommande:
•
Etape 4: immédiatement après la nouvelle télécommande, appuyez sur la
touche MONTÉE (touche supérieure) et maintenez-la enfoncée. De nouveau,
l'opérateur bouge brièvement à 2 reprises pour indiquer qu'il a compris l'ordre.
REMARQUES IMPORTANTES
•
Remarque 1: entre l'étape 2 et l'étape 3, vous ne disposez que de 2 secon-
des au maximum. Au-delà de ces 2 secondes, l'opération est interrompue.
L'opérateur doit cependant être arrêté avant.
•
Remarque 2: entre les étapes 3 et 4, vous n'avez que 7 secondes au maxi-
mum.
•
Remarque 3: n'appuyez sur une nouvelle touche que lorsque le voyant DEL
s'est éteint sur la télécommande et que l'opérateur s'est arrêté. Si au lieu
de fonctionner brièvement, l'opérateur fonctionne très longtemps dans une
direction (entre les étapes 2 et 3), ceci signifie que l'opération a échoué.
Recommencez l'opération.
EFACEMENT DE TÉLÉCOMMANDES PROGRAMMÉES
Il n'est pas possible de supprimer une seule télécommande qui a été program-
mée. Vous ne pouvez qu'effacer toutes les télécommandes. La suppression est
possible :
A. Avec la télécommande « maîtresse »
B. Directement sur l'opérateur (si la télécommande a été égarée ou si la pile est
vide))
A. Procédez à la suppression avec la télécommande « maîtresse »
•
Coupez l'alimentation en courant de l'opérateur (pendant au moins 10 secon-
des)
•
Appuyez sur la touche Stop de la télécommande « maîtresse » et mainte-
nez-la enfoncée.
•
Rebranchez ensuite le courant, attendez quelques instants et continuez de
maintenir la touche appuyée. Après environ 15 secondes, l'opérateur tourne
brièvement afin d'indiquer que l'ordre a bien été compris.
•
Opération terminée.
B. Suppression « sans » télécommande directement sur l'opérateur
•
Débranchez l'opérateur.
•
Raccordez le câble noir qui sort de l'opérateur avec le câble d'alimentation (L).
•
Mettez en marche et attendez. L'opérateur tourne brièvement 2 fois et se posi-
tionne ensuite dans une des fins de course pour signaler que l'ordre a bien été
compris. Les télécommandes sont effacées dès que l'opérateur commence à
tourner.
•
Redébranchez l'opérateur.
•
Retirez le raccordement avec le câble noir en veillant à éviter tout court-circuit
à l'extrémité libre.
•
Pour les autres étapes, consultez « Programmation de la première télécom-
mande ».
•
Opération terminée.
PROGRAMMATION DE LA PREMIÈRE TÉLÉCOMMANDE
MODIFICATION DU SENS DE ROTATION
La première télécommande est désignée par le terme de télécommande «
maîtresse ». Elle détermine le sens de rotation et décide si la touche supérieure
possède réellement la fonction MONTÉE ou la fonction inverse. Si vous ne sou-
haitez programmer qu'une modification du sens de rotation, vous devez d'abord
effacer toutes les télécommandes programmées (voir Suppression avec et sans
télécommande).
REMARQUE : Si vous souhaitez faire une nouvelle programmation parce
que les touches de la télécommande fonctionnent à l'envers (DESCENTE/
MONTÉE), appuyez sur la touche DESCENTE (valable uniquement sur un
nouvel opérateur qui a été programmé en usine).
•
Débranchez l'opérateur.
•
Appuyez sur la touche MONTÉE ou sur la touche DESCENTE (sens de rota-
tion) de la nouvelle télécommande « maîtresse » et maintenez-la enfoncée.
(en restant dans la portée radio de l'opérateur)
•
Branchez le courant et attendez
•
Si l'opération a réussi, l'opérateur se tourne brièvement 2 fois pour indiquer
que l'ordre a bien été compris.
•
Opération terminée
Remarques:
•
Si l'opération a échoué, ceci est peut-être dû au fait qu'une télécommande
« maîtresse » est déjà enregistrée. S'il n'est pas possible de le savoir, vous
devez de nouveau tout effacer en suivant les instructions du paragraphe «
Suppression sans télécommande ».
•
Etiez-vous dans la portée de réception du moteur ?
•
La pile de la télécommande fonctionne-t-elle correctement ?
•
S'est-il écoulé plus de 20 secondes entre le moment où vous avez branché le
courant et le moment où vous avez appuyé sur l'émetteur?
ANTENNE:
Vous devez placer l'antenne du câble (voir connexion du moteur) dans le boîtier
en évitant qu'elle s'enroule avec le volet roulant. N'enroulez pas l'antenne du câ-
ble autour du câble d'alimentation (ceci raccourcit la portée de la télécommande).
RACCORDEMENT D'UN INTERRUPTEUR MURAL (CÂBLE)
Pour réaliser le raccordement électrique, consultez le schéma de raccordement
fourni pour la connexion du moteur. Un bouton-poussoir mural peut être raccordé
à l'aide du câble noir. Ceci ne nécessite pas de bouton spécial du volet roulant.
Dans la plupart des cas, un commutateur inverseur à 1 pôle classique ou un
commutateur d'escalier à plusieurs directions (retour automatique) est suffisant.
Ces types de commutateur sont courants sur le marché et disponibles dans tous
les modèles.
Fonctionnement : La première impulsion de commutation met en marche l'opéra-
teur, la suivante l'arrête. L'impulsion suivante met en marche l'opérateur dans
l'autre direction et ainsi de suite.
