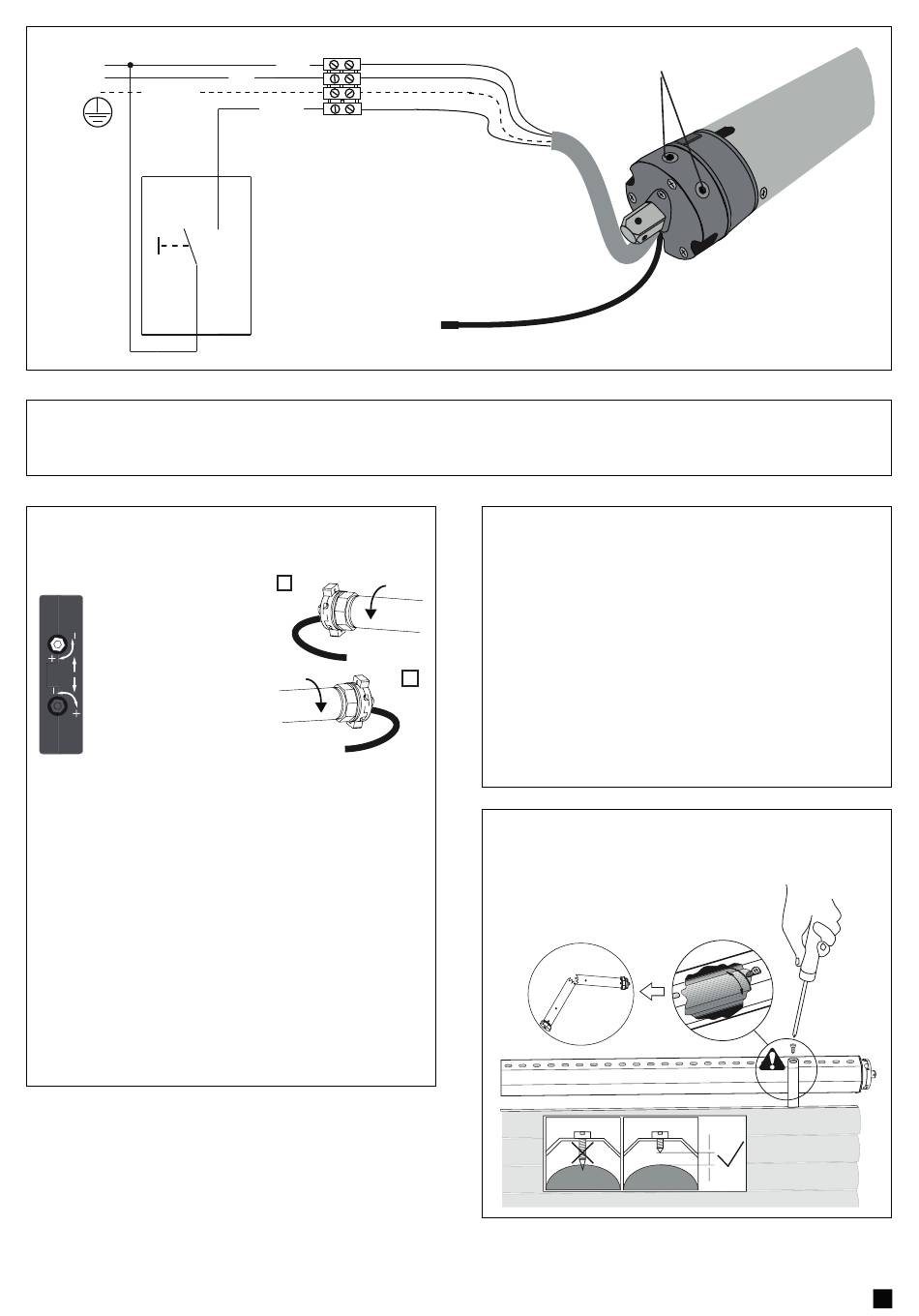

2. MOTORANSCHLUSS
L
Netz
N
grün / gelb
WERKSEINSTELLUNG
Die Endpositionen des Rollladenmotors sind werkseitig auf einen kleinen Fahrweg (kleines Fenster) eingestellt und müssen lediglich dem tatsächlichen Bedarf ange-
passt werden. Siehe unter Punkt 3: Einstellen der Endpositionen Die mitgelieferte Funk-Fernbedienung (Handsender) ist bereits werkseitig programmiert. Ist die Funktion
spiegelverkehrt d.h. Taste für Aufwärtsrichtung hat Funktion für die Abwärtsrichtung, kann dies geändert werden. Siehe unter: Lernen der ersten Funk-Fernbedienung
3. EINSTELLUNG DER ENDPOSITIONEN
für "Rollladen AUF" und "Rollladen ZU"
+ = hält später
– = hält früher
Die untere Einstellschraube ist stets für den oberen Endpunkt, die obere
stets für den unteren Endpunkt, egal, ob der Motor von rechts oder von
links in die Welle eingeschoben wird.
Meine Rollladenanlage ist:
A. ein Linkseinbau. Ich sehe in den Kasten und der Endschalter des Motors
befindet auf der linken Seite.
Weiß = Endschalter UNTEN
Rot = Endschalter OBEN
B. ein Rechtseinbau. Ich sehe in den Kasten und der Endschalter des Mo-
tors befindet auf der rechten Seite.
Rot = Endschalter UNTEN
Weiß = Endschalter OBEN
BITTE LESEN SIE FOLGENDE ANWEISUNGEN GENAU DURCH, BEVOR
SIE DIE EINSTELLUNG DER ENDPOSITIONEN VORNEHMEN.
AB / AUF Taste (Fernbedienung oder Schalter) drücken und den
Rollladenantrieb in der Drehrichtung abwärts laufen lassen, bis er
von selbst abschaltet und dann (erst dann!)......
braun
blau
schwarz
Taster einpolig
1
Pfeile zeigen die Aufrollrichtung
bei Links- bzw. Rechtseinbau.
Motorkabel
Funkantenne
4. ROLLLADENPANZER AN DER WELLE BEFESTIGEN
Der untere Endpunkt ist somit schon eingestellt. Mit der Einstellschraube
kann gegebenenfalls nachjustiert werden. Antrieb nach oben laufen lassen.
Schaltet er zu früh ab, muß die obere Einstellschraube in Plus- Richtung ge-
dreht werden bis der gewünschte obere Endpunkt erreicht ist.
Jede volle Umdrehung an dieser Schraube verlängert den Laufweg um ca.
40° einer Umdrehung des Motors. Der Motor sollte eine Handbreit unter dem
Fensterrahmen stoppen, sonst muss die Einstellschraube in Minus-Richtung
verstellt werden. Danach muß der Antrieb ein Stück zurück und dann wieder
nach oben gefahren werden, um das Ergebnis zu kontrollieren.
2
Es kann sein, dass der Antrieb abschaltet, weil er nach einigen Fahrten
eine hohe Temperatur erreicht hat. Nach ca. 15 – 20 Minuten Abkühlzeit
ist er wieder einsatzbereit.
Bitte beachten Sie, dass die Endschalter des Antriebes nur ordnungs-
gemäss funktionieren, wenn der Antrieb korrekt und ganz in die Welle
eingebaut ist.
Hinweis: Um den Rollladenbehang an der Welle zu befestigen, NUR kurze
Befestigungsschrauben verwenden. Bei zu langen Schrauben kommt es zu
Beschädigungen an dem Motor. Empfohlene Befestigung des Behangs ist
schraublos mittels Federbandaufhänger (Zubehör).
5
Einstellschrauben für
Endschalter
