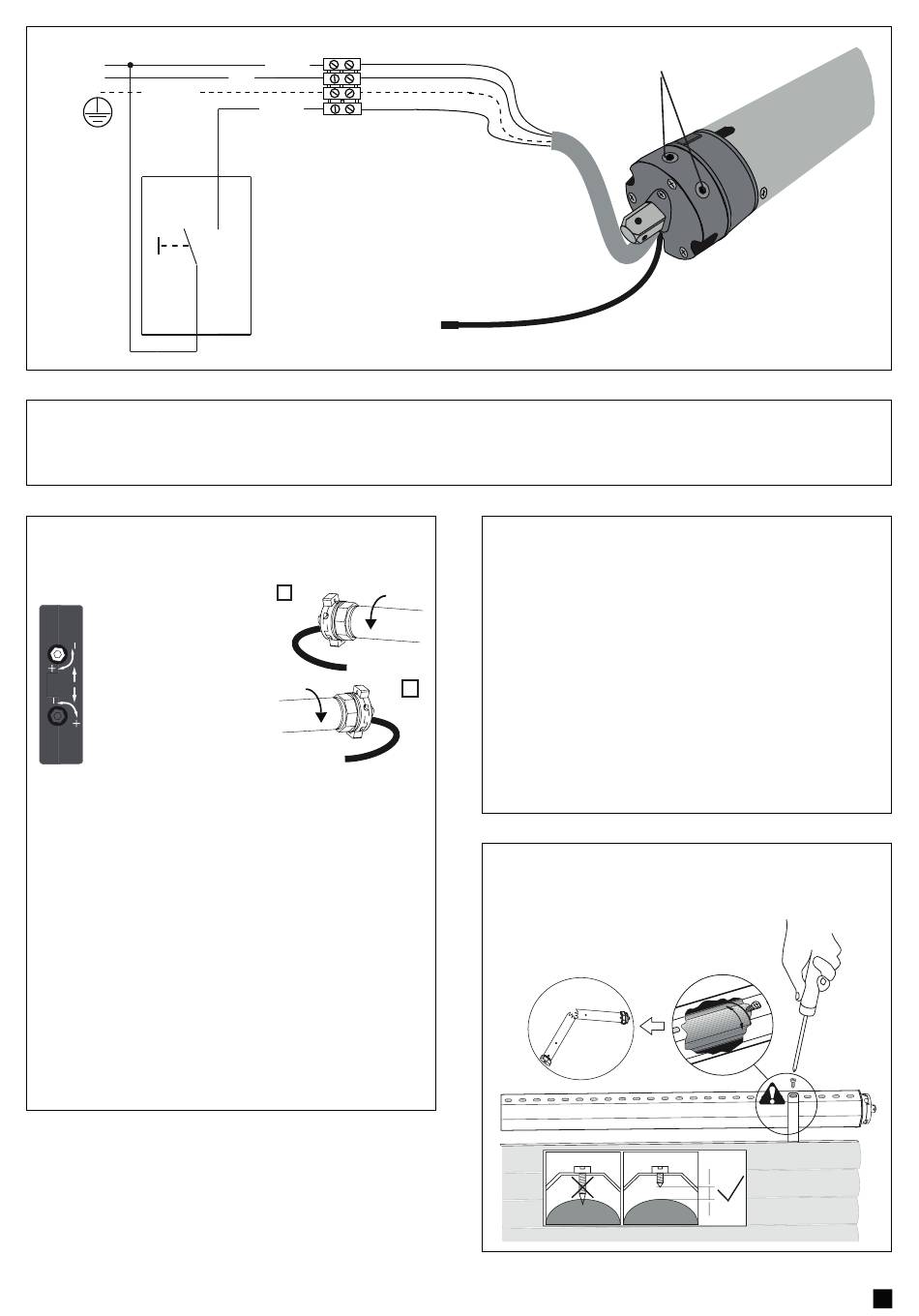

2. BRANCHEMENT
L
Courant
N
jaune / vert
RÉGLAGE D'USINE
Dans leur configuration d'usine, les positions finales du moteur du volet roulant sont réglées sur une petite course de déplacement (petite fenêtre) et doivent donc être
modifiées en fonction des besoins réels. Voir point 3 : Réglage des positions finales La télécommande radio comprise dans la livraison (émetteur) est déjà programmée
en usine. Si la fonction est inversée, c'est-à-dire si la touche de montée a la fonction de descente, ceci peut être modifié. Voir le paragraphe : Programmation de la
première télécommande radio.
3.EREGLAGE DE LIMITE
«Ouvert» et «Fermé»
+ = s'arrête plus tard
– = s'arrête plus tôt
Les flèches montrent la direction de l'enroulement
pour montage à gauche ou à droite.
La vis de réglage inférieure est systématiquement pour le point de fin de
course haut, la supérieure systématiquement pour le point de fin de
course bas, que le moteur soit enfoncé dans l'arbre par la droite ou par
la gauche.
Mon caisson de volet roulant est :
A. une installation côté gauche. Je vois l'intérieur du caisson et l'interrupteur
de fin de course du moteur se trouve sur le côté gauche.
Blanc = interrupteur de fin de course BAS
Rouge = interrupteur de fin de course HAUT
B. une installation côté droit. Je vois l'intérieur du caisson et l'interrupteur de
fin de course du moteur se trouve sur le côté droit.
Rouge = interrupteur de fin de course BAS
Blanc = interrupteur de fin de course HAUT
VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS SUIVANTES
AVANT DE PROCÉDER AU RÉGLAGE DES POSITIONS FINALES.
Appuyez sur la touche DESCENTE / MONTÉE (télécommande ou
interrupteur) et laissez fonctionner l'opérateur de volet roulant dans le
sens de rotation de la descente et ensuite (et pas avant !)...
marron
bleu
noir
Commutateur unipolaire
1
2
Vis de réglage de fin de course
Câble du moteur
Antenne
4. FIXATION DU FILET DE SÉCURITÉ DU VOLET
ROULANT SUR L'AXE
Le point d'arrivée inférieur est donc déjà réglé. Le cas échéant, il peut
être réajusté à l'aide de la vis de réglage. Faites marcher l'entraînement
vers le haut. S'il s'arrête trop tôt, la vis de réglage inférieure doit être
réglée vers le „plus".
Chaque tour complet de cette vis rallonge le parcours d'env. 40° d'un
tour du moteur. Le moteur doit normalement s'arrêter à l'équivalent
d'une largeur de main sous l'encadrement de fenêtre, sinon il faut régler
la vis de réglage inférieure vers le „moins". Il faut ensuite faire légèrement
revenir l'entraînement, puis le ramener vers le haut pour vérifier le résultat.
Il se peut que l'entraînement s'arrête parce qu'il a atteint une température
élevée après quelques courses. Au bout d'une durée de refroidissement
d'env. 15 - 20 minutes, il est à nouveau opérationnel.
Veillez à ce que les interrupteurs de fin de course de l'entraînement
ne fonctionnent comme il faut qu'une fois que l'entraînement est
monté correctement et entièrement dans l'arbre.
Remarque : pour fixer la tenture du volet roulant à l'arbre, utilisez
UNIQUEMENT des vis de fixation courtes. Des vis trop longues peuvent
endommager le moteur. Il est recommandé de fixer la tenture sans vis à l'aide
d'un système de penture à ressorts (qui s'accroche).
11
