Evolution FURY62102 Instructions Originales page 74

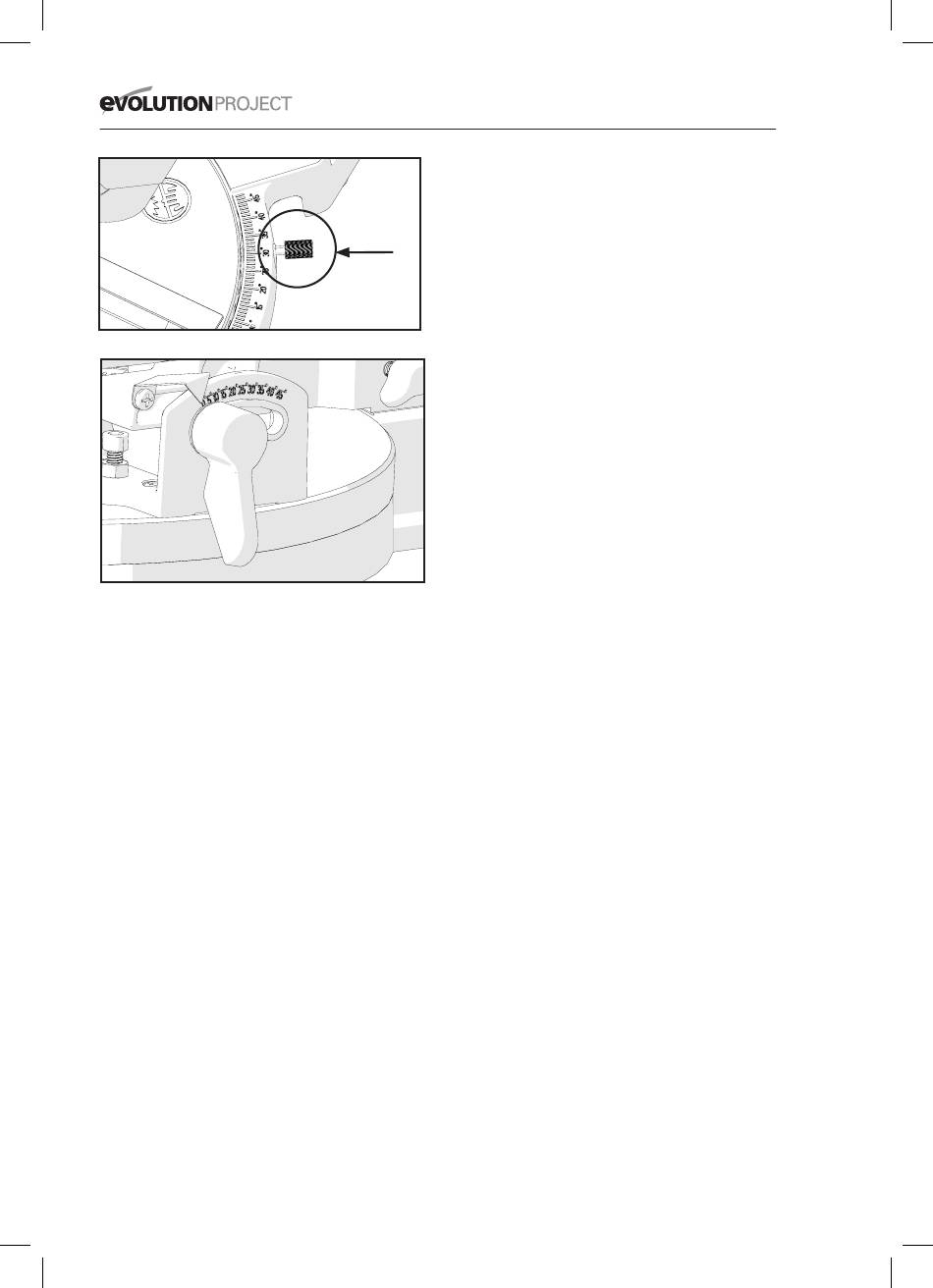

Fig. 12
Fig. 13
Nota: La testina di taglio può essere
abbassata solo azionando la leva di
sbloccaggio della testina di taglio. (Fig.
11-B) Il paralama abbassabile copre la lama
di taglio finché la testina di taglio viene
allentata. Il paralama abbassabile funziona
automaticamente.
5. Troncatura
La testina di taglio viene premuta
leggermente verso il basso per tagliare il
pezzo da lavorare.
• Posizionare il pezzo da lavorare nella
posizione desiderata sulla tavola rotante
e contro la battuta di finecorsa. Bloccare
mediante una o più morse a seconda del
caso.
• Afferrare l'impugnatura di taglio.
• Accendere il motore mediante
l'interruttore On/Off a grilletto e attendere
che la lama di taglio abbia raggiunto la
velocità operativa massima.
• Tenere premuta la leva di sbloccaggio della
testina di taglio per allentare la testina di
taglio.
• Portare lentamente la testina di taglio
nella posizione più bassa mentre esegue il
taglio sul pezzo da lavorare.
74
FURY6 MANUAL D F I.indd 74
• Spegnere il motore rilasciando
l'interruttore On/Off a grilletto una volta
terminato il taglio. Attendere che la lama
di taglio si sia fermata completamente.
Attendere che la testina di taglio abbia
raggiunto la posizione di altezza massima.
• Estrarre le mani o il pezzo da lavorare
dalla macchina solo una volta che la
testina di taglio ha raggiunto la posizione
di altezza massima e i denti della sega
sono completamente coperti dal paralama
abbassabile.
6. Esecuzione di tagli obliqui
È possibile regolare qualsiasi angolazione
da 45 a sinistra a 45
0
anteriore della tavola rotante si trova una
scala graduata angolare.
A distanza di 5
finecorsa positive per il movimento angolare.
Nota: La tavola rotante deve essere bloccata
in posizione mediante la vite di arresto
dell'angolo per tagli obliqui, anche se viene
selezionata una battuta di finecorsa positiva.
Selezione di un angolo obliquo:
• Allentare la vite di arresto dell'angolo di
taglio obliquo. (Fig.12) Tale vite si trova sul
lato destro del banco sega in prossimità
del contrassegno dei 30
• Ruotare la tavola rotante all'angolazione
desiderata. Come ausilio per la regolazione
è presente una tacca di demarcazione
direttamente davanti all'inserto del banco
sega.
• Avvitare la vite di arresto dell'angolo
per tagli obliqui una volta selezionata
l'angolazione desiderata.
Il taglio obliquo può a questo punto essere
eseguito esattamente come descritto al
punto "Troncatura".
7. Tagli inclinati
La testina di taglio può essere impostata a
qualsiasi angolazione desiderata fino a 45
ma solo sul lato sinistro.
Il fermo per l'angolo di inclinazione si trova
sul lato posteriore della macchina. Come
ausili per la regolazione sono integrati nel
meccanismo di integrazione una scala
graduata angolare e un indicatore. (Fig. 13)
www.evolutionfury.com
a destra. Nella parte
0
si trovano battute di
0
.
0
,
0
