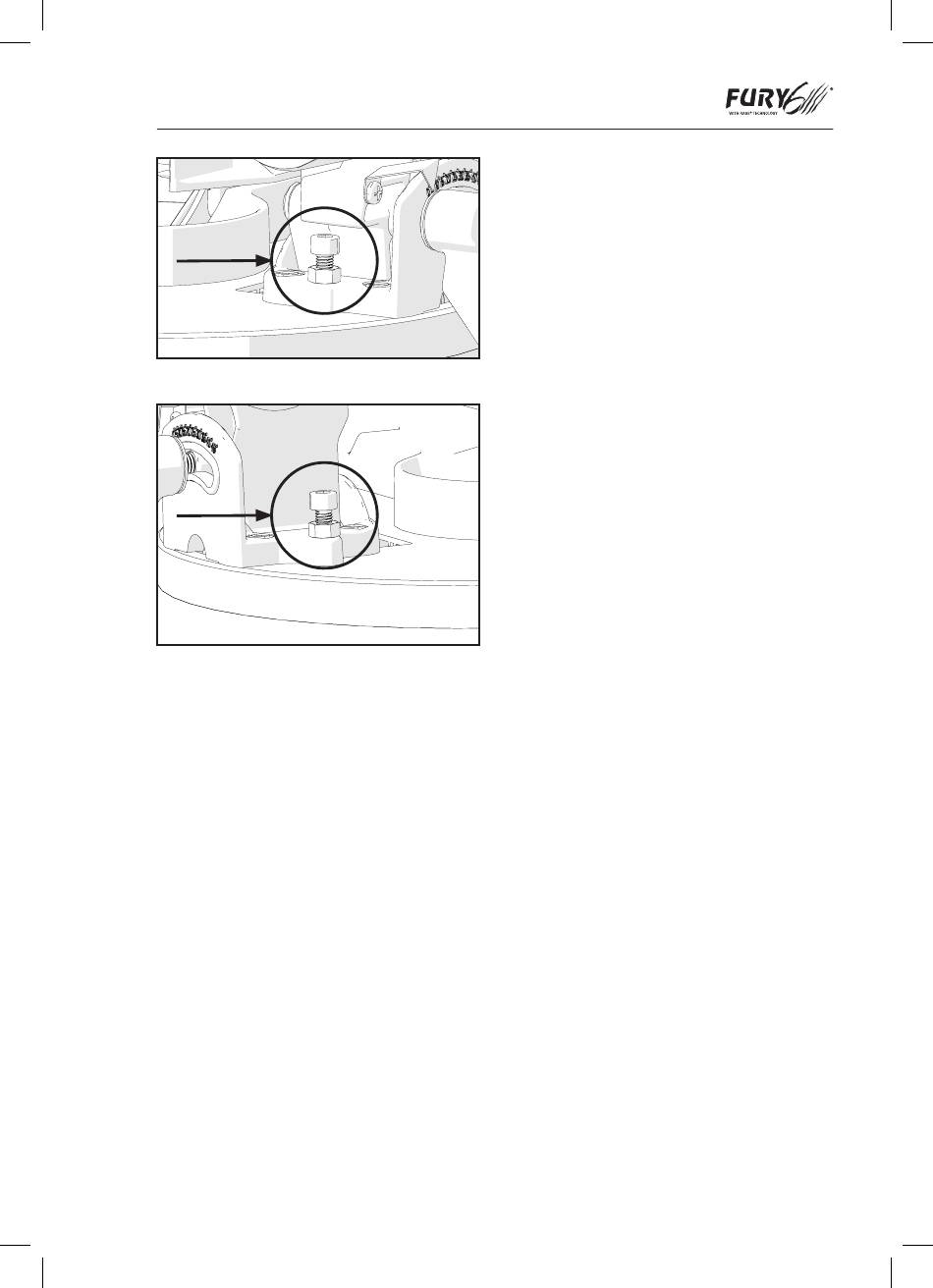

Fig. 31
Fig. 32
ANGLE DE BISEAU À 0°
A 0°, la lame doit être perpendiculaire à la
table et à exactement 90° de la table. Une
équerre précise (non fournie) est nécessaire
pour vérifier l'ange 0° du biseau.
Pour effectuer la vérification :
• Assurez-vous que la tête de coupe est
en position verticale, bloquée contre son
arrêt et que le pointeur du biseau indique
l'angle 0°.
• Resserrez la poignée de blocage de
biseau.
• Abaissez la tête de coupe en position
basse. Le carter de protection de lame
inférieur se rangera dans l'outil.
• L'équerre peut maintenant être utilisée
pour vérifier l'angle entre la lame et la
table.
FURY6 MANUAL D F I.indd 55
Si un réglage est nécessaire :
NOTE : La tête de coupe doit être inclinée
pour donner accès à la vis de réglage de
butée d'angle d'inclinaison 0°.
• Desserrez légèrement la vis de réglage
de butée d'angle d'inclinaison 0°. (Fig. 31)
• Utilisez une clé Allen pour tourner la vis
pour la butée d'angle d'inclinaison dans le
sens des aiguilles d'une montre ou dans le
sens inverse, selon les besoins.
• Lorsque l'alignement exact est atteint
entre la lame et la table, resserrez l'écrou.
ANGLE DE BISEAU À 45°
L'angle de biseau à 45° peut être vérifié de
la même manière que l'angle de biseau à 0°.
Une équerre précise à 45° (non fournie) est
nécessaire.
Pour effectuer la vérification :
• Assurez-vous que la tête de coupe est
inclinée à 45°, contre son arrêt et que le
pointeur de biseau indique 45°.
• Resserrez la poignée de blocage de
biseau.
• Abaissez la tête de coupe en position
basse. Le carter de protection de lame
inférieur se rangera dans l'outil.
• L'équerre à 45° peut maintenant être
utilisée pour vérifier l'angle entre la lame
et la table.
Si un réglage est nécessaire :
NOTE : La tête de coupe doit être inclinée
pour donner accès à la vis de réglage de
butée d'angle d'inclinaison 45°.
• Desserrez légèrement la vis de réglage
de butée d'angle d'inclinaison 45°. (fig. 32)
• Utilisez une clé Allen pour tourner la vis
pour la butée d'angle d'inclinaison dans le
sens des aiguilles d'une montre ou dans le
sens inverse, selon les besoins.
• Lorsque l'alignement exact est atteint
entre la lame et la table, resserrez l'écrou.
