Manuels Connexes pour Evolution FURY 6
Sommaire des Matières pour Evolution FURY 6

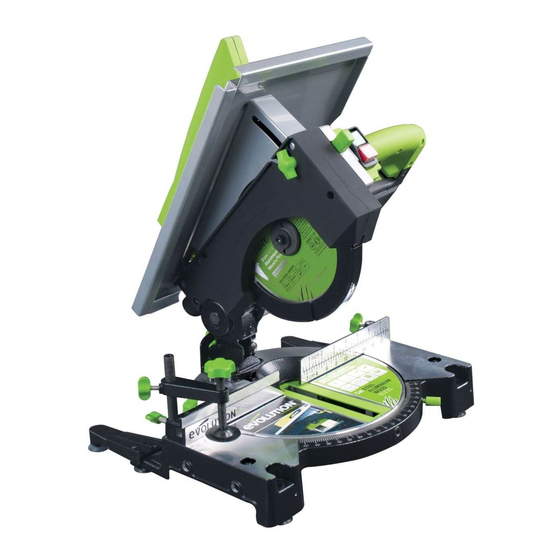

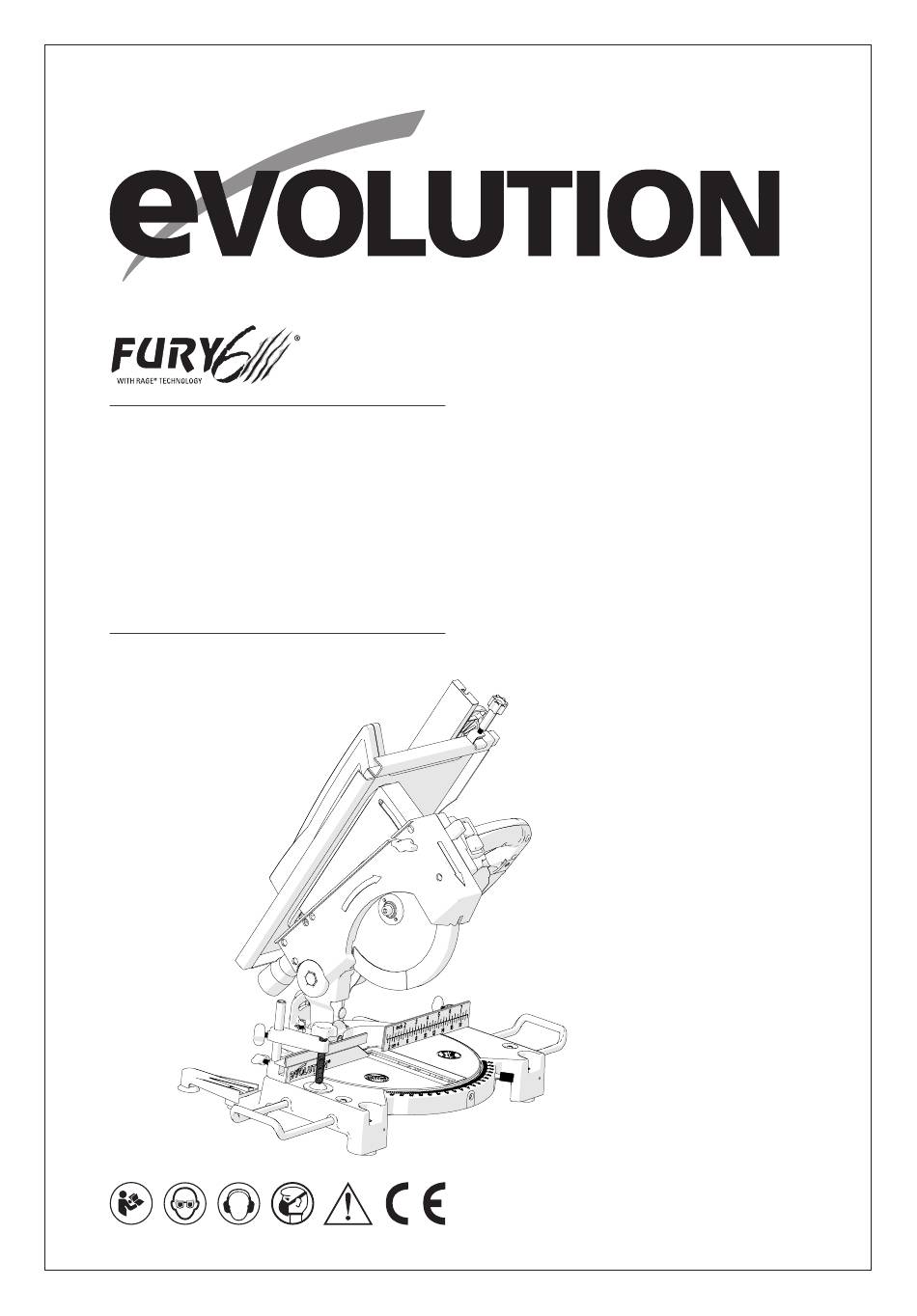

- Page 1 ® Scie à onglet de table & lame Tct 210mm multi-tâches Instructions Générales Merci de lire ces instructions avant d’utiliser l’outil 11.12.22_V4 www.evolutionfury.com...
- Page 2 Scie à onglet de table & lame Tct 210mm multi-tâches www.evolutionfury.com...
- Page 3 TABLE DES MATIERES CE - Déclaration de conformité communautaire Informations importantes Manuel d’utilisation Garantie limitée à 12 mois Merci de lire ces instructions avant d’utiliser l’outil Règles générales de sécurité Règles spécifiques additionnelles Etiquettes de sécurité et symboles Présentation générale de la machine 12-13 Scie à...
- Page 4 S20 3FR Déclarons que ce produit Référence des pièces : EVOLUTION FURY 6 Evolution : SCIE A ONGLET DE TABLE Répond aux conditions essentielles stipulées dans les directives européennes suivantes : 2006/42/CE –Directive Machines 2006/95/CE – Directive Matériel électrique basse tension 2004/108/CE –Directive Compatibilité...
- Page 5 Evolution Power Tools. Merci dispositions ci-dessus et aucun engagement d’enregistrer votre produit en ligne afin de de ce type ne liera Evolution Power Tools valider la durée votre garantie et de vous en aucune façon. Les questions relatives assurer d’un service rapide en cas de besoin.
- Page 6 (tuyaux, radiateurs, étagères, réfrigérateurs). meilleures performances et plus de sécurité. 4. Eloignez les autres personnes. Ne Suivez les instructions de graissage et de laissez personne, surtout les enfants, changement des accessoires. Inspectez s’approcher de l’espace de travail et toucher régulièrement les cordons d’alimentation l’outil ou le cordon d’alimentation.
- Page 7 graves pour l’utilisateur, les réparations 3. Protégez toujours vos poumons. Portez doivent être effectuées par des personnes un masque à poussières si votre travail crée compétentes qui utilisent des pièces de la poussière. détachées d’origine fabricant. 4. Protégez toujours vos oreilles. Portez toujours des protections auditives lors d’utilisations prolongées de l’outil.
- Page 8 16. Sélectionnez des lames adaptées au matériau que vous allez couper. N’utilisez Conseils de sécurité que des accessoires Evolution ou des 1. Bien qu’elle soit compacte, votre scie accessoires recommandés par Evolution. est lourde. Pour éviter de vous faire mal au dos, demandez de l’aide à...
- Page 9 ATTENTION : N’utiliser pas le carter de Pour obtenir une autre copie de ce manuel, lame comme prise pour soulever la scie. Le merci de contacter Evolution Power Tools cordon d’alimentation doit être débranché de aux coordonnées suivantes : la prise avant de bouger l’outil.
- Page 10 SPECIFICATIONS DE LA SCIE A ONGLET DE TABLE FURY 6 Conçue pour couper : Acier doux Bois Aluminium Plastique Spécifications techniques: Moteur (230v ~ 50 Hz) (Watts) 1200 TPM Hors charge (min-1) : 3500 Cycle d’utilisation recommandé (Minutes) : Poids (kg) : 9.45...
- Page 11 Assemblage Votre scie Evolution Power Tools vous est livrée complète. Retirez tous les éléments de la boîte et vérifiez qu’aucun élément n’a été abîmé pendant le voyage et que tous les éléments listés ci-dessous sont présents. Eléments fournis DESCRIPTION QUANTITE Manuel d’utilisation...
- Page 12 VUE GAUCHE DE LA SCIE A ONGLET FURY 6 1. POIGNEE DE COUPE 8. PROTECTION 2.TABLE D’ENTRAINEMENT ROTATIVE 9. PINCE DE FIXATION 3. CARTER DE LAME AMOVIBLE BAS 10. BRAS DE STABILISATION 4. LAME (X2 Dos de l’outil) 5. LEVIER DE BLOCAGE DU BISEAU 11.
- Page 13 VUE DROITE DE LA SCIE A ONGLET FURY 6 1. BOUTON MARCHE ARRET 8. POUSSÉE (A l’intérieur de la poignée) 9. TROU DE MONTAGE 2. BOUTON DE VERROUILLAGE (2 sur le devant et 2 sous les bras de 3. POIGNEE DE COUPE stabilisation) 4.
- Page 14 Fig. 1 MONTAGE PERMANENT DE LA SCIE A 1) Hex headed bolt ONGLET DE TABLE FURY 6 (Fig. 1) 2) Spring washer ATTENTION : Afin de réduire le risque de 3) Flat washer blessure causé par un mouvement inattendu...
- Page 15 Lorsque vous utilisez la machine en tant que machine mobile, les six (6) pieds de caoutchouc offrent une meilleure stabilité et une meilleure sécurité. NOTE : Lors d’un déplacement de l’outil, l’utilisateur devra vérifier qu’aucun pied en caoutchouc ne s’est détaché. Les pieds en caoutchouc peuvent rester collés sur certaines surfaces, par effet de succion.
- Page 16 • contre le guide de protection. • Ajustez la bride de fixation pour fixer fermement la pièce à usiner sur la table. • Avant de tenter toute coupe, assurez- vous que la bride de fixation ne gêne pas le mouvement de la lame lorsque vous la baisserez.
- Page 17 ASSEMBLAGE DU GUIDE DE PROTECTION EN TANT QUE PROTECTION ANTI-GLISSE Pour utiliser le guide de protection en tant que protection anti-glisse, le guide de protection doit être correctement aligné avec la lame. ATTENTION : Ne faites ce réglage que lorsque l’outil est débranché du secteur. Pour aligner le guide de protection anti-glisse •...
- Page 18 CONFIGURATION DE LA FURY6 POUR UTILISATION EN TANT QUE SCIE A ONGLET ATTENTION : Ne réalisez cette opération que si l’outil est débranché du secteur. ATTENTION : La Fury6 dispose de nombreux équipements de sécurité. Il est Fig. 10 important que les instructions qui suivent, ainsi que les instructions indiquées sur les autocollants soient lues, comprises et que vous agissiez en conséquence.
- Page 19 automatiquement bloquée en position haute et le carter de protection de lame recouvrira entièrement les dents de la lame. Pour libérer la tête de coupe, appuyez et tenez le levier de libération de tête de coupe. L’opération de retrait du carter de lame est automatique.
- Page 20 5. Coupe droite 6. Coupe à onglet • Tous les angles compris entre 45° à La tête de coupe est poussée doucement pour couper la pièce à usiner. gauche et 45° à droite sont permis. Un rapporteur est disponible sur le devant •...
- Page 21 Une coupe en biseau peut maintenant 10. Coupe d’une pièce arquée (Fig 18) être effectuée en utilisant les mêmes Avant de couper une pièce à usiner, vérifiez techniques de coupe que celles indiquées sa courbure. Si la pièce est arquée, elle doit précédemment.
- Page 22 CONFIGURATION DE LA FURY6 EN TANT QUE Scie sur table ATTENTION : Ne réalisez cette opération que si l’outil est débranché du secteur. ATTENTION : La Fury6 dispose de nombreux équipements de sécurité. Il est important que les instructions qui suivent, ainsi que les instructions indiquées sur les Fig.
- Page 23 plupart des scies de tables. La profondeur de ATTENTION : Cette machine ne convient coupe peut donc être ajustée de 0 à 32 mm. pas à la coupe de chutes ou de rainurages. NOTE : Un dispositif d’extraction de poussières peut être adapté à l’arrière de l’outil si nécessaire.
- Page 24 NOTE : N’utilisez que des couteaux de tranchant Evolution étant donné que ces couteaux sont un élément dédié à cet outil. Les pièces non d’origine pourraient se révéler dangereuses. En cas de doute, contactez notre service d’aide en ligne.
- Page 25 bas en retirant et en rangeant sa vis pivot. (Fig. 27) • Utilisez la clef à ergot (fournie) pour retenir la bride externe de la lame. • Utiliser la clé 6 pans (fournie) pour dévisser la vis d’arbre. (Fig. 28) NOTE : La vis d’arbre est tournée à...
- Page 26 • Rebranchez le levier de carter de ANGLE DE BISEAU A 0° protection de lame en position de service A 0°, la lame doit être perpendiculaire à la en utilisant la vis pivot. table et à exactement 90° de la table. Une •...
- Page 27 • Abaissez la tête de coupe en position AJUSTEMENT DU GUIDE DE SECURITE (Fig. 32a & b) basse. Le carter de protection de lame inférieur se rangera dans l’outil. Le guide de protection est fixé à l’outil par • L’équerre à 45° peut maintenant être utilisée pour vérifier l’angle entre la deux (2) vis à...
- Page 28 IMPORTANT Les fils sont colorés selon le code suivant : Bleu --- Neutre Brun --- Phase Le fil bleu doit être relié au secteur marqué N. Le fil marron doit être relié au secteur marqué P. Une prise 13AMP (BS1363 or BS1363/A) doit être utilisée, ainsi qu’un fusible de 13AMP.
- Page 29 www.evolutionfury.com...
- Page 30 www.evolutionfury.com...
- Page 31 www.evolutionfury.com...
