Capteur 6A (Avec Dip1=On); Capteur 8A (Avec Dip1=Off); Capteur 6A (Avec Dip1=On) + Capteur 8A (Avec Dip1=Off) - CAME FLUO-SW Instructions D'assemblage Et D'installation

7.6 RACCORDEMENTS ÉLECTRIQUES DU CAPTEUR DE SÉCURITÉ 001MR8534, 001MR8570, 001MR8590
Le capteur de sécurité est à installer directement sur le vantail de la porte
à battant et sert à protéger tant l'ouverture que la fermeture de la porte.
Si l'on installe 2 capteurs, ils sont à raccorder entre eux par le biais du
câble fourni, et seul l'un d'entre eux est branché aux bornes du contrôle
électronique comme indiqué ci-après.
Pour plus d'informations, se référer au manuel d'installation du capteur.

CAPTEUR 6A (AVEC DIP1=ON)

Raccordement du capteur de protection de l'ouverture
6A (régler DIP1=ON) de la porte à battant.
fil vert = borne 0
fil bleu = borne 0
fil marron = borne 1
fil jaune = borne 1
fil blanc = borne 6A (retirer le cavalier 41-6A)
fil rouge = borne 41
fil rose = ne pas brancher
fil violet = ne pas brancher
fil gris = ne pas brancher
fil noir = ne pas brancher

CAPTEUR 8A (AVEC DIP1=OFF)

Raccordement du capteur de protection de la
fermeture 8A (régler DIP1=OFF) de la porte à battant.
fil vert = borne 0
fil bleu = borne 0
fil marron = borne 1
fil rose = borne 1
fil violet = borne 8A (retirer le cavalier 41-8A)
fil rouge = borne 41
fil jaune = ne pas brancher
fil blanc = ne pas brancher
fil gris = ne pas brancher
fil noir = ne pas brancher
FA00008-FR v.7 – 05/2017

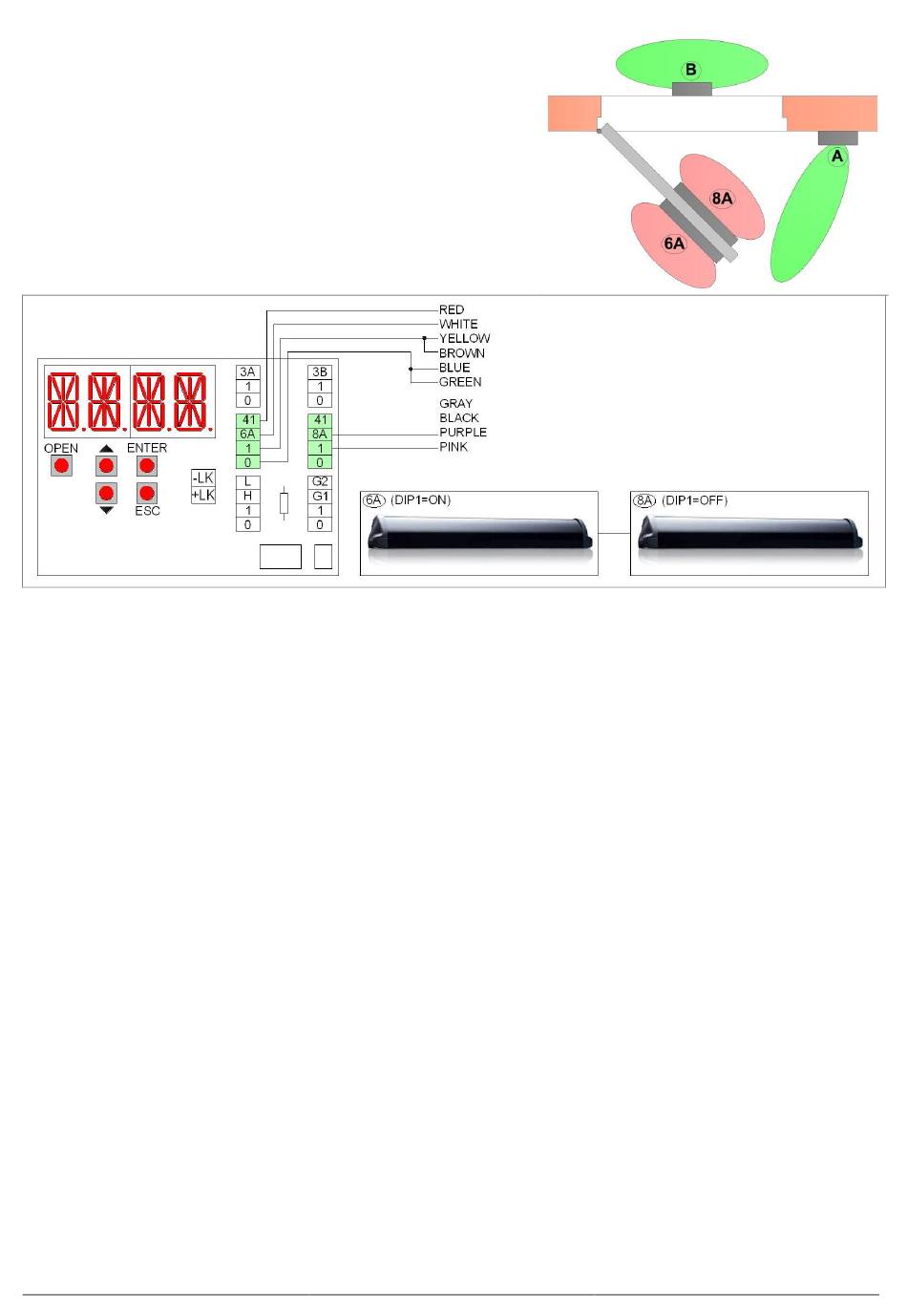

CAPTEUR 6A (AVEC DIP1=ON) + CAPTEUR 8A (AVEC DIP1=OFF)

Raccordement de 2 capteurs de protection de l'ouverture 6A
(régler DIP1=ON) et de la fermeture 8A (régler DIP1=OFF) de la
porte à battant.
fil vert = borne 0
fil bleu = borne 0
fil marron = borne 1
fil jaune = borne 1
fil blanc = borne 6A (retirer le cavalier 41-6A)
fil rouge = borne 41
fil rose = borne 1
fil violet = borne 8A (retirer le cavalier 41-8A)
fil gris = ne pas brancher
fil noir = ne pas brancher
