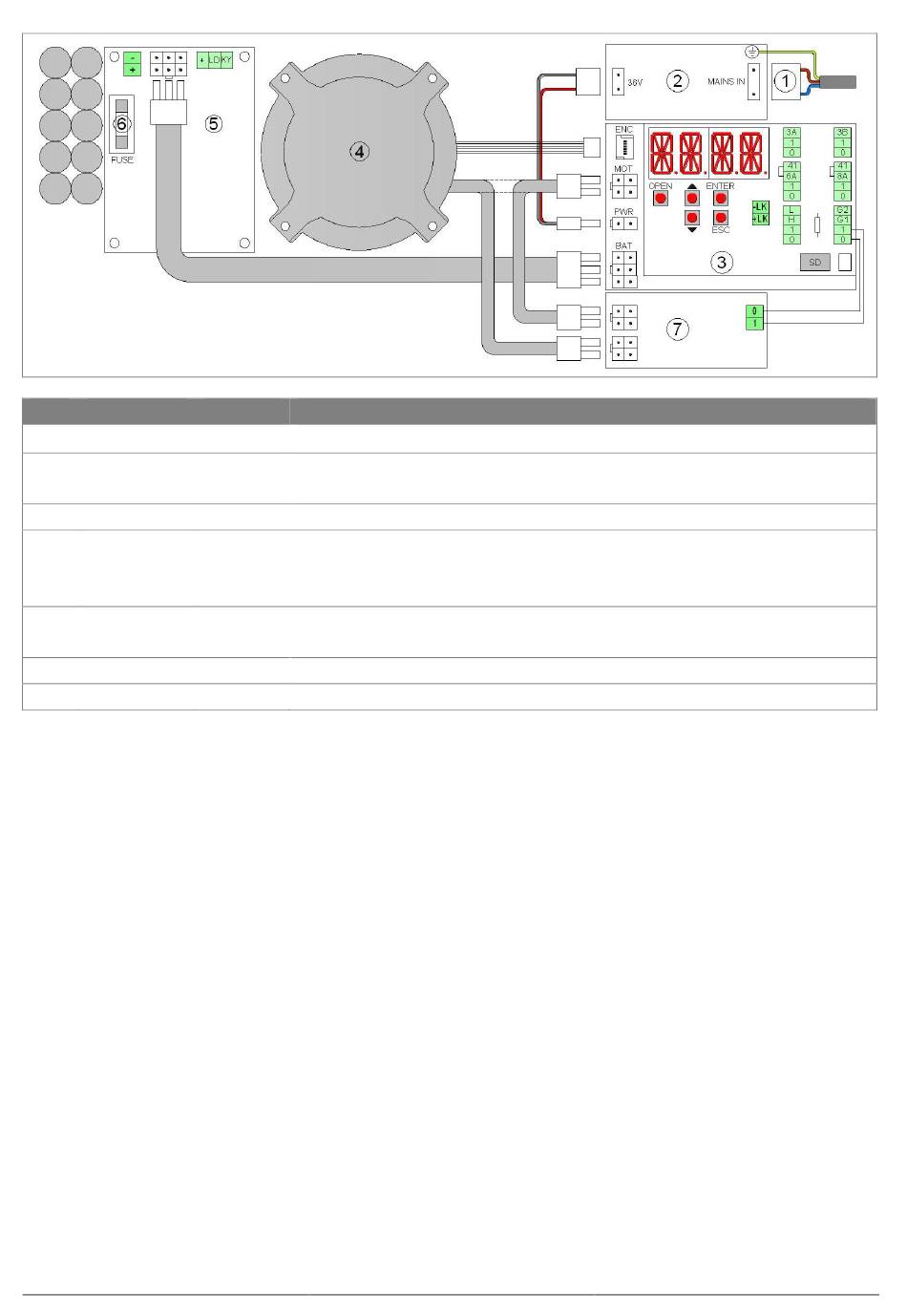

7. RACCORDEMENTS ÉLECTRIQUES
Réf.
Code
1
2
3
4
001PBBA03
5
001PBBA05
6
7
7.1 CONSIGNES GÉNÉRALES DE SÉCURITÉ ÉLECTRIQUE
L'installation, les raccordements électriques et les réglages doivent être effectués selon les règles de la bonne technique et
conformément aux normes en vigueur.
Avant de brancher l'alimentation électrique, contrôler si les données de la plaque correspondent à celles du réseau de
distribution électrique. Prévoir sur le réseau d'alimentation un dispositif de coupure omnipolaire avec une distance
d'ouverture des contacts égale ou supérieure à 3 mm. Cet interrupteur doit être protégé contre les activations non
autorisées.
Vérifier qu'un disjoncteur différentiel et une protection contre la surintensité adéquats se trouvent en amont de l'installation
électrique. Lorsque cela est requis, raccorder l'automatisme à une installation de terre efficace réalisée conformément aux
normes de sécurité en vigueur.
Durant les interventions d'installation, d'entretien et de réparation, couper l'alimentation avant d'ouvrir le carter pour
accéder aux parties électriques.
Pour la manipulation des pièces électriques, porter des bracelets conducteurs antistatiques reliés à la terre. CAME S.p.A.
décline toute responsabilité en cas d'installation de composants incompatibles en vue de la sécurité et du bon
fonctionnement du produit.
Pour l'éventuelle réparation ou remplacement des produits, seules des pièces de rechange originales devront être utilisées.
7.2 RACCORDEMENT DE L'ALIMENTATION ÉLECTRIQUE
Utiliser le câble fourni pour le raccordement au réseau d'alimentation.
Si le parcours du câble d'alimentation est extérieur à l'automatisme, percer la tête dans la zone prédisposée, et faire passer le
câble d'alimentation à travers un caniveau (hors fourniture) jusqu'à la boîte de dérivation.
S'assurer de l'absence de bords tranchants qui pourraient détériorer le câble d'alimentation.
Le raccordement au réseau d'alimentation électrique, dans la partie extérieure de l'automatisme, doit être effectué dans un
caniveau indépendant et séparé des raccordements aux dispositifs de commande et de sécurité.
FA00008-FR v.7 – 05/2017
Bornes
Description
MAINS IN
Câble d'alimentation pour le raccordement de l'automatisme au réseau électrique.
Commutateur 36V 65W (pour automatisme PBB2)
PWR
Commutateur 36V 75W (pour automatisme PBBS2-PBB3)
Contrôle Électronique
Moteur brushless (pour automatisme PBB2)
MOT
Moteur brushless (pour automatisme PBBS2-PBB3)
ENC
Capteur angulaire
Dispositif d'alimentation par batterie (pour automatisme PBB2)
BAT
Dispositif d'alimentation par batterie (pour automatisme PBBS2-PBB3)
FUSE
Fusible batterie 5x20 type F10A
MOT
Fiche de freinage (uniquement pour l'automatisation PBBS2)
16
