Tige de clapet
seulement DN 125 à
250

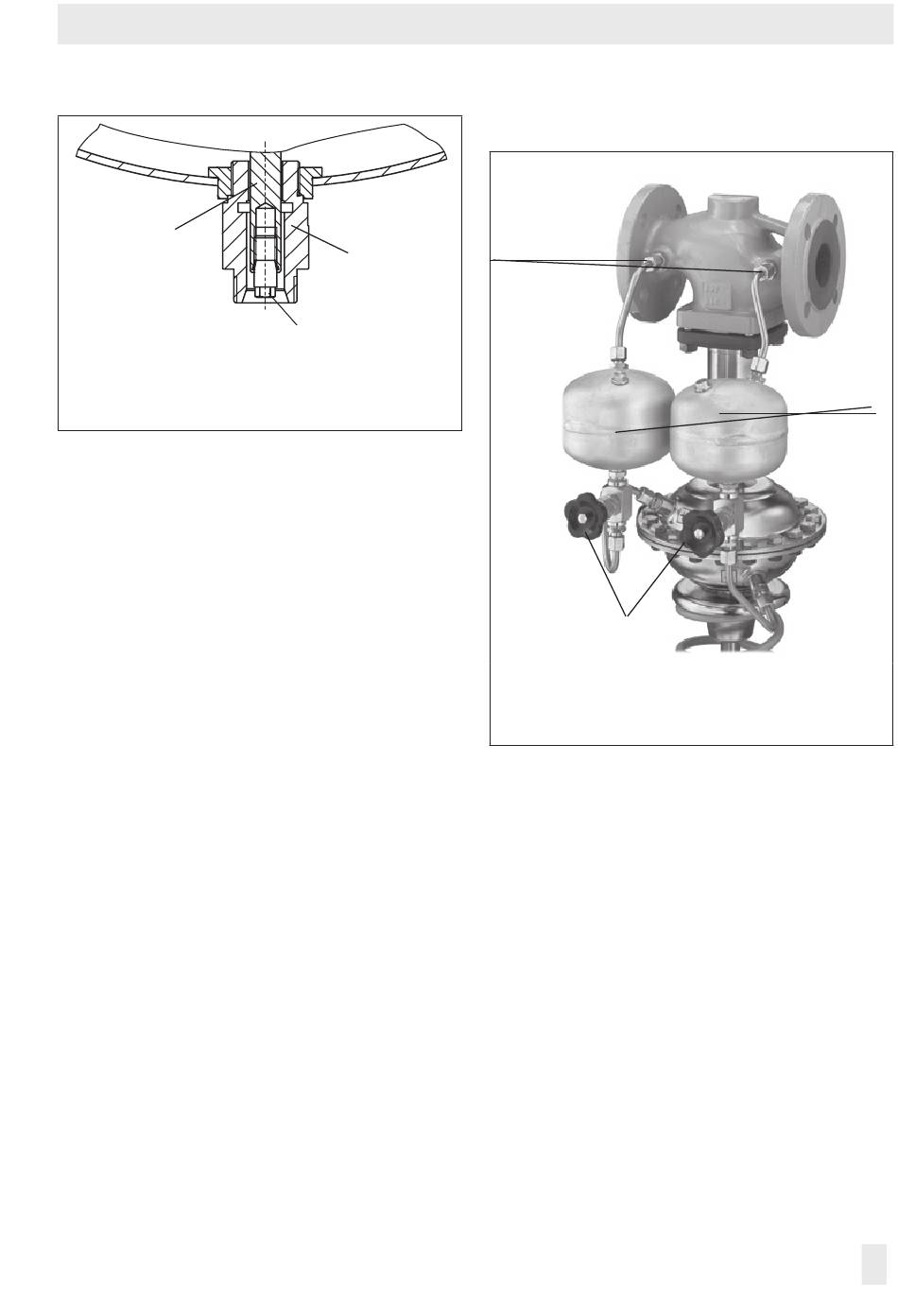

Fig. 3 : Cloche de vanne avec tige de clapet
5.2 Filtre à tamis
Le filtre à tamis est monté en amont du
régulateur. Le sens d'écoulement du fluide
doit correspondre à celui indiqué par la
flèche coulée sur le corps de vanne. Le tamis
doit absolument être dirigé vers le bas ou
être sur le côté pour les applications sur
vapeur. Prévoir un espace suffisant pour un
éventuel démontage du tamis.
5.3 Vanne d'isolement
Monter une vanne d'isolement en amont du
filtre à tamis et à la sortie de la conduite de
retour (cf. Fig. 7). Ainsi, l'installation peut
être isolée lors de travaux de nettoyage et
d'entretien et lors d'arrêts prolongés.
5.4 Manomètre
Afin de pouvoir surveiller les pressions
régnant dans l'installation, il est nécessaire
de monter un manomètre en amont et en
aval du régulateur. Le manomètre situé côté
pression aval doit être monté en aval de la
prise de pression.
EB 3007 FR
Cloche de
vanne
SW 13
Vis d'obturation
Ne pas enlever !
Raccordement de
conduite
d'impulsion
Vanne à pointeau
Fig. 4 : Régulateur pour des températures du
fluide supérieures à 150 °C ou vapeur
jusqu'à 220 °C
5.5 Conduite d'impulsion,
Pot de compensation,
Vanne à pointeau
Conduites d'impulsion · Il s'agit de
préférence d'un tube en acier inox de
8x1 mm monté sur site. Raccorder les
conduites d'impulsion au corps de vanne sur
les perçages taraudés latéraux en entrée et
sortie (jusqu'au DN 100 : G ¼ ; à partir du
DN 125 : G 3/8). La longueur droite des
canalisations en entrée et sortie de la vanne
doit être au moins égale à 3 x le DN. De
même, tout élément des canalisations
Montage
Pot de
compensation
