6 CONFIGURATION

Le Mass Combi Ultra est fourni avec deux groupes de
micro interrupteurs pour ajuster le Mass Combi Ultra selon
les spécifications de l'installation électrique, voir figure 6-1.
Les réglages des micro-interrupteurs sont 0 par défaut. Le
Combi Ultra comprend
MasterBus la plus sophistiquée. Les réglages MasterBus
effectués précédemment sont annulés par les réglages des
micros interrupteurs et ils deviennent grisés dans le menu.
Lorsqu'un micro-interrupteur est réglé sur 0, le réglage
MasterBus correspondant se fait par défaut, peu importe le
réglage effectué précédemment.
6.1

Configuration via micro-interrupteurs

Les micro-interrupteurs sont situés dans le compartiment
de connexion. Figure 6-1 indique où se situent les micros
interrupteurs et la platine à l'intérieur du couvercle frontal.

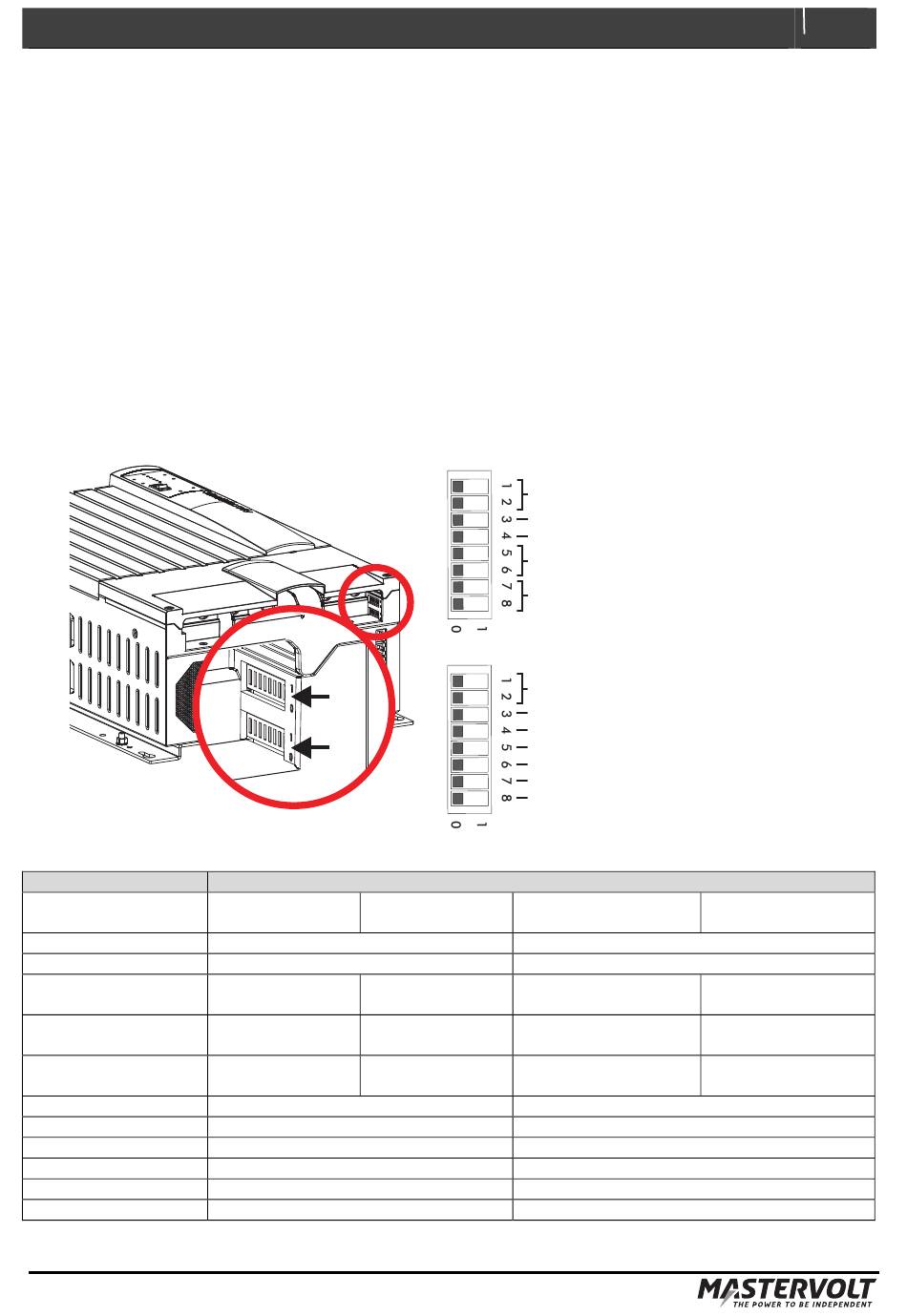

Figure 6-1: micro-interrupteurs (« DIP-switch ») et couvercle frontal
No. micro-interrupteur
A1-A2
Connexion en parallèle
A3
A4
A5-A6
Deuxième chargeur
A7-A8
Type batterie principale
B1-B2
Fusible entrée CA Secteur
B3
B4 Power Sharing
B5
B6
B7
B8
également la configuration
A
B
0-0: Autonome 1-0: Master 0
0: Fréquence sortie AC 50Hz
0: Mode économie d'énergie off
0-0: Suivre batterie 1-0: Tension constante
principale
0-0: Humide 1-0: Gel
0-0: 30A 1-0: 16A
0: Réglage fusible entrée AC Groupe 25A
0: Mode Puissance Limitée activé
0: Mode support groupe/ Mains désactivé
0: Plage d'entrée tension AC (+/-40 V)
0: Plage de fréquence groupe AC (+8/-10 Hz)
0: Relais terre désactivé
FR / Mass Combi Ultra
6.1.1 Relais de terre
Pour des raisons de sécurité:

Un dispositif différentiel à courant résiduel (Surveillance
de fuite à la terre) de 30mA sur chacune des lignes
d'entrées et de sorties (AC) du Mass Combi Ultra doit
être installé.

Le conducteur neutre (N) de la sortie AC doit être
connecté à la terre (PE / GND) lorsque le Mass Combi
Ultra est en mode convertisseur
La fonction relais de terre permet de connecter le
conducteur neutre (N) du circuit de sortie du convertisseur
au neutre de sécurité (PE / GND) automatiquement lorsque
le Mass Combi Ultra fonctionne en convertisseur. Se
référer aux normes locales sur cette question.
TOP DIPSWITCH (A)
Parallel mode
(00=Stand-alone/10=Master/01=Slave)
Output frequency inverter (0=50Hz/1=60Hz)
Energy saving mode (0=off/1=scan mode)
Sec. charger (00=follow main/
01=12V 3-step+/11=12V Constant U)
Main battery type (00=Flooded/
10=Gel/01=AGM/11=Flooded Traction)
BOTTOM DIPSWITCH (B)
Fuse setting Mains input
(00=30A/10=16A/01=10A/11=6A)
Fuse setting Generator input (0=25A/1=50A)
Power sharing (0=enabled/1=disabled)
Gen./Mains support (0=disabled/1=enabled)
AC voltage input window (0=wide/1=narrow)
Gen. AC freq. window (0=wide/1=narrow)
Ground relay (0=disabled/1=enabled)
0-1: Esclave
1: Fréquence sortie AC 60Hz
1: Mode économie d'énergie scan
0-1: Mode charge 12V à 3
Etapes+
0-1: AGM
0-1: 10A
1: Réglage fusible entrée AC Groupe 50A
1: Mode Puissance Limitée désactivé
1: Mode support groupe/ Mains activé
1: Plage faible entrée tension AC (+/-23V )
1: Plage faible fréquence groupe AC (+/-5Hz )
1: Relais terre activé
21
10=Constant U/
1-1: Tension constante
12V
1-1: Traction humide
1-1: 6A
