3 TECHNOLOGIE

Le Mass Combi Ultra est un chargeur convertisseur
multifonctions. Il combine convertisseur, chargeur de
batterie avec deuxième (petit) chargeur de batterie, un
commutateur AC et un chargeur solaire*.
3.1

Principe

GEN
MAINS
4
*
*
SOLAR

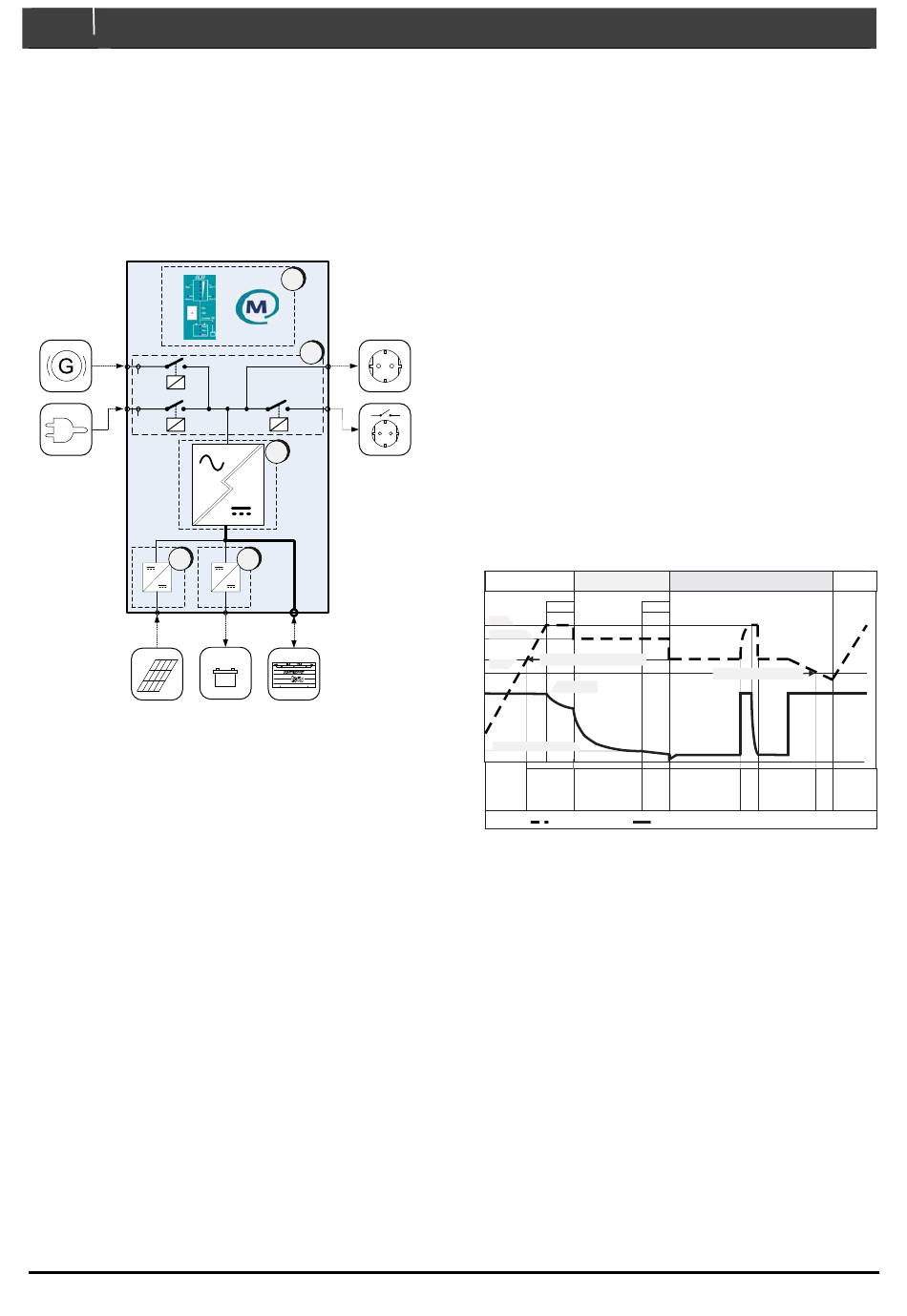

Figure 3-1: Principe de fonctionnement du Mass Combi
Ultra
3.1.1 Interface utilisateur (1)
L'interface utilisateur du Mass Combi Ultra est constituée
d'un interrupteur en face avant avec voyants de statut et
communication MasterBus.
3.1.2 Commutateur AC (2)
Cette partie du Mass Combi Ultra régule le flux d'énergie
AC à travers l'appareil. Les entrées groupe (« GEN ») et
secteur (« MAINS ») sont protégées, tout comme la sortie
2 (« OUT-2 »). Le AC est connecté au convertisseur (3). Si
la prise de secteur (« MAINS ») est déconnectée et le
groupe tourne, le convertisseur prend la relève en utilisant
la puissance batterie pour fournir la puissance AC.
3.1.3 Convertisseur/ chargeur principal (3)
Cette partie convertit la puissance AC en DC pour charger
la batterie principale et il convertit la puissance DC de la
batterie pour alimenter en AC les sorties 1 et 2 (« OUT-1 »
et « OUT-2 »).
* Modèles 12/3000-150 et 24/3500-100 uniquement
1
OUT-1
2
3
OUT-2
(switched)
5
SEC Main
battery
3.1.4 Chargeur solaire (4)*
L'entrée PV (« SOLAR ») est prévue pour le raccordement
d'un réseau PV. La tension PV est convertie en tension
pure DC pour recharger les batteries.
3.1.5 Chargeur secondaire (5)
Le chargeur de batterie secondaire (« SEC ») est adapté à
un parc de batteries secondaire ou comme alimentation.
3.2

Chargeur de batterie

Le chargeur de batterie
électroniquement. Il est conçu pour recharger de manière
optimale les batteries plomb acide (humide, gel, AGM) et
Li-ion. La charge des batteries via AC ou entrée solaire est
accomplie avec l'algorithme 3 étapes plus de Mastervolt.
Avec une source AC externe connectée, le chargeur du
Mass Combi Ultra sert également les fonctions d'un
convertisseur AC à DC pour alimenter les charges DC qui
sont connectées aux batteries. Un fonctionnement simple,
automatique est possible grâce au microprocesseur qui est
le cerveau du combi chargeur/convertisseur.
BULK ABSORPTION
`min. bulktimer `min. abs timer
Bulk
Absorption
Start max bulk timer
Float
Imax 100%
Return amps
` `max.
`max.
absorption
bulk
timer
timer
= voltage
Figure 3-2: Système de charge trois étapes Plus
3.2.1 Système de charge trois étapes Plus
Voir figure 3-2. La première étape du système de charge
trois étapes Plus est la phase BULK, au cours de laquelle
l'intensité de sortie du chargeur est de 100%, et la plus
grande partie de la capacité batterie est chargée
rapidement.
L'intensité charge les batteries et la tension augmente
graduellement en tension d'absorption, se référer aux
spécifications. La durée de cette étape dépend du ratio de
la capacité batterie, les charges connectées et le degré
auquel les batteries
commencement.
L'étape Bulk est suivie de l'étape absorption. La charge
d'absorption se termine
complètement pleine. La tension batterie reste constante
au cours de cette étape et l'intensité de charge diminue
pendant la charge de la batterie. Avec une batterie humide
cette étape dure environ quatre heures, avec une batterie
gel et AGM environ trois heures. Une fois la batterie
intégré est contrôlé
FLOAT
Return to bulk
repeated
= current
étaient déchargées
lorsque la batterie
BULK
`return to
bulk
timer
au
est
