Mode Convertisseur - Mastervolt Mass Combi Ultra 12/3000-150 Manuel De L'utilisateur Et D'installation

10
FR / Mass Combi Ultra
3.4.1 Mode entrée Groupe (« GEN »)

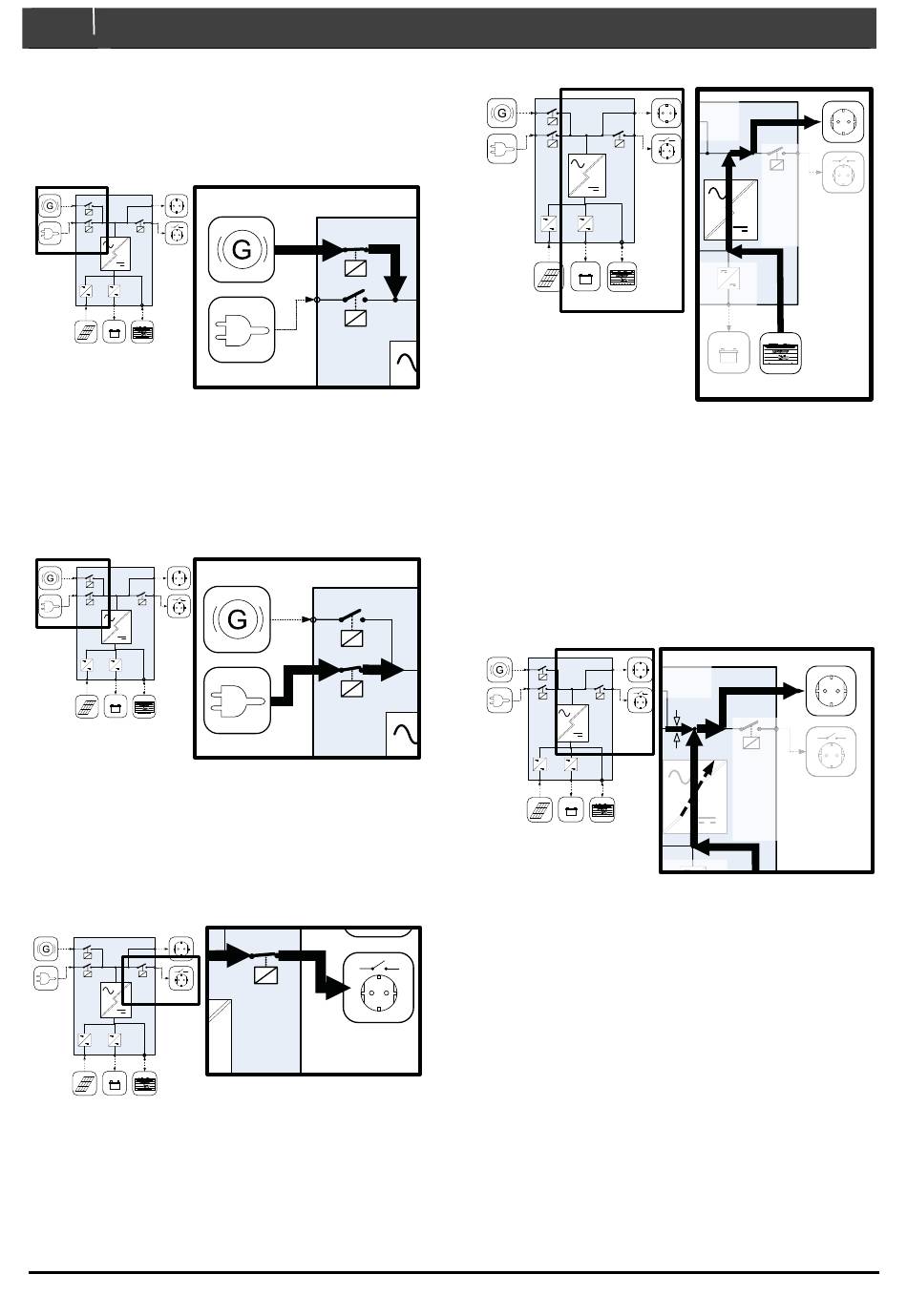

Voir figure 3-3. En mode entrée Groupe, l'interrupteur
Groupe (« GEN ») est connecté et l'interrupteur du secteur
(« MAINS ») est ouvert (pas de connexion). L'entrée AC
vient du groupe uniquement.
GEN OUT-1
MAINS OUT-2
(switched)
SOLAR SEC Main
battery
Figure 3-3: Mode entrée Groupe (« GEN »)
3.4.2 Mode entrée Secteur (« MAINS »)
Voir figure 3-4. En mode entrée Secteur, l'interrupteur
Groupe (« GEN ») est ouvert (pas de connexion) et
l'interrupteur Secteur (« MAINS ») est connecté. L'entrée
AC vient de l'alimentation secteur uniquement
GEN
OUT-1
MAINS OUT-2
(switched)
SOLAR SEC Main
battery
Figure 3-4: Mode entrée Secteur (« MAINS »)
3.4.3 Mode Sortie AC 2 (« OUT 2 ») activé
Voir figure 3-5. En mode Sortie AC 2 l'interrupteur de la
sortie « OUT 2 » se connecte. Il peut déconnecter des
charges importantes telles que bouilloire électrique, afin
d'éviter une décharge de vos batteries.
GEN OUT-1
MAINS OUT-2
(switched)
SOLAR SEC Main
battery
Figure 3-5: Mode Sortie AC -2 (« OUT 2 ») activé
3.4.4

Mode convertisseur

Voir figure 3-6. Dans ce mode la tension DC de la batterie
principale est convertie en tension AC et injectée dans le
système de transfert AC et toujours disponible sur la sortie
1 AC.
GEN
MAINS
GEN
MAINS
OUT-2
(switched)
GEN
MAINS
(switched)
SOLAR SEC Main
battery
Figure 3-6: Mode convertisseur
3.4.5 Support Gen/Mains
Voir figure 3-7. Si la demande totale en énergie risque de
dépasser la puissance
autorisée, le Mass Combi Ultra peut être configuré pour
intervenir en convertissant la puissance batterie en
puissance AC. Cette option est appelée mode support
Generator / Mains. Se référer aux spécifications pour avoir
des informations sur la quantité de puissance pouvant être
ajoutée à votre modèle Combi Ultra.
GEN OUT-1
MAINS OUT-2
(switched)
SOLAR SEC Main
battery
Figure 3-7: Mode support Gen/Mains
Une fois le mode support Generator / mains activé, le
convertisseur fonctionnera en parallèle avec la source
d'alimentation AC externe. Cela signifie que l'énergie des
batteries est ajoutée à la sortie AC uniquement. Sous
aucune circonstance la puissance CA du convertisseur
peut être réinjectée dans le réseau AC. Noter que les
normes sont différentes d'un pays à l'autre en matière de
sources AC fonctionnant en parallèle avec le réseau AC.
Ceci peut signifier que dans certains cas l'utilisation de la
fonction support Generator / Mains n'est pas autorisée. Il
est important de connaître les normes locales à ce sujet.
Ne jamais utiliser le mode support Generator / Mains si ce
mode n'est pas autorisé!
OUT-1
OUT-2
(switched) (switched)
SEC SEC Main
battery y y
d'alimentation disponible
OUT-1
MAX
OUT-2 OUT-2
(switched) (switched)
OUT-1
OUT-2 OUT-2
/
