inflammable à proximité.
3 Activez la source d'alimentation CA.
4 Appuyez sur le bouton MODE (Figure 5) pendant
3 secondes pour allumer le chargeur et entamer le
processus de charge.

3.10 MasterBus (optionnel)

Lors de la première mise en service, le ChargeMaster Plus
sera reconnu automatiquement par le réseau MasterBus.
Certains paramètres ne peuvent être modifiés que via
l'interface MasterBus. Consultez la section 4.2 pour une
présentation de tous les paramètres MasterBus disponibles.
Reportez-vous au manuel d'utilisation du panneau de
contrôle à distance pour changer ces paramètres.
À propos de MasterBus
Tous les appareils compatibles MasterBus sont
marqués du symbole MasterBus.
MasterBus est un réseau de transmission de données par
CAN totalement décentralisé assurant la communication
entre différents appareils Mastervolt. MasterBus est utilisé
comme système de gestion de puissance pour tous les
appareils connectés, tels que les convertisseurs, les
chargeurs de batterie, les générateurs et bien plus encore.
Les appareils compatibles MasterBus sont équipés de deux
ports de transfert de données. Ces appareils sont
simplement reliés entre eux pour former un réseau local de
transfert de données. Les panneaux de contrôle comme
l'EasyView 5 peuvent être utilisés pour le contrôle et la
commande de tous les équipements MasterBus connectés.
Commandes fondées sur un événement
Avec MasterBus, un appareil peut être programmé pour
faire exécuter une action par un autre appareil connecté.
C'est la fonction des commandes fondées sur un
événement.

3.11 Configuration des sorties

Par défaut, le ChargeMaster Plus charge une seule batterie
connectée à la sortie 1. Vous pouvez sélectionner n'importe
quelle autre configuration, via l'interface utilisateur locale ou
à l'aide de MasterAdjust.
1. Déconnectez les sorties 1, 2 et 3.
2. Avant de raccorder la tension CA, appuyez longuement
sur le commutateur Mode.
3. Raccordez la tension CA et maintenez enfoncé le
commutateur Mode.
4. MODE clignotera en vert et la sortie 1 s'allumera.
5. Appuyez brièvement sur le commutateur Mode jusqu'à
ce que les sorties soient sélectionnées.
6. Lorsque les sorties utilisées sont sélectionnées,
déconnectez la tension CA et attendez que le chargeur
s'éteigne.
7. Raccordez la tension CA, la configuration des sorties
est désormais enregistrée.
8. Raccordez les sorties 1, 2 et 3.
ChargeMaster Plus 12/75-3, 12/100-3, 24/40-3, 24/60-3 – Manuel d'utilisation et d'installation

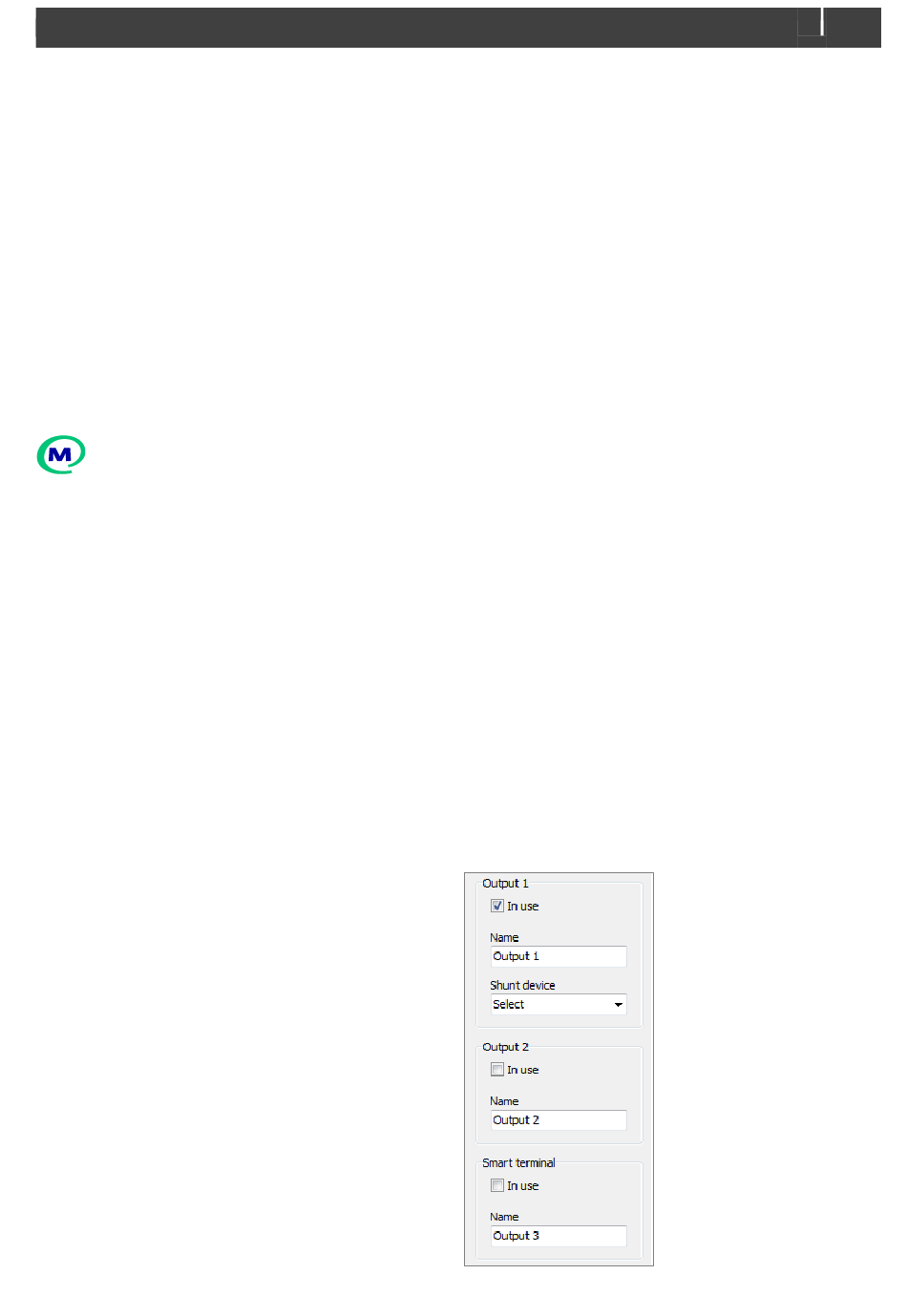

9. Depuis un panneau de contrôle à distance ou une
interface MasterBus connectée à un PC équipé du
logiciel MasterAdjust,
Configuration.
10. Sélectionnez les sorties requises du ChargeMaster
Plus.
3.12 Démontage
S'il est nécessaire de démonter le ChargeMaster Plus,
suivez les instructions dans l'ordre ci-dessous :
1
Mettez le ChargeMaster Plus en mode stand-by (voir
chapitre 5).
2
Retirez le(s) fusible(s) CC et débranchez les batteries.
3
Retirez le(s) fusible(s) CA de l'entrée CA et/ou
débranchez l'alimentation secteur CA.
4
Ouvrez le compartiment
ChargeMaster Plus.
5
Vérifiez avec un appareil adapté si les entrées et
sorties du ChargeMaster Plus sont bien hors tension.
6
Déconnectez tout le câblage.
Le ChargeMaster Plus peut à présent être démonté de
manière sécurisée.

3.13 Stockage et transport

S'il n'est pas installé, rangez le ChargeMaster Plus dans
son emballage d'origine et dans un endroit sec et à l'abri de
la poussière.
Utilisez toujours l'emballage d'origine pour le transport.
Contactez votre Centre de service Mastervolt local pour
savoir ce qu'il faut faire si vous souhaitez retourner l'appareil
pour réparation.
3.14 Réinstallation
Pour réinstaller le ChargeMaster
instructions de ce chapitre.
13
naviguez jusqu'à l'onglet
de connexion du
Plus, suivez les
