7
Installation électrique
7.12 Raccordement du récepteur VRC DCF
> Montez le récepteur VRC DCF conformément à la notice
de montage fournie avec le récepteur.

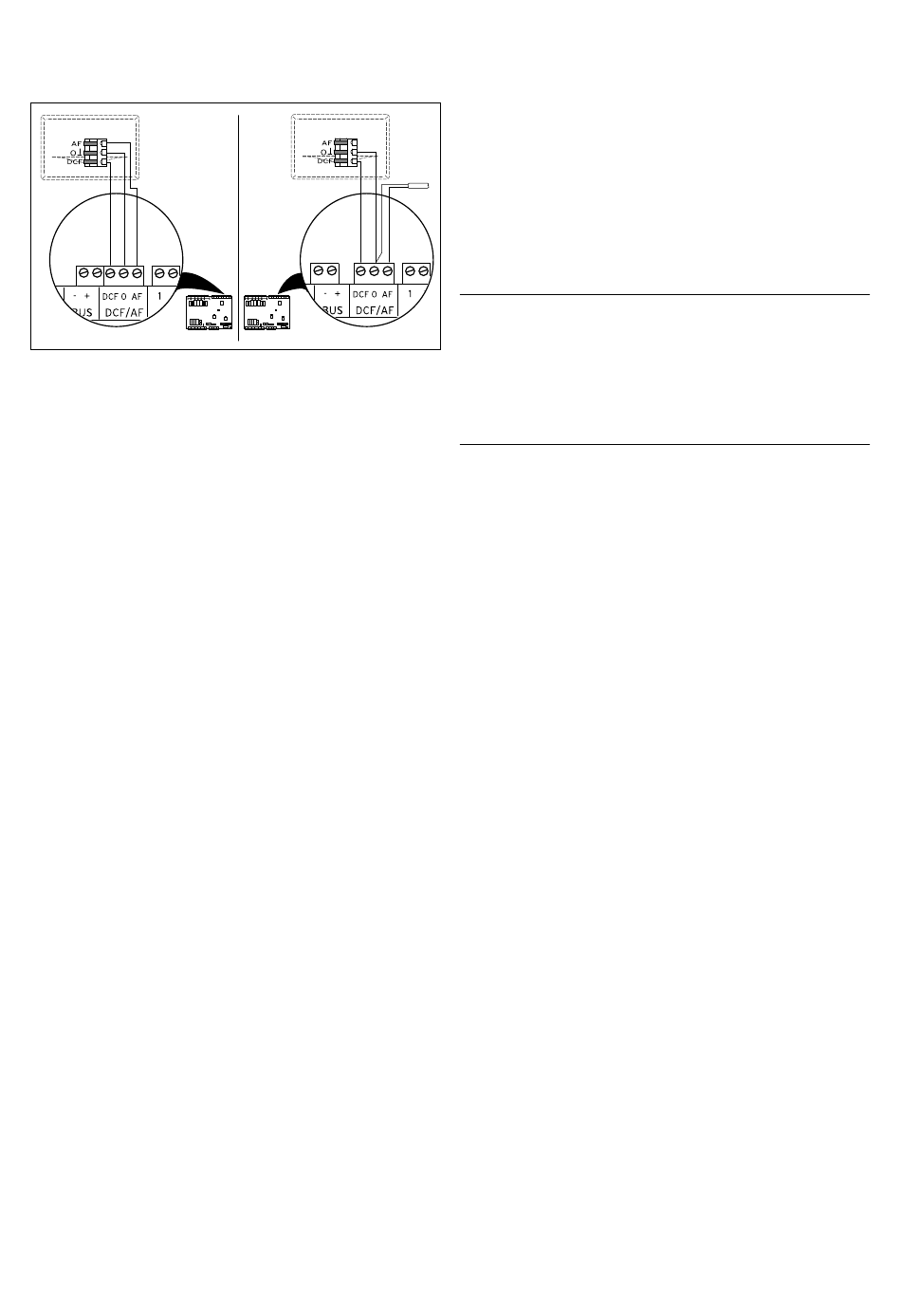

> Procédez au câblage du récepteur VRC DCF
conformément à la ¬ fig. 7.12 :
– à gauche : Récepteur VRC DCF fourni avec sonde de
température extérieure intégrée
– à droite : Solution spéciale avec sonde extérieure
externe (accessoire en option)
Une solution spéciale avec sonde extérieure externe de
type VRC 693 est nécessaire par exemple lorsque la récep-
tion radio n'est possible que si le lieu d'installation est
ensoleillé (¬ Notice d'emploi et notice d'installation 693).
7.6

Installation obligatoire d'accessoires

Schéma hydraulique 6
Pour le schéma hydraulique 6, certains accessoires non
fournis doivent impérativement être raccordés :
– Un thermostat maximal
> Montez un thermostat maximal (¬ fig. 5.1 pos. 19).
> Raccordez le thermostat maximal à la borne L3
(¬ fig. 7.7, pos. 2).
Schéma hydraulique 8
Pour le schéma hydraulique 8, certains accessoires non
fournis doivent impérativement être raccordés:
– Vannes d'inversion pour tous les circuits de chauffe qui
doivent être exclus du refroidissement
– une (deuxième) pompe externe du circuit de chauffe
– Un thermostat maximal
> Montez une vanne d'arrêt pour chaque circuit de chauffe
à exclure du refroidissement.
> Raccordez toutes les vannes d'arrêt à la borne SK2-P
(¬ fig. 7.9, pos. 4).
> Montez une pompe du circuit de chauffe externe dans le
circuit d'accumulation.
> Raccordez la pompe de circuit de chauffe externe à la
borne HK2-P (¬ fig. 7.9, pos. 5).
> Montez un thermostat maximal (¬ fig. 5.2, pos. 19).
50
> Raccordez le thermostat maximal comme indiqué sur le
schéma hydraulique (¬ fig. 5.2).
Voir également les exemples de schémas de régulation
¬ fig. 5.1 à 5.2.
7.7

Installation des accessoires en option

Danger !
e
Danger d'électrocution !
> Coupez l'alimentation en électricité avant
de procéder au raccordement d'appareils
supplémentaires à la platine du régula-
teur via l'eBus.
> Vérifiez l'absence de tension.
Vous avez la possibilité de raccorder les accessoires option-
nels suivants:
– Jusqu'à six modules mélangeuse VR 60 pour extension
de l'installation de chauffe à l'aide de douze circuits
d'installation (réglés en usine comme étant des circuits
de mélangeur).
– Jusqu'à six télécommandes VR 90 pour la régulation des
six premiers circuits de chauffe.
– vrnetDIALOG 840/2 ou 860/2
– Raccordement à la borne eBUS (¬ fig. 7.9, pos. 11), bran-
chés en parallèle.
7.7.1

Installation de VR 90

Si vous montez plusieurs circuits de chauffe, vous avez la
possibilité de raccorder chacun des six premiers à une télé-
commande VR 90. Cette télécommande permet le réglage
du type de fonctionnement et de la température ambiante
de consigne et prend en compte, si nécessaire, la tempéra-
ture ambiante au moyen de la sonde de température ambi-
ante intégrée. Pour cela, réglez « Commande par sonde
ambiante » dans le régulateur de la pompe à chaleur
(¬ tabl. 9.6, menu C5) ou dans VR 90.
Il est à chaque fois possible de régler des paramètres pour
le circuit de chauffe correspondant (programme horaire,
courbe de chauffe, etc.) et de sélectionner des fonctions
spéciales (arrêt occasionnel, etc.).
De plus, il est possible d'interroger le circuit de chauffe et
d'afficher les messages d'entretien ou d'erreur de l'appareil
de chauffe.
Reportez-vous à la ¬ Notice de montage ci-jointe pour
savoir comment monter la télécommande VR 90.
Les télécommandes VR 90 communiquent avec le régula-
teur de chauffe par eBus. Vous pouvez les raccorder dans le
système à une interface de votre choix. Vous devez simple-
ment vous assurer que les interfaces Bus sont reliées au
régulateur de la pompe à chaleur.
Notice d'installation geoTHERM exclusiv 0020092580_02
