5.4 Raccordement de la pompe à chaleur au
circuit de chauffe
Attention !
b
Risque de dommages causés par la for-
mation d'eau de condensation !
L'eau de condensation peut provoquer de la
corrosion.
> Isolez tous les tuyaux du circuit de
chauffe de sorte qu'ils soient étanches à
la diffusion de vapeur.
Attention !
b
Risque d'endommagement dû à la sur-
pression dans le circuit de chauffe !
Pendant le fonctionnement, il peut y avoir
une surpression dans le circuit de chauffe.
> Montez un vase d'expansion et une
soupape de sécurité dans le circuit de
chauffe, comme requis ci-dessous.
La norme EN 12828 définit les conditions suivantes pour
l'installation de l'installation de chauffe :
– une robinet de remplissage permettant le remplissage en
eau ou la purge de l'eau de l'installation de chauffe (ins-
tallée en usine dans l'appareil).
– un vase d'expansion de membrane dans le retour du cir-
cuit de chauffe,
– une vanne de surpression de sécurité (minimum DN 20,
pression à l'ouverture 3 bars) avec manomètre (groupe
de sécurité) dans le départ du circuit de chauffe, directe-
ment derrière la pompe à chaleur,
– un séparateur d'air/d'impuretés dans le retour du circuit
de chauffe.
Danger !
a
Risque de brûlures en raison de la vapeur
ou de l'eau chaude !
En cas de surpression, la vapeur et/ou l'eau
chaude est éliminée par la conduite de
purge de la vanne de surpression de sécu-
rité.
> Installez une conduite de purge de la
taille de l'orifice de sortie de la vanne de
sécurité de sorte que personne ne soit
menacé par la vapeur et/ou l'eau chaude
lors de la purge.
> Installez la conduite de purge dans un environnement
hors gel, de sorte qu'elle soit accessible et visible en per-
manence.
Nous préconisons l'installation d'un groupe de sécurité et
d'un entonnoir d'évacuation Vaillant.
Notice d'installation geoTHERM exclusiv 0020092580_02
Installation hydraulique
> Montez le départ et le retour du chauffe avec tous les
composants.
> Raccordez la conduite de départ (¬ fig. 5.4, pos. 7).
> Raccordez la conduite de retour (¬ fig. 5.4, pos. 6).
> Raccordez le vase d'expansion du circuit de chauffage
(¬ fig. 5.4, pos. 5).
5.5 Raccordement de la pompe à chaleur au
circuit d'eau glycolée
5.5 Robinetterie dans le circuit d'eau glycolée

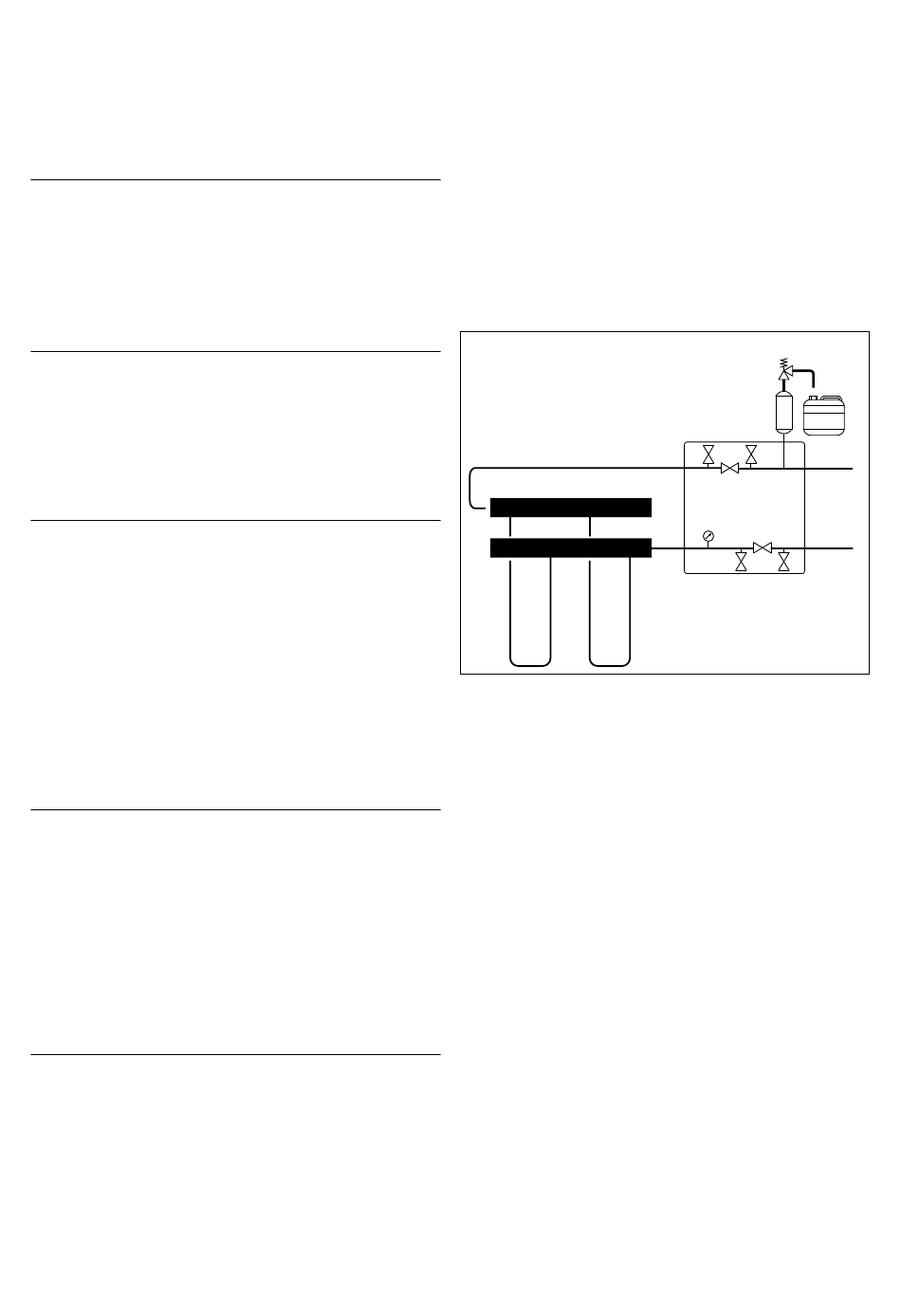

Légende
42a Vanne de sécurité
48 Manomètre
56 Poste de remplissage d'eau glycolée de la pompe à chaleur
57 Réservoir de compensation pour eau glycolée
61 Vanne d'arrêt
62 Vanne d'arrêt
63 Vanne d'arrêt
64 Vanne d'arrêt
65 Collecteur d'eau glycolée
70 Vanne d'arrêt
72 Vanne d'arrêt
A De la source de chaleur à la pompe à chaleur
(saumure chaude)
B De la pompe à chaleur à la source de chaleur
(saumure froide)
Vaillant recommande l'installation du poste de remplissage
d'eau glycolée de la pompe à chaleur Vaillant. Ce poste per-
met de procéder à une purge partielle préparatoire du cir-
cuit d'eau glycolée, par exemple des conduites de départ et
de retour du circuit d'eau glycolée jusqu'à l'appareil.
> Pour l'installation, respectez la ¬ notice de montage du
poste de remplissage d'eau glycolée de la pompe à cha-
leur.
5
42a
57
65
62
61
63
A
64
48
B
70 72
56
