4 Montage
Avant de séparer les deux modules, détachez les raccords
entre la pompe à chaleur et le ballon d'eau chaude sani-
taire.
> Dévissez le raccord de départ du ballon d'eau chaude
sanitaire (1) situé sur le côté droit de la pompe à chaleur.
> Dévissez le raccord de retour du ballon d'eau chaude
sanitaire (2) situé sur la face inférieure du ballon.
> Dévissez les quatre vis de fixation (3) situées sur le
cadre de la pompe à chaleur.
Danger !
a
Risque de blessure du fait du poids élevé
au levage !
Le poids à vide du module ballon d'eau
chaude sanitaire est d'environ 60 kg.
> Soyez au moins deux personnes pour le
soulever afin d'éviter de vous blesser.
> Soulevez le module ballon d'eau chaude sanitaire et
posez-le avec précaution sur le sol.
Si vous transportez l'installation à l'aide d'un diable, veuillez
respecter les points suivants :
> Soulevez l'unité interne uniquement par l'arrière. Le
poids de la pompe à chaleur sera ainsi parfaitement
réparti.
> Fixez la pompe à chaleur à l'aide d'une sangle.
> Utilisez une rampe pour descendre de la palette avec le
diable, ex. : bois équarri et planche robuste.
Vous pouvez désormais transporter chacun des deux modu-
les sur le lieu d'installation.
Danger !
a
Risque de blessure du fait du poids élevé
au levage !
Le module pompe à chaleur peut peser
jusqu'à 120 kg.
> Soulevez-la à plusieurs, afin d'éviter les
blessures.
Assemblage des modules
> Après le transport, réassemblez les deux modules dans
l'ordre inverse des opérations.
> Contrôlez l'étanchéité des raccords du ballon d'eau
chaude sanitaire.
20
4.7 Rabattement du boîtier de commande
électrique
A la livraison, le boîtier de commande électrique est rabattu
vers le bas de manière à protéger les composants élec-
triques. Vous devez le rabattre vers le haut et le fixer avant
de réaliser l'installation électrique.

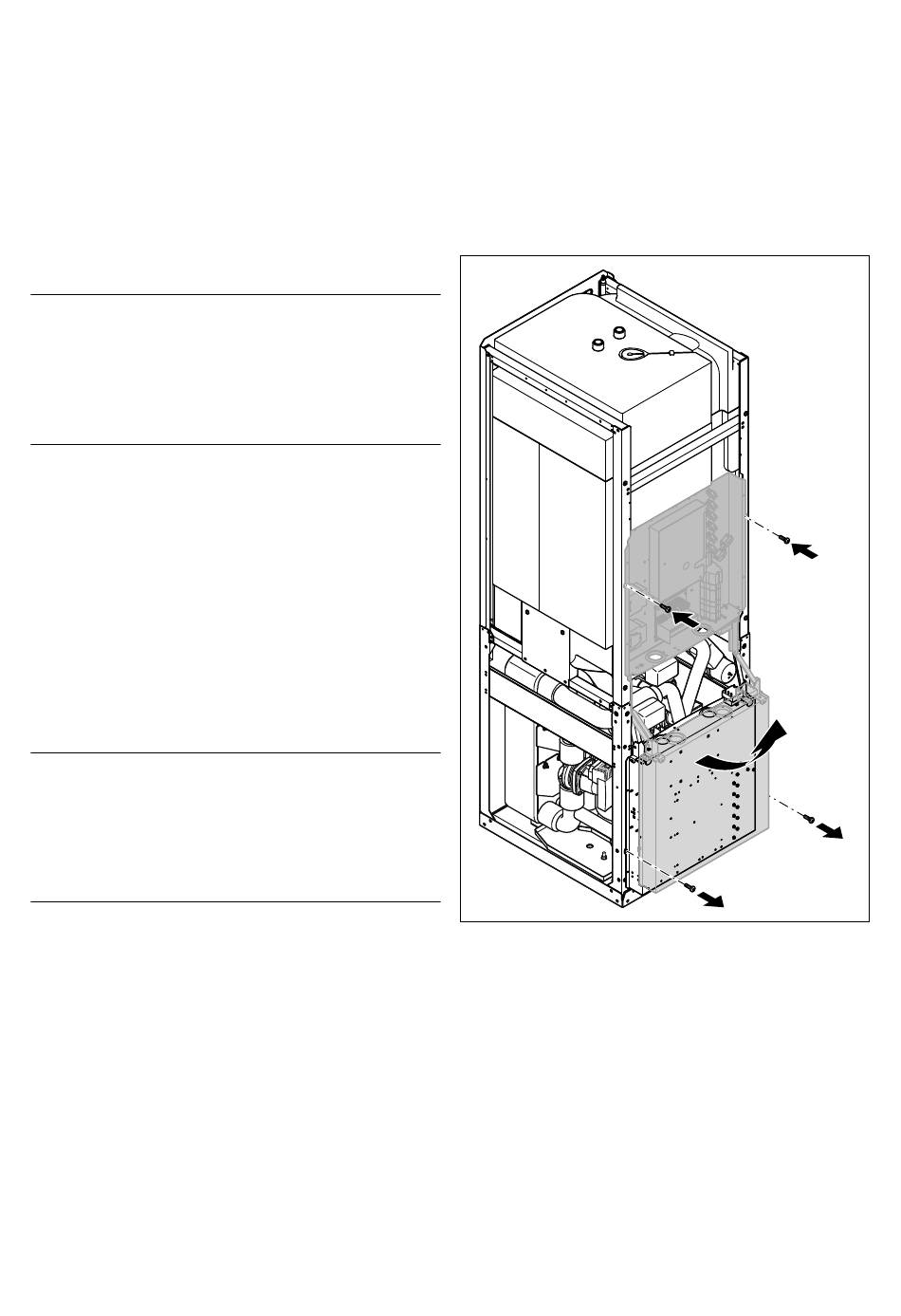

4.7 Rabattement du boîtier de commande électrique
> Retirez les vis de blocage (1).
> Rabattez le boîtier de commande électrique avec
précaution vers le haut (2). Veillez à ne coincer et
à n'endommager aucune ligne.
> Fixez le boîtier de commande électrique à l'aide des deux
vis de blocage (3).
Notice d'installation geoTHERM exclusiv 0020092580_02
3.
3.
2.
1.
1.
