6 Installation
6
Installation
6.1
Réalisation de l'installation hydraulique
Attention !
Risques de dommages en cas d'encrasse-
ment des conduites !
Les corps étrangers situés dans les
conduites, tels que les résidus de soudure,
les morceaux de joint et autres particules,
risquent d'endommager l'appareil.
▶
Rincez soigneusement les conduites du
circuit solaire et du circuit de charge du
ballon avant de procéder à l'installation.
▶
Si vous ne finalisez pas immédiatement
l'installation/la mise en service, faites
en sorte qu'il n'y ait pas d'eau stagnante
dans le circuit solaire après rinçage.
Attention !
Risques de dommages en cas de fuites !
Toute contrainte mécanique au niveau des
conduites de raccordement risque de provo-
quer des fuites et donc d'endommager l'ap-
pareil.
▶
Évitez les contraintes mécaniques au
niveau des conduites de raccordement !
Attention !
Risques de dommages matériels par
transfert de chaleur lors du soudage !
▶
Vous pouvez souder les pièces de raccor-
dement tant qu'elles ne sont pas fixées
aux robinets de maintenance. Ensuite, ce
n'est plus possible.
▶
Les opérations qui figurent ci-après dans ce chapitre
doivent être réalisées exclusivement par un installateur
agréé.
Remarque
Les joints en matériau assimilable à du caou-
tchouc peuvent subir des déformations plas-
tiques, ce qui peut entraîner des pertes de
charge. Nous recommandons d'utiliser des
joints en matériau fibreux de type joint en car-
ton.

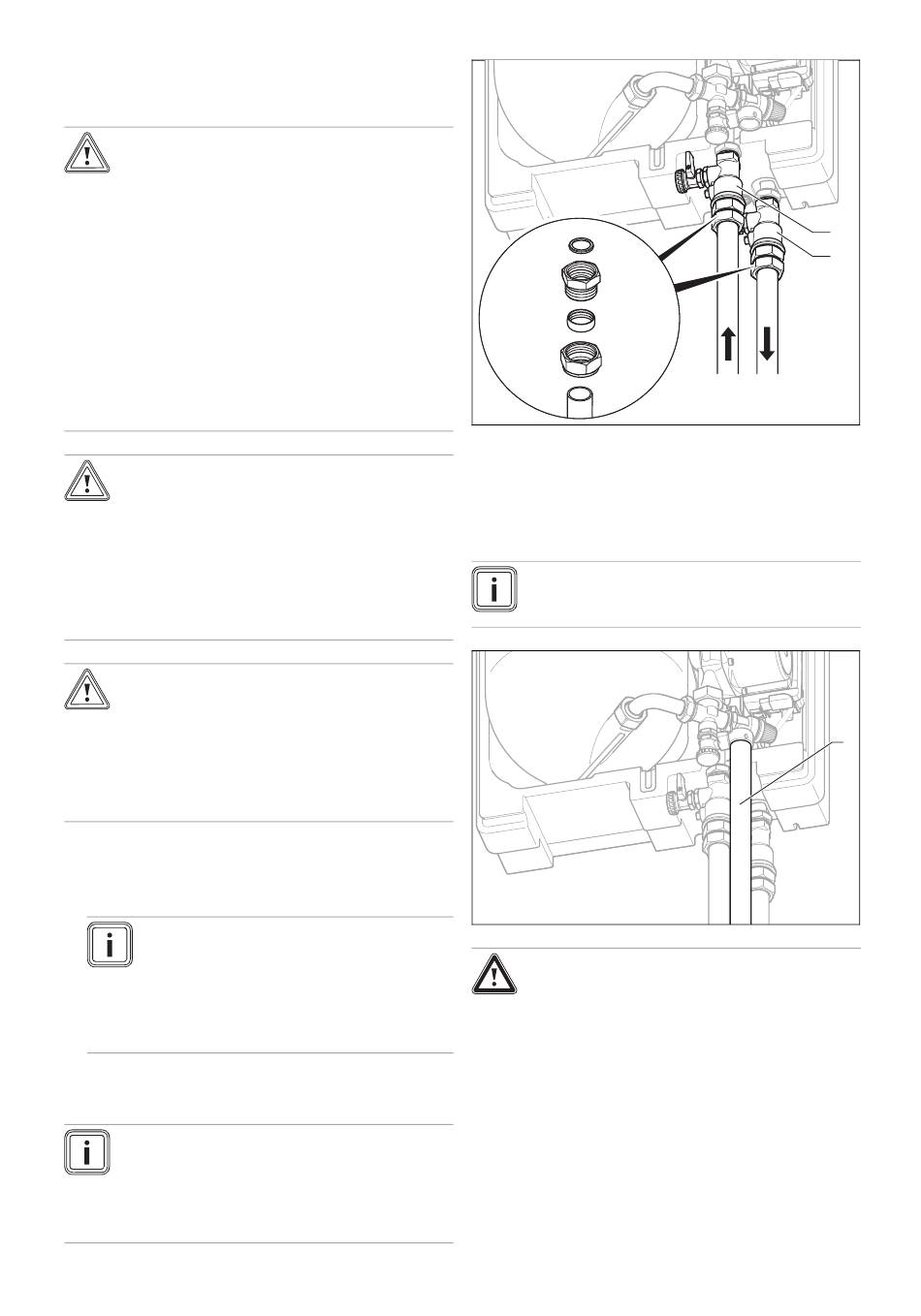

6.1.1
Raccordement du circuit de charge du
ballon
Remarque
Nous préconisons de raccorder la station de
charge solaire au circuit de charge du ballon par
le biais de robinets de maintenance. Les robinets
de maintenance ne sont pas compris dans la
livraison.
14
1.
Montez les robinets de maintenance (non compris dans
la livraison) (1) et (2) comme indiqué, le cas échéant.
2.
Montez le départ et le retour.
6.1.2
Raccordement de la conduite de purge au
groupe de sécurité
Remarque
Vous pouvez utiliser un bidon vide de fluide calo-
porteur Vaillant comme bac collecteur.
Avertissement !
Risques de blessures et de dommages
matériels en cas d'installation incorrecte !
Le fluide caloporteur qui s'échappe de la
conduite de purge du groupe de sécurité peut
provoquer de graves brûlures.
▶
Placez la conduite de purge du groupe de
sécurité de sorte qu'elle ne présente de
danger pour personne.
▶
Prévoyez une conduite de purge à haute
résistance thermique et montez-la de
sorte qu'elle soit en pente et qu'elle dé-
Notice d'installation et de maintenance auroFLOW plus 0020160587_04
1
2
1
