6 Remplissage du circuit de chauffe et du circuit d'eau glycolée
Cela ouvre les deux voies et améliore la procédure de rem-
plissage car cela permet à l'air présent dans le système de
s'échapper.
> Raccordez un tuyau de remplissage à un robinet d'eau.
> Retirez pour cela le bouchon à vis situé au niveau de le
robinet de remplissage et de vidange du circuit de
chauffe (¬ fig. 6.1, pos. 3) et fixez-y l'extrémité libre du
tuyau de remplissage.
> Ouvrez le robinet de remplissage et de vidange du circuit
de chauffe.
> Ouvrez doucement le robinet d'eau et remplissez d'eau
jusqu'à ce que le manomètre (non fourni) indique une
pression de l'installation de chauffe d'environ 1,5 bar.
> Fermez le robinet de remplissage et de vidange du circuit
de chauffe.
> Purgez le circuit de chauffe aux endroits prévus à cet
effet.
> Vérifiez ensuite de nouveau la pression d'eau du circuit
de chauffe (recommencez la procédure de remplissage si
nécessaire).
> Retirez le tuyau de remplissage du robinet de remplis-
sage et de vidange et remettez le bouchon à vis en
place.
Ramenez les vannes d'inversion chauffe/chargement du bal-
lon et refroidissement en position de sortie. Procédez à
chaque fois de la manière suivante :
2.

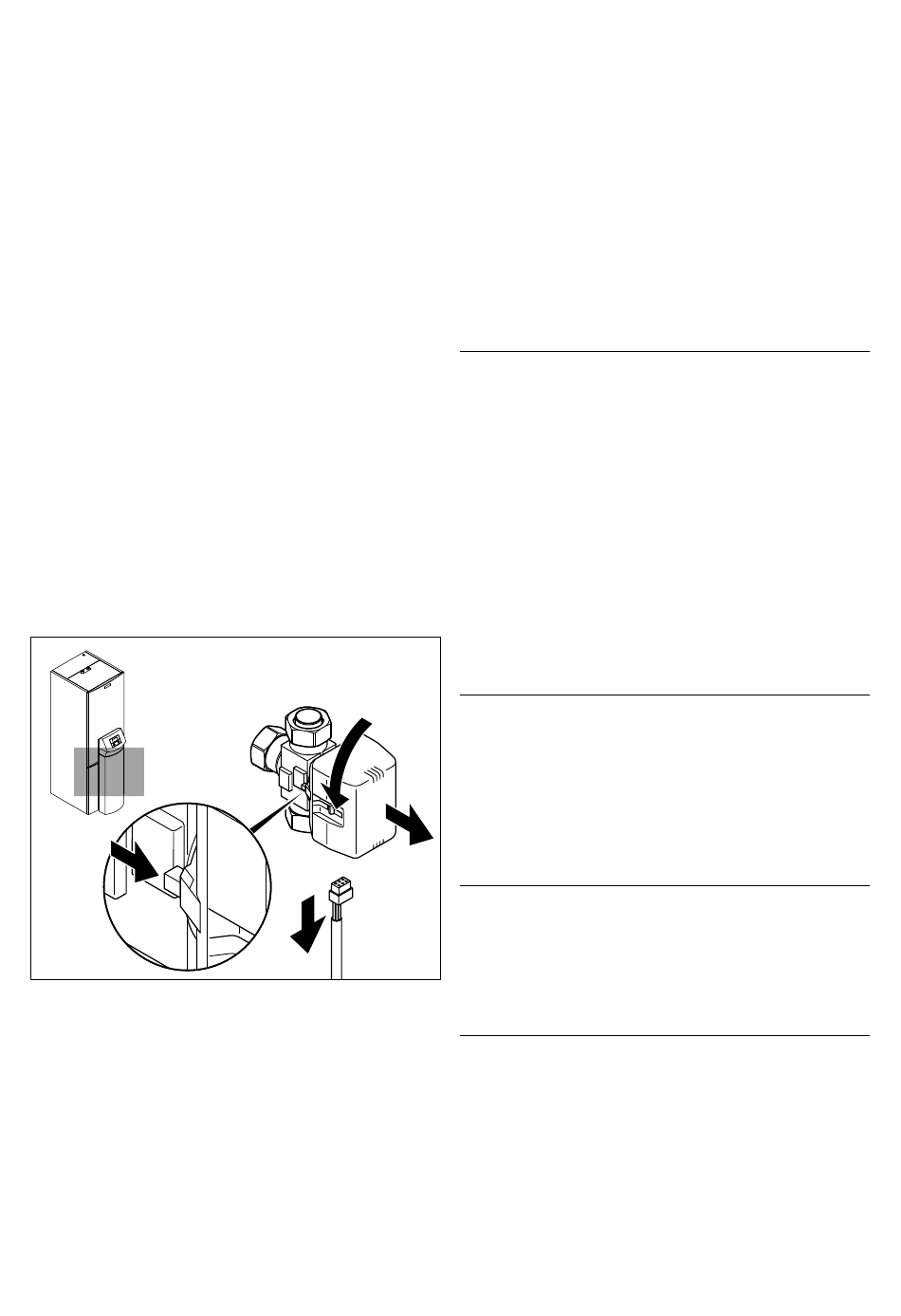

6.3 Retrait du carter moteur de la soupape d'inversion

> Retirez le câble d'alimentation électrique du carter
moteur de la soupape d'inversion.
>
> Appuyez sur le levier de sécurité.
> Tournez le carter moteur de 45°.
> Retirez le carter moteur.
Les ressorts dans le corps de vanne reprennent ainsi leur
état initial.
> Replacez le carter moteur sur le corps de la soupape et
rebranchez le câble d'alimentation électrique.
32
L'interrupteur blanc du carter moteur de la soupape
d'inversion chauffage/chargement du ballon doit désormais
se trouver en position initiale (¬ fig. 6.2, pos. 4).
6.3
6.3.1
a
a
45°
3.
4.
b
1.
Remplissage et purge du circuit d'eau
glycolée
Préparation de la procédure de remplissage
Danger !
Risque d'explosion et de brûlures !
L'éthanol (liquide de saumure), sous forme
liquide et gazeuse, est légèrement inflam-
mable. La formation de mélanges vapeur/
air explosibles est possible.
> Tenez-vous à l'écart de la chaleur, des
étincelles, des flammes nues et des sur-
faces chaudes.
> En cas de dégagement accidentel de
vapeurs, veillez à une ventilation suffi-
sante.
> Evitez la formation de mélanges vapeur/
air. Gardez fermés les récipients con-
tenant le liquide de saumure.
> Respectez la fiche de données de sécu-
rité accompagnant le liquide de saumure.
Danger !
Risque de blessure par brûlure chimique !
Les eaux glycolées sont toxiques.
> Evitez tout contact cutané et oculaire.
> Evitez toute inhalation et ingestion.
> Portez des gants et des lunettes de
protection.
> Respectez la fiche technique de sécurité
fournie avec l'eau glycolée.
Attention !
Dysfonctionnement en raison d'une purge
insuffisante !
L'accumulation d'air dans l'unité externe
entraîne une perte d'efficacité considérable.
> Veillez à ce que le circuit d'eau glycolée
soit suffisamment purgé.
Notice d'installation geoTHERM exclusiv 0020092580_02
