Description des fonctions et de l'appareil

3 Description des fonctions et de
l'appareil
3.1 Plaque signalétique
La plaque signalétique de la pompe à chaleur geoTHERM
exclusiv se trouve à l'intérieur de celle-ci, sur la face inféri-
eure de l'appareil. La désignation du modèle de pompe à
chaleur figure sur l'autocollant (¬ fig. 3.4, pos. 1) situé en
bas à droite sur la protection avant, au niveau de la plaque
signalétique.
Serial-No. 21054500100028300006000001N1
16 A
COP B0/W35
COP B5/W55
B0/W35
B5/W55

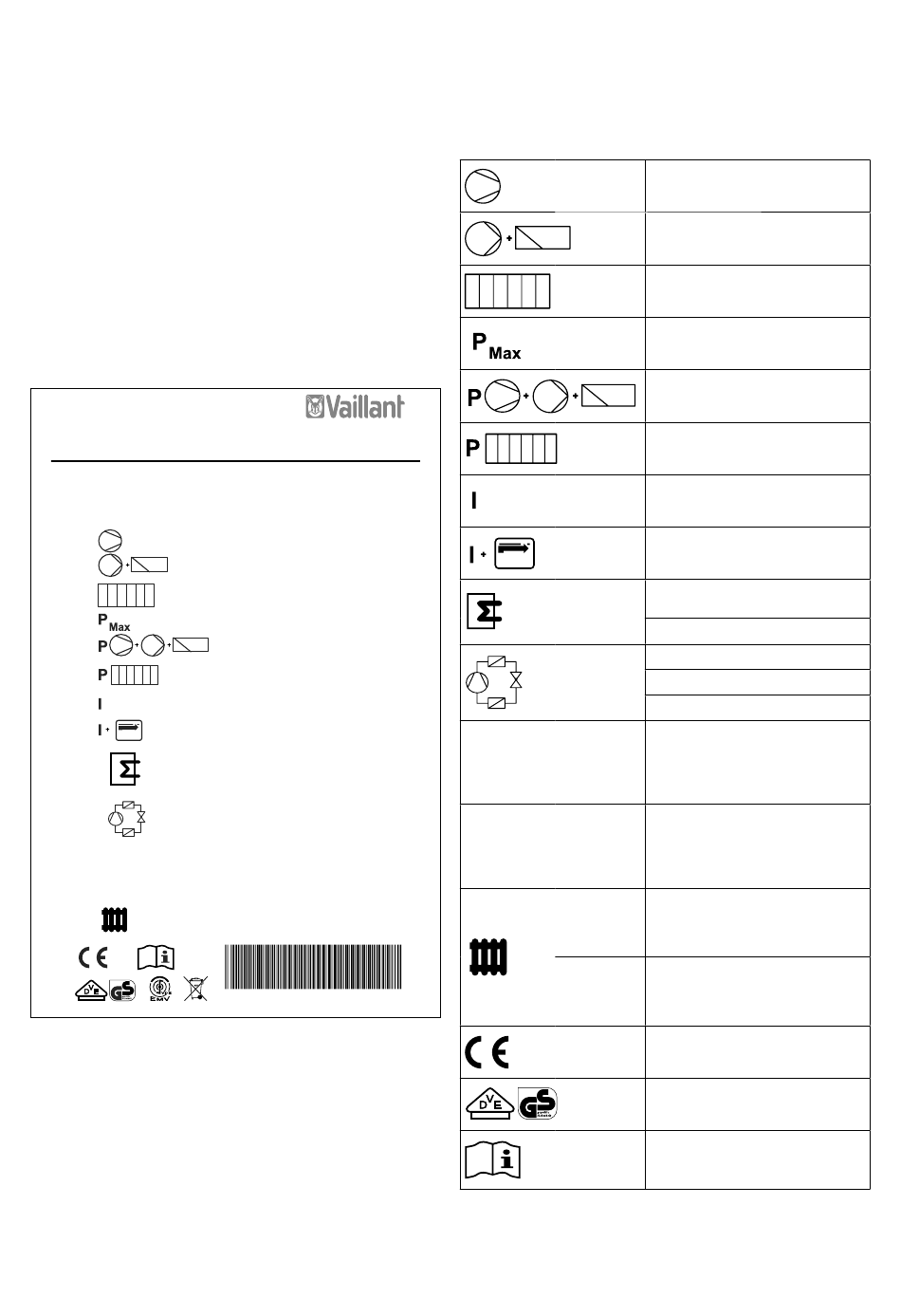

3.1 Exemple de plaque signalétique
8
Vaillant GmbH Remscheid / Germany
VWS 63/3
DE AT CH
IP 20
3/N/PE 400V 50Hz
1/N/PE 230V 50Hz
3/N/PE 400V 50Hz
9,1 kW
3,1 kW
6 kW
26 A
<16 A
175 I
1 (10) MPa (bar)
R407 C
1,9 kg
2,9 (29) MPa (bar)
4,70
3,30
6,10 kW
6,50 kW
21054500100028300006000001N4
Explication des symboles sur la plaque signalé-
tique
16 A
COP B0/W35
COP B5/W55
B0/W35
B5/W55
3.1 Explication des symboles
Notice d'installation geoTHERM exclusiv 0020092580_02
Tension assignée compresseur
Tension assignée pompes +
régulateurs
Tension assignée chauffe
de secours
Puissance assignée maximale
Puissance assignée compresseur,
pompes et régulateurs
Puissance assignée chauffe de
secours
Courant de démarrage
sans limiteur
Courant de démarrage
avec limiteur
Capacité du ballon d'eau chaude
sanitaire
Surpression de calcul autorisée
Type de réfrigérant
Quantité de remplissage
Surpression assignée autorisée
Coefficient de puissance (Coeffici-
ent of Performance) à une tem-
pérature de l'eau glycolée de 0 °C
et à une température du départ de
chauffe de 35 °C
Coefficient de puissance (Coeffici-
ent of Performance) à une tem-
pérature de l'eau glycolée de 5 °C
et à une température du départ de
chauffe de 55 °C
Puissance de chauffe thermique à
une température de l'eau glycolée
de 0 °C et à une température du
départ de chauffe de 35 °C
Puissance de chauffe thermique à
une température de l'eau glycolée
de 5 °C et à une température du
départ de chauffe de 55 °C
Marquage CE
Marquage VDE-/GS
Lire les notices d'emploi et
d'installation !
