5. Faites passer les câbles de raccordement au secteur
dans le serre-câble (1), puis faites-les cheminer jus-
qu'aux bornes du circuit imprimé de raccordement au
secteur.
6. Branchez le câble de raccordement au secteur sur les
cosses correspondantes.
7. Fixez les câbles de raccordement au secteur dans les
serre-câbles.
0020291546_02 Hydraulic Station Notice d'installation et de maintenance
Installation électrique 6

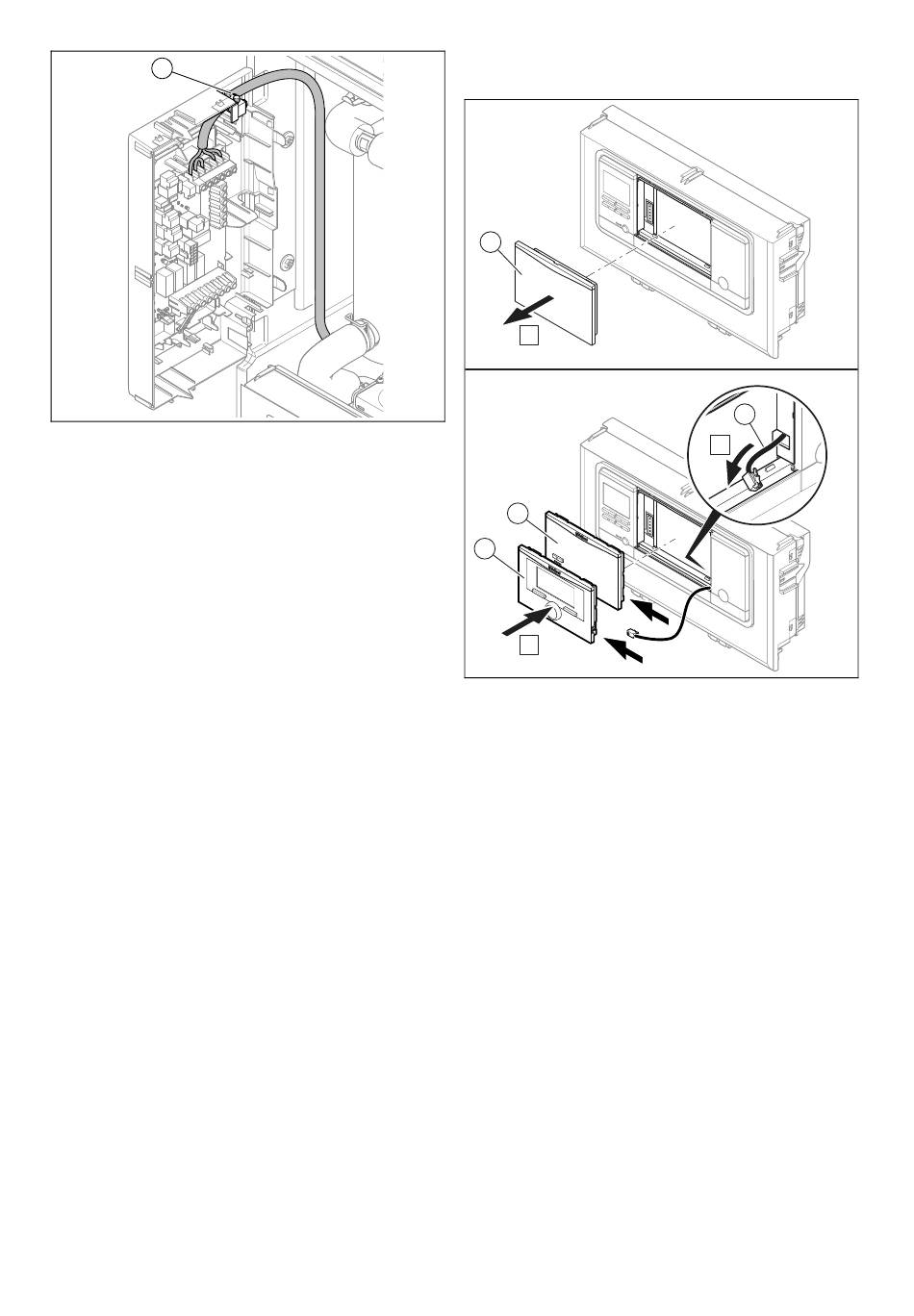

6.9 Installation du boîtier de gestion dans le
boîtier électrique
1
A
3
4
C
1. Retirez la protection (1) du boîtier électrique.
2. Connectez le câble DIF en attente (2) sur le boîtier de
gestion ou sur la station de base radio.
3. Si vous utilisez un récepteur radio, mettez en place la
station de base radio (3).
4. Si vous utilisez un boîtier de gestion filaire (4), mettez-le
en place.
5. Référez-vous à la notice du régulateur système pour
appairer la base radio et le régulateur système.
6.10 Cheminement des câbles.
1. Faites cheminer séparément les conduites de raccorde-
ment à tension de secteur et les câbles de sonde ou de
bus dès lors que leur longueur est supérieure à 10 m.
Distance minimale entre les câbles basse tension et
le câble d'alimentation secteur à partir d'une longueur
> 10 m : 25 cm.
