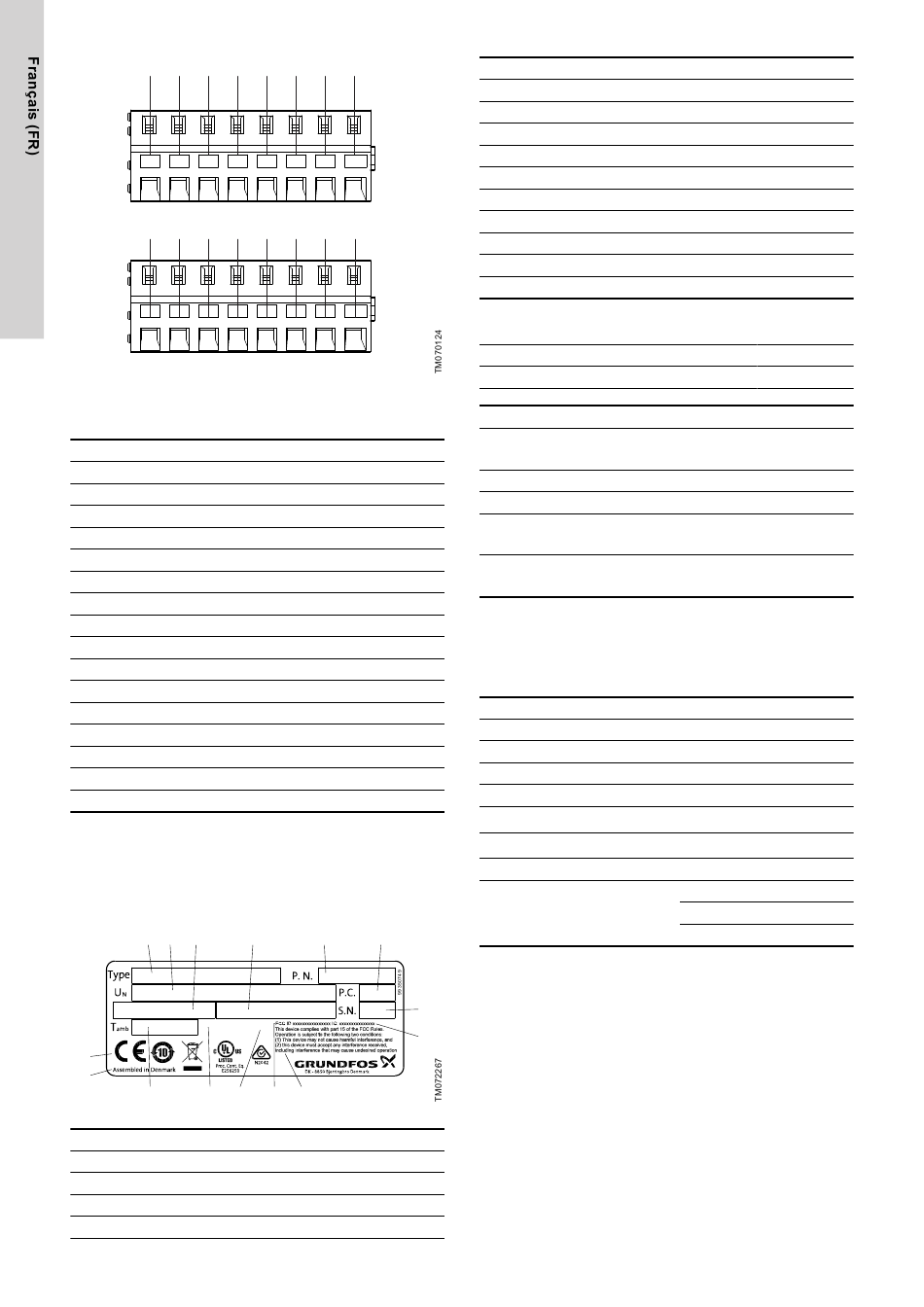

1
2
3
4
DIO1 GND DIO2 GND
9
10
11
12
CIO1 GND CIO2 GND 24V
Se connecter à Grundfos GO Remote pour voir les options qui sont
disponibles pour les bornes d'entrée et de sortie.
Pos.
Description
1
Entrée/sortie digitale 1, configurable
2
GND
3
Entrée/sortie digitale 2, configurable
4
GND
5
Entrée digitale 1
6
GND
7
Entrée digitale 2
8
GND
9
Entrée/sortie 1 configurable
10
GND
11
Entrée/sortie 2 configurable
12
GND
13
Tension d'alimentation, 24 V, max. 200 mA
14
GND
15
Tension d'alimentation, 24 V, max. 200 mA
16
GND
Informations connexes
3.6 Configuration des bornes E/S à l'aide de Grundfos GO Remote
4.6 Identification
4.6.1 Plaque signalétique
1
2
3
°C
15
14
13
12
11
Pos. Description
1
Nom du produit
2
Tension d'alimentation
3
Intensité maxi, UL
4
Intensité maxi, CEI
182
5
6
7
8
DI1
GND
DI2
GND
13
14
15
16
GND 24V
GND
4
5
6
7
P1
8
10
9
Pos. Description
5
Numéro de la version et code article
6
Code de production (année et semaine)
7
N° de série
8
IC, uniquement pour les variantes UL
9
Texte FCC, uniquement pour les variantes UL
10
ID FFC, uniquement pour les variantes UL
11
Code usine
12
Température ambiante mini-maxi
13
Usine de production
14
Marquages et certifications
4.6.2 Désignation du LC 231
Exemple
LC 231
Pos.
1
Pos.
Description
Type :
1
•
LC 231: version murale
2
Nombre de pompes prises en charge
3
Plage d'intensité de la pompe [A]
Méthode de démarrage :
4
•
DOL: démarrage direct
Type de panneau :
5
•
PI: Boîtier en plastique
4.7 Module de communication et protocoles pris en
charge
Il est possible d'ajouter les modules de communication Grundfos
suivants au produit.
Module de communication
CIM 050
CIM 150
CIM 200
CIM 260
CIM 270 *
CIM 280 *
CIM 300
CIM 500
*
Non pris en charge.
Informations connexes
2.2.5 Installation d'un module de communication
2x
1-9
DOL
PI
2
3
4
5
Protocole
GENIbus
PROFIBUS DP
Modbus RTU
3G/4G
GRM
Grundfos Utility Connect
BACnet
Modbus TCP
PROFINET IO
GRM IP
