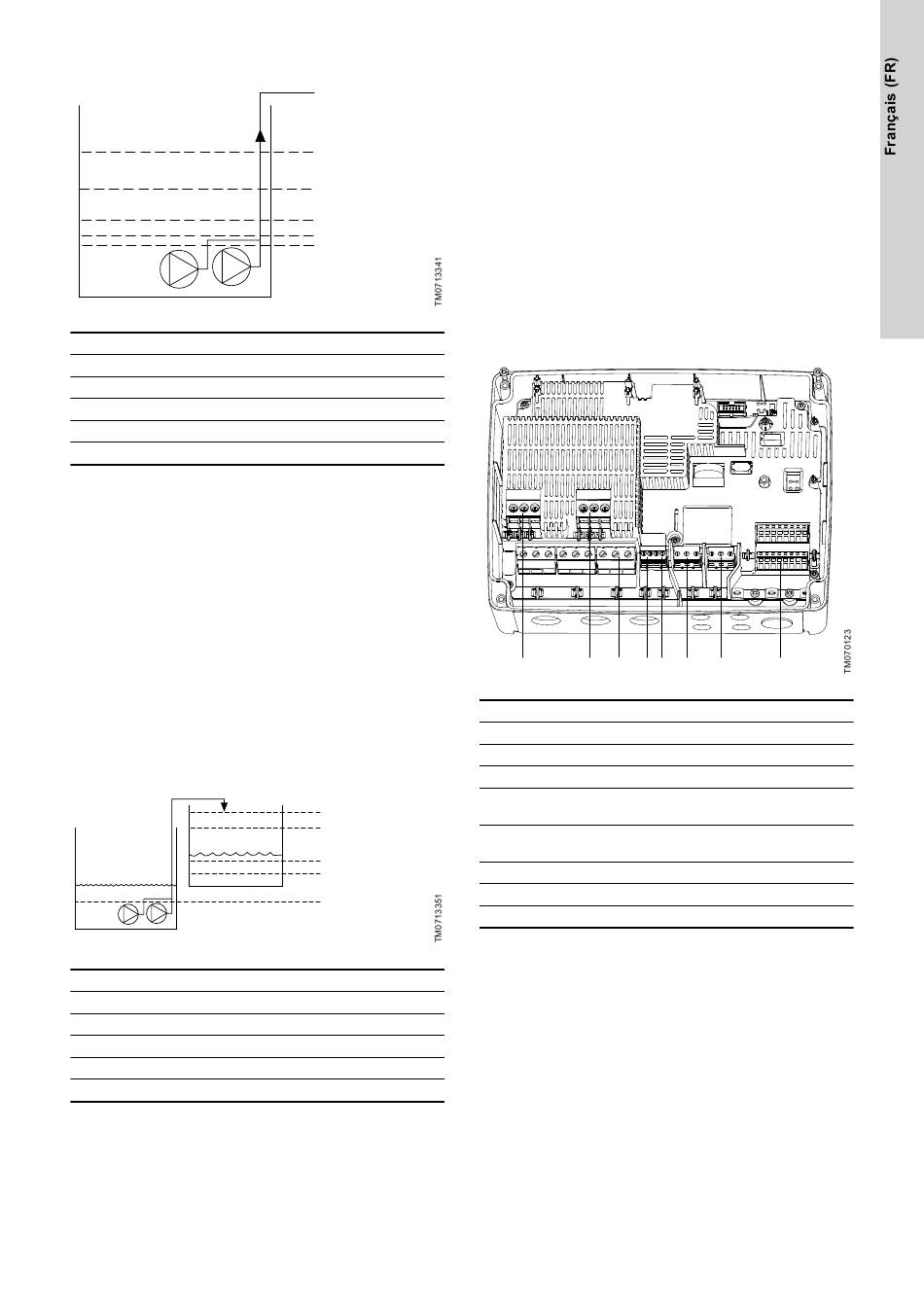

Vidange
Pos. Description
1
Niveau haut
2
Niv. démar. P2: niveau de démarrage de la pompe 2
3
Niv. démar. P1: niveau de démarrage de la pompe 1
4
Niveau arrêt
5
Niv. marche à sec
La pompe commence à vider le réservoir ou le puits lorsque Niv.
démar. P1 est atteint.
Une deuxième pompe démarre lorsque le niveau du liquide atteint
Niv. démar. P2.
La pompe s'arrête lorsque le niveau du liquide a baissé jusqu'à
Niveau arrêt.
Si le flux entrant du liquide dépasse la capacité de la pompe
installée, le niveau dans le réservoir ou le puits s'élèvera. Enfin, la
capteur Niveau haut enregistre un niveau de liquide haut dans le
réservoir ou le puits. S'il est défini, le signal du capteur Niveau haut
peut être utilisé pour activer une sortie relais qui sert, à son tour, à
déclencher une alarme visuelle ou sonore ou à envoyer un signal à
un système SCADA.
Lorsque la pompe est en marche, si le niveau de liquide du
réservoir ou du puits descend sous le niveau de marche à sec, la
protection contre la marche à sec force l'arrêt de la pompe pour
éviter tout dommage mécanique.
Remplissage
Pos. Description
1
Niveau haut
2
Niveau arrêt
3
Niv. démar. P1: niveau de démarrage de la pompe 1
4
Niv. démar. P2: niveau de démarrage de la pompe 2
5
Niv. marche à sec
Pour les applications de remplissage, la pompe est installée dans
un réservoir ou un puits à partir duquel elle pompe le liquide. Le
liquide est pompé dans un deuxième réservoir dans lequel les
capteurs de niveau sont installés.
La pompe commence à remplir le deuxième réservoir lorsque Niv.
démar. P1 est atteint.
Une deuxième pompe démarre lorsque le niveau du liquide atteint
Niv. démar. P2.
La pompe s'arrête lorsque le niveau du liquide atteint Niveau arrêt.
Si, pour une raison ou une autre, la pompe n'arrête pas de pomper
alors qu'elle a atteint Niveau arrêt et que le niveau du liquide
continue de s'élever, le capteur Niveau haut enregistre à terme ce
comportement. S'il est défini, le signal du capteur Niveau haut peut
être utilisé pour activer une sortie relais qui sert, à son tour, à
1
déclencher une alarme visuelle ou sonore ou à envoyer un signal à
un système SCADA via une interface de communication.
Lorsque la pompe est en marche, si le niveau de liquide du
2
réservoir descend sous le niveau de marche à sec, la protection
contre la marche à sec force l'arrêt de la pompe pour éviter tout
3
dommage mécanique.
4
5
Informations connexes
6.1 Réglage du type d'application via Grundfos GO Remote.
6.16.1 Fonctionnement automatique
4.5 Bornes
Pos. Description
1
2
3
4
1
2
5
3
6
4
7
5
8
1
2
3
4 5
6
Contacteur de la pompe 1
Contacteur de la pompe 2
Bornier pour l'alimentation électrique
Bornier pour capteur de température et de protection contre
l'humidité pour la pompe 1
Bornier pour capteur de température et de protection contre
l'humidité pour la pompe 2
Alarme 1
Alarme 2
Entrées et sorties digitales et analogiques.
7
8
181
