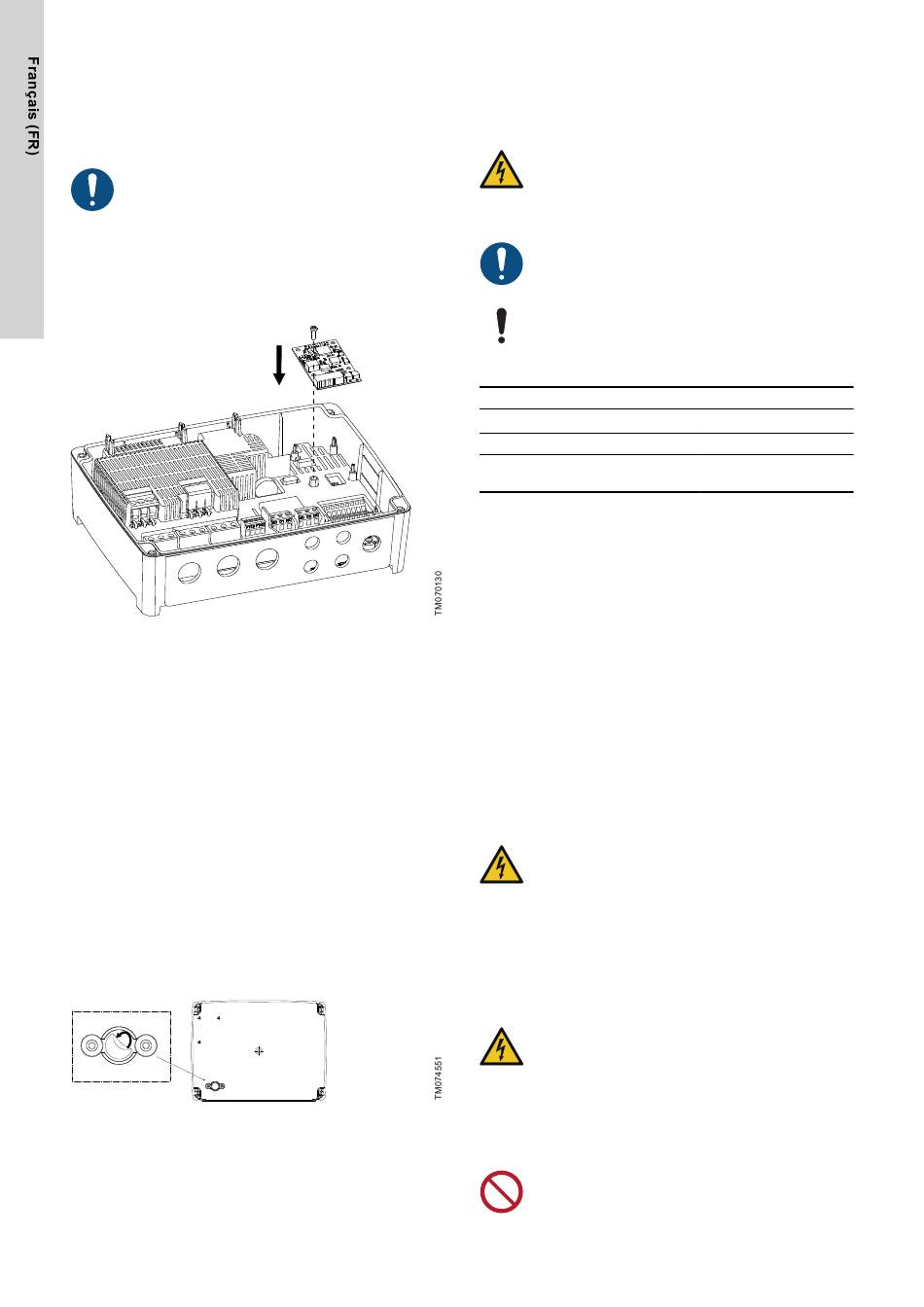

2.2.5 Installation d'un module de communication
Vous pouvez installer un module de communication (CIM) dans le
coffret de commande pour permettre la communication avec des
dispositifs externes. Le module est en option et n'est donc pas livré
avec le produit. Voir la notice d'installation et de fonctionnement du
module pour en savoir plus sur les branchements électriques.
Utiliser un kit de maintenance antistatique lors de la mani-
pulation de composants électroniques. Cela évite que
l'électricité statique n'endommage les composants.
1. Desserrer les vis et retirer la façade avant.
Prendre soin de ne pas endommager le câble reliant la façade
au fond.
2. Pousser le module sur les trois broches et dans la prise. Insérer
le module avec vos doigts.
3. Serrer la vis pour verrouiller le module.
4. Placer les étiquettes fournies avec le module au dos de la
façade.
5. Effectuer les branchements électriques du module comme décrit
dans la notice livrée avec le module.
6. Acheminer les fils jusqu'au module par l'un des presse-étoupes.
Pour les modules équipés de câbles LAN ou pour antenne,
vous devez commander un presse-étoupe M20 pour le câble
supplémentaire.
7. Monter le couvercle et serrer les vis en croix.
Informations connexes
2.2.2 Démontage de la façade
4.7 Module de communication et protocoles pris en charge
8.20 Code 159 (Erreur de communication CIMxxx)
2.2.6 Démontage de la membrane
Pour les applications nécessitant une purge, la membrane doit être
retirée.
1. Détacher la membrane à l'arrière du coffret de commande.
176
2.3 Branchement électrique
2.3.1 Spécifications des câbles
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
‐
Les fils des phases de la pompe doivent résister à une
température de 90 °C (194 °F).
‐
Les fils du capteur de température, le cas échéant,
doivent résister à 480 V et 70 °C (158 °F).
Marché américain uniquement : utiliser exclusivement des
conduits métalliques flexibles (FMC).
Toute modification apportée à cet équipement non explici-
tement approuvée par Grundfos peut annuler l'autorisa-
tion à le faire fonctionner.
Sections de câble
Type de câble
Multibrins à embout
Section
[mm
Contacteur de la pompe
1.5 - 2.5
Bornier pour l'alimentation
2.5 - 10
électrique
2.3.2 Protection du coffret de commande et des câbles
d'alimentation
Le coffret de commande et les câbles d'alimentation doivent être
protégés contre les courts-circuits et les surcharges. La protection
doit être réalisée à l'aide des composants suivants :
•
fusible de type gL et gG
•
fusible de type gD
•
disjoncteur de type C.
Voir l'intensité nominale du produit sur sa plaque signalétique.
Informations connexes
9.2 Caractéristiques mécaniques
2.3.3 Connexion de la pompe et de l'alimentation électrique
Les pompes peuvent être équipées de capteurs PTC/Klixon (à
thermorupteurs) qui protègent contre la surchauffe. Certaines sont
également dotées de capteurs d'humidité indiquant la présence
d'eau dans la pompe.
DANGER
Choc électrique
Mort ou blessures graves
‐
En cas de défaut d'isolement, le courant de défaut
peut être un CC pulsé. Respecter la législation natio-
nale concernant les exigences et le choix du dispositif
différentiel résiduel (DDR) lors de l'installation du pro-
duit.
AVERTISSEMENT
Choc électrique
Mort ou blessures graves
‐
Couper l'alimentation avant tout branchement électri-
que.S'assurer qu'elle ne risque pas d'être réenclen-
chée accidentellement.
‐
Ne pas oublier d'indiquer où se trouve l'interrupteur
principal en plaçant une étiquette, par exemple, dans
le coffret de commande.
‐
S'assurer que la tension entre la phase et le neutre ne
dépasse pas 250 VAC.
‐
Le branchement électrique doit être effectué confor-
mément aux schémas de câblage.
Ne pas ajouter de composants supplémentaires autres
que ceux illustrés sur le schéma de câblage. Ne pas se
servir des orifices inutilisés pour d'autres branchements.
Massif
2
2
[AWG]
[AWG]
]
[mm
]
16 - 14
1.5 - 4
16 - 12
14 - 8
2.5 - 16 14 - 6
