5.2 Motorun korunması
Motorda termal aşırı yük koruma sistemi vardır ve
ilave motor koruma sistemlerine gerek yoktur.
5.3 Motorun bağlantıları
Motorun içinde özel bir yol verici mevcut olduğundan
doğrudan şebekeye bağlanabilir.

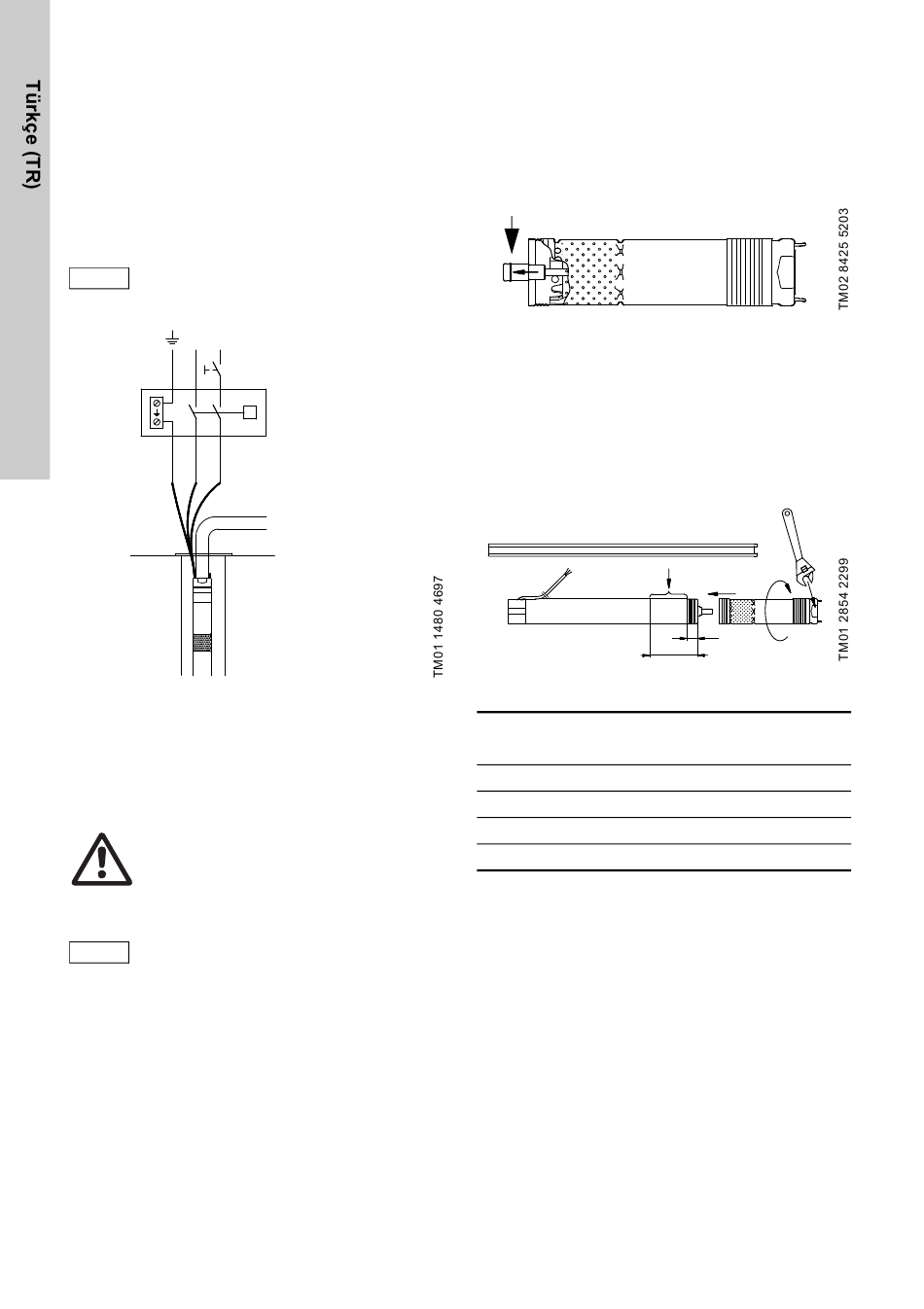

Pompanın çalıştırılıp durdurulması bir basınç şalteri
vasıtasıyla sağlanabilir, bkz. şekil 4.
Basınç şalteri kullanılan pompanın
büyüklüğüne uygun amper seviyesine göre
İkaz
seçilmelidir.
N L
Şekil 4

6. Montaj

6.1 Genel bilgiler

Uyarı
Pompa veya motor üzerinde her hangi bir
müdahalede bulunmadan elektriğin
şebekeden kapatılmış olmasından ve
kendi kendine tekrar devreye girmeyecek
olmasından emin olunuz.
Pompayı motor kablolarından tutarak eğip
İkaz
kaldırmayı denemeyiniz.
Pompa ile beraber verilen data plakası montaj yeri
yakınına yapıştırılmalıdır.
354
Basınç şalteri
P
6.2 Pompa hidrolik kısmı ile motorunun
birleştirilmesi
Pompa parçaları ile motorun birleştirilmesi için:
1. Motoru yatay olarak bir mengene ile tutturunuz
ve sıkınız, bkz. şekil 6.
2. Pompa milini şekil 5 'te görüldüğü gibi çıkartın.
Şekil 5
3. Motor şaft ucunu pompa ile birlikte verilmiş olan
özel yağ ile yağlayınız.
4. Pompayı motorun üstüne vidalayınız (55 Nm).
Not: Hidrolik mili motor mili ile tam olarak aynı
doğrultuda hizalanmalıdır.
Pompa kısmının sıkıştırma yüzeylerinde bir
somun anahtarı kullanılabilir, bkz. şekil 6.
Şekil 6
Motor (P2)
[kW]
0,70
1,15
1,68
1,85
Pompa kısmı ile motor doğru bir şekilde monte
edildikten sonra pompa kısmı ile motorun gözdesi
arasında hiç bir boşluk kalmamalıdır.
L
156 mm
L
[mm]
120
102
66
66
